ioLogik
4000 -мережевий сервер введення/виведення
Ethernet
рішення введення/виведення для систем управління і контролю даних

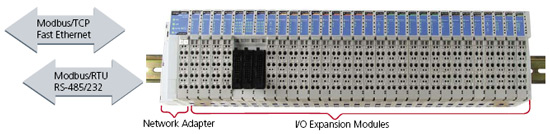

Типи модулів введення-виведення
і можливі комбінації введення-виведення
Мережевий
адаптор |
Цифрові входи |
Цифрові виходи |
|
Аналогові виходи |
Тип |
Тип |
Канал. |
Тип |
Канал. |
Тип |
Канал. |
Тип |
Канал. |
Ethernet |
24 VDC |
4, 8, 16 |
24 VDC |
4, 8, 16 |
0-20 mA |
4 |
0-20 mA |
2 |
RS-485 |
48 VDC |
4 |
24 VDC |
4 |
4-20 mA |
4 |
4-20 mA |
2 |
RS-232 |
110 VAC |
4 |
125 VAC |
2 |
0-10V |
4 |
0-10V |
2 |
|
230 VAC |
4 |
230 VAC |
2 |
+/-10V |
4 |
+/-10V |
2 |
|
|
|
|
|
0-5V |
4 |
0-5V |
2 |
|
|
|
|
|
RTD |
2 |
|
|
|
|
|
|
|
TC |
2 |
|
|

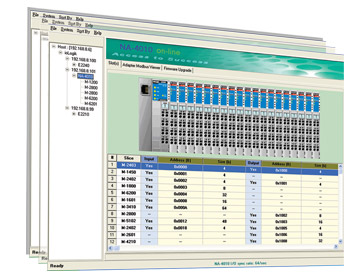

Прості у використанні
Windows Utility
ioAdmin призначений для дистанційної конфігурації і перевірки сервер введення-виведення. Він дозволяє автоматично виявляти увімкнений Ethernet сервер введення-виведення і виконувати його установку. ioAdmin також виявляє і генерує Modbus таблицю адрес, яка може бути роздрукована або завантажена в комп'ютер для SCADA програмного забезпечення.

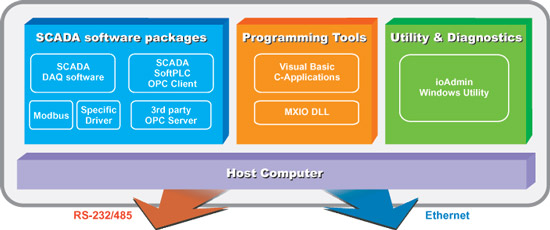

Підтримка програмного забезпечення
ioLogik 4000 підтримує стандартний протокол Modbus і сумісний з більшістю SCADA програмним забезпеченням. Крім того, МОХА забезпечує користувачів зручною MXIO DLL бібліотекою, яка допомагає програмістам в розробці прикладного програмного забезпечення на Visual Basic або C на Windows платформі.

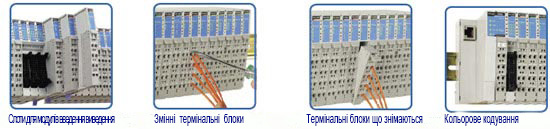

Простота експлуатації
ioLogik
4000 забезпечує різними типами змінних термінальних блоків (RTB), що дозволить Вам зберегти область дротів при заміні будь-яких модулів розширення введення-виведення. Кожен модуль розширення може бути замінений просто і швидко.

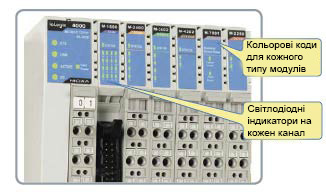

Простота обслуговування
ioLogik 4000 забезпечує світлодіодний контроль для кожного каналу введення-виведення. Світлодіоди відображають активний канал чи він непрацездатний. Всі типи модулів мають свій певний колір, для простоти ідентифікації типу модулів.

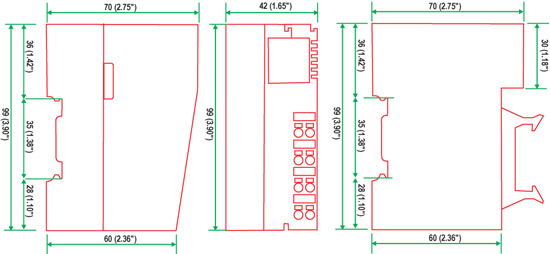

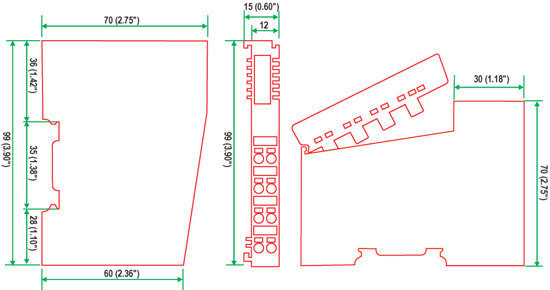

Розміри
|
