ioLogik E2210
Active Ethernet
мережевий сервер введення/виведення
з 12 цифровими входами і 8 цифровими виходами
 |
MOXA
ioLogik E2210 Active Ethernet мережевий сервер введення/виведення |
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
Інтерфейсний
інтелект з логікою керування Click&Go, до 24
правил |
|
12 цифрових входів (DI), режим лічильника подій, програмно обираний час фільтрації
|
|
8 цифрових виходів (DO) з режимом імпульсного
виводу, програмно обрана тривалість імпульсу
|
|
100 Mbps Ethernet
з Modbus/TCP протоколом, підключення до 10 хостів
|
|
Активне спілкування з сервером MX-AOPC UA |
|
Підтримка SNMPv1/v2c/v3 для систем управління
|
|
Спрощує керування I/O за
допомогою бібліотеки MXIO для Windows або Linux |
|
Розширення
I/O
через RS-485
|
Підключає
цифрові входи і виходи до TCP/IP Ethernet мережі
MOXA ioLogik E2210 -
Active Ethernet сервер введення/виведення - розроблений для
системних інтеграторів для дистанційного керування пристроями за
принципом "увімкнути-вимкнути" через TCP/IP і Ethernet мережі.
Такими пристроями можуть бути різні датчики положення, реле,
кнопки, світлодіоди і т.п.
MOXA ioLogik E2210 підтримує численні Ethernet протоколи,
як наприклад, Modbus/TCP, SNMP, HTTP, TCP, і UDPat 100 Mbps для
високошвидкісного керування даними. Дані можуть транслюватися на
10 керуючих комп'ютерів.
У порівнянні з традиційною field bus шиною і
послідовним інтерфейсом, Ethernet базований сервер вводу-виводу
більш гнучке рішення для дистанційного контролю та обміну даними
в сучасній ІТ інфраструктурі.
|
|
|

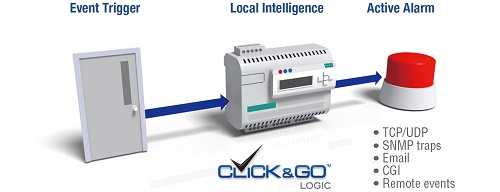

Інтелектуальна система
сигналізації та керування без ПК
Цей пристрій підтримує просту, але потужну технологію Click&Go™ для
налаштування звітів, керованих подіями, і тривог, що
надсилаються електронною поштою, перехопленнями TCP/UDP або SNMP,
надаючи вам потужний і ефективний інструмент для доставки
оновлень статусу з часовими мітками в режимі реального часу.
Завдяки вбудованій інтелектуальній системі Click&Go™ цей
пристрій можна налаштувати для простих виходів у поєднанні з
простими тригерами введення без необхідності контролера ПК. Це
дозволяє налаштувати автоматичне повідомлення про події
введення/виведення відповідно до умов, указаних користувачем.
|
|
Незалежна конфігурація мультифункціональних цифрових входів і виходів
Кожен цифровий вхід MOXA ioLogik E2210 може бути налаштований для DI або лічильник - моди (Event Counter mode), і кожен цифровий вихід може бути зконфігурований незалежно для DO або
Pulse Output mode.
|
|

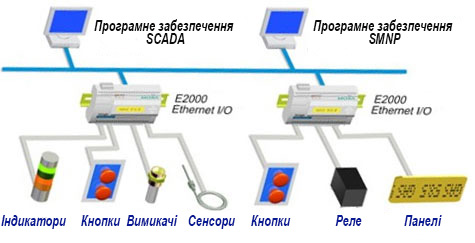

Застосування
|
|
Детальніше (зовнішній вигляд, розміри та роз'єми)
>>>
|
|
|
Специфікації |
|
|
 Мережа |
|
|
|
Ethernet
|
10/100 Mbps, RJ45
|
|
Захист
|
Вбудований 1.5 KV magnetic
isolation
|
|
Протоколи
|
Modbus/TCP, TCP/IP, UDP, DHCP,
Bootp, SNMP
(MIB для I/O і Network), HTTP, Active I/O Messaging, IP filtering
|
| Послідовний інтерфейс |
|
|
|
|
| RS-485
(2 дротовий): Data+, Data-, GND |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Цифрові
входи |
|
|
|
|
|
|
|
|
|
|
| Logic 0: short to GND, Logic 1: open |
|
|
|
|
| Logic 0: 0 to 3 VDC, Logic 1: 10 to 30 VDC (DI COM to
DI) |
|
|
|
|
|
|
|
|
| Цифрові
виходи |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Живлення |
|
|
|
|
| 24 VDC
номінальне, від 12 до 36 VDC |
|
|
|
|
|
|
|
| 24 VDC
номінальне, до 36 VDC |
|
|
| Фізичні |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кабель вводу/виводу,
живлення від 16 до 26
AWG |
|
|
|
|
|
| Навколишнє середовище |
|
|
|
|
| від
-10 до 60°C , модель
"T" від
-40 до 75°C, від 5 до 95% RH |
|
|
|
|
| від
-20 до 85°C,
від 5 до 95% RH |
|
|
| Сертифікати |
|
|
|
|
|
|
|
|
CISPR 32, FCC
Part 15B Class A |
|
|
|
|
IEC 61000-4-2
ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Інформація
для замовлення |
|
|
|
|
Звичайне
температурне виконання |
|
ioLogik E2210 |
Ethernet сервер введення-виведення з 12
цифровими каналами входу і 8 цифровими
каналами виходу, робоча температура від -10
до 60°C |
|
Розширене температурне виконання |
|
ioLogik E2210-T |
| Ethernet
сервер введення-виведення з 12 цифровими каналами входу
і 8 цифровими каналами виходу, робоча температура від -40
до 75°C |
|
|
|
Серія
ioLogik E2200 |
|
|
Модель |
Інтерфейс введення/виведення |
Тип
датчика цифрового входу |
Діапазон аналогового входу |
Робоча
темпера-
тура |
|
ioLogik E2210 |
12 x DI, 8 x DO |
Мокрий контакт (NPN), Сухий
контакт |
- |
-10
до 60°C |
|
ioLogik E2210-T |
12 x DI, 8 x DO |
Мокрий контакт (NPN), Сухий
контакт |
- |
-40 до
75°C |
|
ioLogik E2212 |
8 x DI, 4 x DIO, 8 x
DO |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
- |
-10 до
60°C |
|
ioLogik E2212-T |
8 x DI, 4 x DIO, 8 x
DO |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
- |
-40 до
75°C |
|
ioLogik E2214 |
6 x DI, 6 x Relay |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
- |
-10 до
60°C |
|
ioLogik E2214-T |
6 x DI, 6 x Relay |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
- |
-40 до
75°C |
|
ioLogik E2240 |
8 x AI, 2 x AO |
- |
±150 мВ, ±500 мВ,
±5 В, ±10 В, 0-20 мА,
4-20 мА |
-10 до
60°C |
|
ioLogik E2240-T |
8 x AI, 2 x AO |
- |
±150 мВ, ±500 мВ,
±5 В, ±10 В, 0-20 мА,
4-20 мА |
-40 до
75°C |
|
ioLogik E2242 |
12 x DIO, 4 x AI |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
±150 мВ, 0-150 мВ, ±500 мВ,
0-500 мВ, ±5 В, 0-5 В, ±10 В,
0-10 В, 0-20 мА, 4-20 мА |
-10 до
60°C |
|
ioLogik E2242-T |
12 x DIO, 4 x AI |
Мокрий
контакт
(NPN або PNP),
Сухий контакт |
±150 мВ, 0-150 мВ, ±500 мВ,
0-500 мВ, ±5 В, 0-5 В, ±10 В,
0-10 В, 0-20 мА, 4-20 мА |
-40 до
75°C |
|
ioLogik E2260 |
4 x DO, 6 x RTD |
- |
- |
-10 до
60°C |
|
ioLogik E2260--T |
4 x DO, 6 x RTD |
- |
- |
-40 до
75°C |
|
ioLogik E2262 |
4 x DO,
8 x TC |
- |
- |
-10 до
60°C |
|
ioLogik E2262-T |
4 x DO,
8 x TC |
- |
- |
-40 до
75°C |
|
| |
|
|
