Мультипортові PCI Express плати

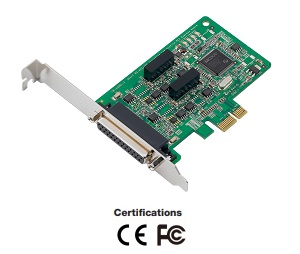

  Серія CP-132EL /132EL-I
  2-портові RS-422/485 smart PCI Express плати
  з 2 KV isolation protection

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

 2- портова плата RS-422/485 для Express PCI шини





    Серія MOXA CP-132EL і MOXA CP-132EL-I розроблені для систем індустріальної автоматизації, де є потреба в простих у використанні 2 портових 422/485 платах. За допомогою цієї плати можна підключати термінали, модеми, принтери та інші пристрої. Серія забезпечує швидкість передачі по кожному з 2 портів до 921.6 Kbps і підтримку драйверів в основних операційних системах.

  MOXA CP-132EL і MOXA CP-132EL-I в режимі RS-485 multidrop можуть підтримувати зв'язок з 32 пристроями з послідовним інтерфейсом на відстані до 1,2 км.
   MOXA CP-132EL підтримує шину PCI Express х1, але також може бути встановлена в будь-який PCI Express слот. Плата MOXA CP-132EL-I додатково має вбудований захист - 2 KV isolation protection.

Розроблені для стандартних і Compact-sized комп'ютерів
   MOXA CP-132EL - low profile плата, сумісна з будь-якими PCI Express слотами і вимагає тільки 3.3 В живлення VDC. Це означає, що CP-132EL може встановлюватися як в мініатюрні комп'ютери, так і стандартні промислові комп'ютери.

Підтримка драйверів для Windows і Linux/Unix OS
   MOXA, підтримує для своїх пристроїв найсучасніші драйвери для основних операційних систем, так CP-132EL і MOXA CP-132EL-I має надійний Windows COM і Linux/Unix TTY драйвери. Крім того CP-132EL і MOXA CP-132EL-I можуть працювати і з іншими операційними системами, як наприклад, WEPOS.

Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

 Особливості
Установка в будь-який PCI Express слот
Два порти RS-422/485
Швидкість до 921.6 Kbps
128 байтний FIFO і вбудований контроль потоку
Світлодіодна індикація і програмне забезпечення для управління
Вбудований 15 KV ESD захист
Підтримка основних операційних систем - Windows (2000, XP/2003/Vista/2008 x86 ››& x64), Linux 2.4/2.6
 Специфікації
Апаратні
З'єднувач
DB25 female
Контролер введення-виведення
16C550C сумісний
Інтерфейс
Шина
PCI Express x1
Послідовний
RS-422/485
Число портів
2
Сигнали
RS-422 TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-4дрот. TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
RS-485-2дрот. Data+(B), Data-(A), GND
Surge Protection
15 KV ESD Surge Protection
2 KV isolation protection
MOXA CP-132EL-I
Драйверна підтримка
Драйвери Windows
DOS, Windows 95/98/ME/NT/2000,
Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019/2022 (x64),
Windows Embedded CE 5.0/6.0, Windows XP Embedded
Драйвери Linux
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
Драйвери UNIX
Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6, QNX 6
Продуктивність
Швидкість
 50 bps to 921.6 Kbps
Конфігураційні
Паритет
None, even, odd, space, mark
Біт даних
5, 6, 7, 8
Стоп біти
1, 1.5, 2
IRQ, I/O адреси
Призначаються BIOS
Контроль потоку
RTS/CTS, XON/XOFF
Навколишнє середовище
Робоча температура
від 0 до 55°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
від -20 до 85°C
Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 Інформація для замовлення
CP-132EL
Шина PCI Express, 2 портова RS-422/485 PCI Express x1 low profile
CP-132EL-I
Шина PCI Express, 2 портова RS-422/485 PCI Express x1 low profile з 2 KV isolation protection
