Мультипортові плати mini PCI Express





CP-132N
  2-портові плати RS-422/485 Mini PCI Express

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

 2-портові плати RS-422/485 Mini PCI Express шини

   CP-132N — це багатопортова послідовна плата Mini PCI Express, розроблена для різних застосувань і користувачів, таких як системні інтегратори та системи промислової автоматизації та виробники промислових ПК

   CP-132N сумісний з усіма популярними операційними системами та підтримує швидкість передачі даних до 921,6 Кбіт/с. Він також забезпечує захист від перенапруги напругою 1 кВ та ізоляцію 2,5 кВ (для моделі I), забезпечуючи сумісність із широким діапазоном промислових середовищ. Крім того, CP-132N оснащено DIP-перемикачем для легкого налаштування резисторів високого/низького натягу для різних середовищ і застосувань.
RS-485 Multidrop для 31 пристрою в межах 1,2 км
Плати серії CP-132N мають два послідовних порти RS-422/485, кожен з яких може досягати швидкості передачі даних до 921,6 Кбіт/с. У режимі RS-485 плати можуть підключати до 31 послідовного пристрою RS-485 у радіусі 1,2 км. Для міжміського зв’язку RS-485 оберіть модель CP-132N-I-T, яка оснащена електричною ізоляцією 2,5 кВ, щоб запобігти пошкодженню обладнання.

 Нове сімейство багатопортових послідовних плат Mini PCI Express для швидшого виходу на ринок

  Нове сімейство багатопортових послідовних плат Mini PCI Express від Moxa задовольняє потреби в індивідуальному розширенні та забезпечує швидкий вихід на ринок для OEM-виробників і системних інтеграторів. Він включає ізольовані та неізольовані комунікаційні карти RS-232/422/485 для різних додатків.

  Послідовні плати мають високопродуктивні UART, сумісні з 16C950, і доступні у версіях з 4 і 2 портами, сумісними з усіма популярними операційними системами. Вони підтримують швидкість передачі даних до 921,6 Кбіт/с і мають 128-байтові FIFO для передачі та отримання. Серійні плати можуть працювати в діапазоні температур від -40 до 85˚C. Дверні кріплення включені в комплект для всіх моделей, що дозволяє встановлювати послідовні плати в слот розширення Moxa IPC.
 Особливості

• Підтримка інтерфейсу Mini PCIe
• Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
• 128-байтовий FIFO та керування потоком H/W, S/W на чіпі
• Драйвери надаються для широкого вибору операційних систем, включаючи Windows і Linux
• Вбудований 15 KV ESD захист

 Специфікації
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач 2 x DB9 male
DB9 male
FIFO  128 біт
Шина   mini PCI Expressx1
 • Serial інтерфейс
Число портів 2
Стандарт RS-422/485
 • Serial захист
Electrical Isolation 2,5 KV (I-модель)
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверна підтримка
Windows Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Linux kernel 4.x, Linux kernel 5.x
 • Фізичні характеристики
Розмір 30 x 50,95 мм

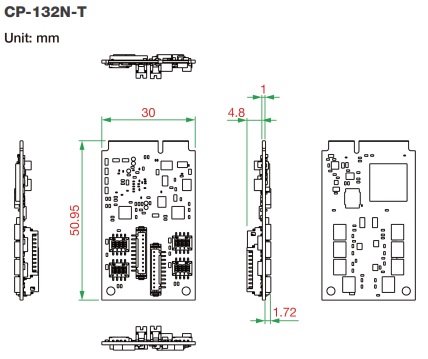

     Розміри:



 • Живлення
Споживання CP-132N-T: 487 mA @ 3.3 VDC
CP-132N-I-T: 533 mA @ 3.3 VDC
 • Навколишнє середовище
Робоча температура від -40 до 85°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Комплектнісь

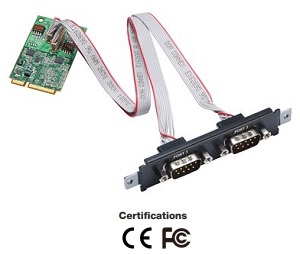

Пристрій 1 x серійна плата серії CP-132N
Кабель 2 x 10-контактний роз'єм до DB9 male, 25 см
Інсталяційний комплект Door/CP-100N Port12
Документація 1 х посібник зі швидкого встановлення
1 х гарантійний талон
 • Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 • Напрацювання на відмову
Час CP-132N-T: 4 128 967 год
CP-132N-I-T: 3 583 931 год
База даних Database Telcordia (Bellcore), TR/SR
 Інформація для замовлення
CP-132N-T 2 портова RS-422/485 mini PCI Express x1 плата
CP-132N-I-T 2 портова RS-422/485 mini PCI Express x1 плата з 2,5 kV ізоляцією
 Кабелі
CBL-M9HSF1x10H-15-01  10-контактний послідовний кабель «female» на 1 «male» DB9, 15 см
для моделі: CP-132N-I-T
CBL-M9HSF1x10H-15-02 10-контактний послідовний кабель «female» на 1 «male» DB9, 15 см
для моделі: CP-132N-T
