Мультипортові плати mini PCI Express

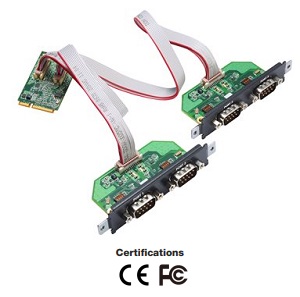

CP-114N
  4-портові плати RS-232/422/485 Mini PCI Express

Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

 4-портові плати RS-232/422/485 Mini PCI Express шини
   CP-114N — це багатопортова послідовна плата Mini PCI Express, розроблена для різноманітних застосувань, таких як системи промислової автоматизації та виробники промислових ПК. CP-114N сумісний з будь-яким слотом Mini PCI Express. Платі потрібен лише джерело живлення 3,3 В постійного струму, що означає, що вона може працювати з хост-комп’ютерами, починаючи від комп’ютерів на DIN-рейці до комп’ютерів стандартного розміру.

   CP-114N є найкращим вибором для інженерів промислової автоматизації та системних інтеграторів і підтримує операційні системи Windows і Linux. Крім того, чотири послідовних порти RS-232/422/485 підтримують швидку швидкість передачі даних 921,6 Кбіт/с. CP-114N надає сигнали керування повним модемом для забезпечення сумісності з широким спектром послідовних периферійних пристроїв.
Плата також забезпечує захист від перенапруги 1 кВ між лініями, забезпечуючи сумісність у широкому діапазоні промислових середовищ.

 Нове сімейство багатопортових послідовних плат Mini PCI Express для швидшого виходу на ринок

  Нове сімейство багатопортових послідовних плат Mini PCI Express від Moxa задовольняє потреби в індивідуальному розширенні та забезпечує швидкий вихід на ринок для OEM-виробників і системних інтеграторів. Він включає ізольовані та неізольовані комунікаційні карти RS-232/422/485 для різних додатків.

  Послідовні плати мають високопродуктивні UART, сумісні з 16C950, і доступні у версіях з 4 і 2 портами, сумісними з усіма популярними операційними системами. Вони підтримують швидкість передачі даних до 921,6 Кбіт/с і мають 128-байтові FIFO для передачі та отримання. Серійні плати можуть працювати в діапазоні температур від -40 до 85˚C. Дверні кріплення включені в комплект для всіх моделей, що дозволяє встановлювати послідовні плати в слот розширення Moxa IPC.
 Особливості

• Підтримка інтерфейсу Mini PCIe
• Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
• 128-байтовий FIFO та керування потоком H/W, S/W на чіпі
• Драйвери надаються для широкого вибору операційних систем, включаючи Windows і Linux
• Вбудований 15 KV ESD захист

 Специфікації
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач 4 x DB9 male
DB9 male
FIFO  128 байт
Шина   mini PCI Expressx1
 • Serial інтерфейс
Число портів 4
Стандарт RS-232, RS-422, RS-485
 • Serial захист
Electrical Isolation 2,5 KV (I-модель)
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверна підтримка
Windows Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Linux kernel 4.x, Linux kernel 5.x
 • Фізичні характеристики
Розмір 30 x 50,95 мм

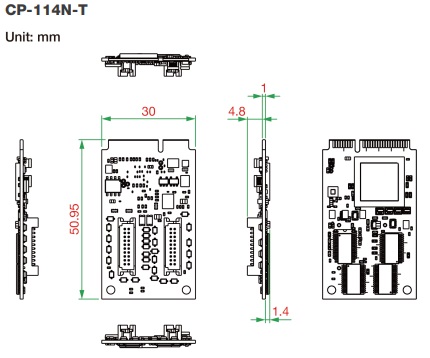

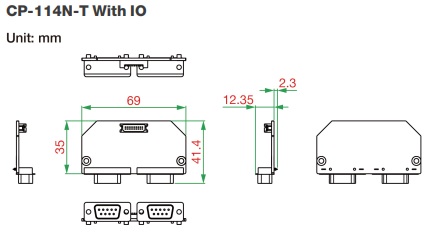

     Розміри:



 • Живлення
Споживання 557 mA @ 3.3 VDC
 • Навколишнє середовище
Робоча температура від -40 до 85°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Комплектнісь
Пристрій 1 x серійна плата серії CP-114N
Кабель 2 х 20-контактних роз'єма  до 20-контактного роз'єма послідовного кабелю, 25 см
Інсталяційний комплект Door/CP-100N Port12, Door/CP-100N Port34
Документація 1 х посібник зі швидкого встановлення
1 х гарантійний талон
 • Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 • Напрацювання на відмову
Час 3 077 789 годин
База даних Database Telcordia (Bellcore), TR/SR
 Інформація для замовлення
CP-114N-T 4 портова RS-232/422/485 mini PCI Express x1
 Кабелі
CBL-HSF2x10-15 20-контактний послідовний кабель «female» на 20-контактний послідовний кабель «female», 15 см
