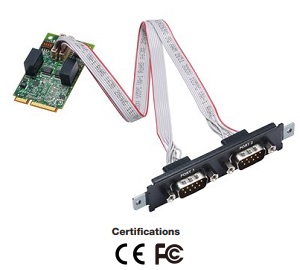

 CP-112N
  2-портові плати RS-232/422/485 Mini PCI Express

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 2-портові плати RS-232 Mini PCI Express шини
Особливості та переваги
Підтримка інтерфейсу Mini PCIe
Максимальна швидкість передачі даних 921,6 кбіт/с для швидкої передачі даних
128-байтовий FIFO та керування потоком H/W, S/W на чіпі
Драйвери надаються для широкого вибору операційних систем, включаючи Windows і Linux
   CP-112N — це багатопортова послідовна плата Mini PCI Express, розроблена для різноманітних застосувань, таких як системи промислової автоматизації та виробники промислових ПК. CP-112N сумісний із більшістю слотів Mini PCI Express. Для плати потрібен лише джерело живлення 3,3 В постійного струму, що означає, що вона може працювати з хост-комп’ютерами, починаючи від комп’ютерів на DIN-рейку і закінчуючи ПК стандартного розміру.

   CP-112N є найкращим вибором для інженерів промислової автоматизації та системних інтеграторів і підтримує операційні системи Windows і Linux. Крім того, два послідовних порти RS-232/422/485 підтримують швидку швидкість передачі даних 921,6 Кбіт/с. CP-112N надає сигнали керування повним модемом для забезпечення сумісності з широким спектром послідовних периферійних пристроїв. Плата також забезпечує захист від перенапруги 1 кВ між лініями, забезпечуючи сумісність у широкому діапазоні промислових середовищ.

 Нове сімейство багатопортових послідовних плат Mini PCI Express для швидшого виходу на ринок

  Нове сімейство багатопортових послідовних плат Mini PCI Express від Moxa задовольняє потреби в індивідуальному розширенні та забезпечує швидкий вихід на ринок для OEM-виробників і системних інтеграторів. Він включає ізольовані та неізольовані комунікаційні карти RS-232/422/485 для різних додатків.

  Послідовні плати мають високопродуктивні UART, сумісні з 16C950, і доступні у версіях з 4 і 2 портами, сумісними з усіма популярними операційними системами. Вони підтримують швидкість передачі даних до 921,6 Кбіт/с і мають 128-байтові FIFO для передачі та отримання. Серійні плати можуть працювати в діапазоні температур від -40 до 85˚C. Дверні кріплення включені в комплект для всіх моделей, що дозволяє встановлювати послідовні плати в слот розширення Moxa IPC.

 Специфікації
 • Апаратні
Контролер введення-виведення 16C550C сумісний
З'єднувач 2 x DB9 male
DB9 male
FIFO  128 біт
Шина   mini PCI Expressx1
 • Serial інтерфейс
Число портів 2
Стандарт RS-232, RS-422, RS-485
 • Serial захист
Electrical Isolation 2,5 KV (I-модель)
 • Продуктивність
Швидкість від 50 bps до 921.6 Kbps
 • Serial параметри
Паритет None, even, odd, space, mark
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Контроль потоку RTS/CTS, XON/XOFF
 • Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 • Драйверна підтримка
Windows Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Linux kernel 4.x, Linux kernel 5.x
 • Фізичні характеристики
Розмір 30 x 50,95 мм

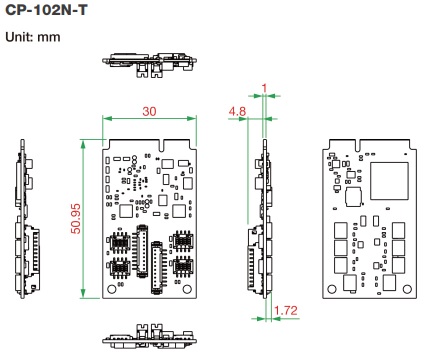

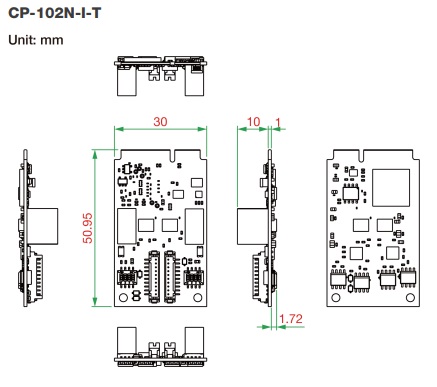

     Розміри:



 • Живлення
Споживання CP-102N-T: 377 mA @ 3.3 VDC
CP-102N-I-T: 458 mA @ 3.3 VDC
 • Навколишнє середовище
Робоча температура від -40 до 85°C
Температура зберігання від -20 до 85°C
Відносна вологість від 5 до 95% RH
 • Комплектнісь
Пристрій 1 x серійна плата серії CP-102N
Кабель 2 x 10-контактний роз'єм до DB9 male, 25 см
Інсталяційний комплект Door/CP-100N Port12
Документація 1 х посібник зі швидкого встановлення
1 х гарантійний талон
 • Стандарти та сертифікація
EMC  EN 55032/35
EMI  CISPR 32, FCC Part 15B Class B
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Green  RoHS, CRoHS, WEEE
 • Напрацювання на відмову
Час CP-102N-I-T: 3 512 504 год
CP-102N-T: 4 715 178 годин
База даних Database Telcordia (Bellcore), TR/SR
 Інформація для замовлення
CP-112N-T 2 портова RS-232/422/485 mini PCI Express x1 плата
CP-112N-I-T 2 портова RS-232/422/485 mini PCI Express x1 плата з 2,5 kV ізоляцією
 З'єднувач
Mini DB9F-to-TB Роз'єм DB9 «мама» для клемної колодки
 Кабелі
CBL-M9HSF1x10H-15-02 10-контактний послідовний кабель «female» на 1 «male» DB9, 15 см
