SDS-3008 |
|
|
Промислові 8 портові смарт Ethernet комутатори |
 |
Промиcловий
Ethernet комутатор - MOXA SDS-3008 |
 |
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
Компактний і гнучкий дизайн корпусу
підходить для обмеженого простору |
|
|
Графічний веб-інтерфейс для зручного
налаштування та керування пристроєм |
|
|
Багатомовний веб-інтерфейс: англійська,
традиційна китайська, спрощена китайська,
японська, німецька та французька |
|
|
Підтримує RSTP/STP і MRP для резервування
мережі для забезпечення високої доступності
мережі |
|
|
Підтримуються промислові протоколи EtherNet/IP,
PROFINET і Modbus TCP для легкої інтеграції
та моніторингу в системах автоматизації HMI/SCADA |
|
|
Функції безпеки на основі IEC 62443 |
|
|
Підтримує MXstudio для легкого
візуалізованого керування промисловою
мережею |
|
|

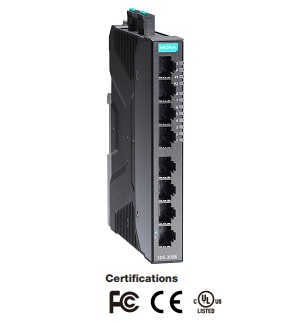

Смарт комутатор MOXA SDS-3008
– це ідеальне рішення для інженерів автоматизації при створенні
мереж, сумісних із вимогами Industry 4.0. Встановлений в шафи
управління, інтелектуальний комутатор полегшує щоденні завдання
для персоналу управління завдяки простоті налаштування та
встановлення. Крім того, він є контрольованим та простий в
обслуговуванні протягом усього життєвого циклу. Найчастіше
використовувані протоколи автоматизації, у тому числі EtherNet/IP,
PROFINET і Modbus/TCP, вбудовані в комутатор SDS-3008 для
забезпечення йому підвищеної продуктивності та гнучкості в
роботі, забезпечивши йому керованість та видимість з
автоматизованих HMI систем. Він також підтримує ряд корисних
функцій управління, включаючи VLAN IEEE 802.1Q, дзеркало портів,
SNMP та релейні
|
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3
для 10BaseT
IEEE 802.3u для 100BaseT(X) and 100Base FX
IEEE 802.3x для Flow Control
IEEE 802.1D-2004 для Spanning Tree Protocol
IEEE 802.1w для Rapid STP
IEEE 802.1Q для VLAN Tagging |
| Управління |
IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DHCP Client, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Фільтри |
IEEE 802.1Q VLAN |
| Протоколи
резервування |
STP, RSTP |
| Безпека |
Broadcast Storm Protection, Port Lock, SNMPv3, HTTPS |
| Протоколи |
EtherNet/IP, PROFINET IO, and Modbus/TCP |
| MIB |
RFC1213 MIB, Ether-Like MIB, IF MIB, LLDP-MIB, BRIDGE MIB, Q-BRIDGE MIB |
| Контроль
потока |
IEEE802.3x, back pressure flow control |
| Конфігурація
поворотного перемикача |
|
Промисловий профіль |
 |
| Властивості
комутатора |
| Таблиця
МАС адрес |
8
К |
| Буфер
пакетів |
3
Mbit |
| Макс. число доступних VLAN |
8 |
|
Ідентифікатори VLAN |
от 1
до 4094 |
| Інтерфейси |
| RJ45
порт |
10/100
BaseT(X) автовизначення швидкості |
| Порт
зберігання |
USB
(Type A з'єднувач для ABC-02-USB) |
| Контакти
аварії |
Два
релейних вихода
з мах навантаженням 1A @ 24 VDC |
| Кнопки |
Кнопка
скидання |
| Цифрові
входи |
Два
входи в одній групі,
електрично
разв'язані
- від +13 до +30V для
стану “1”
- від -30 до +3V для
стану “0”
- Max. вхідний ток: 8 mA
|
| Живлення |
| Вхідна
напруга |
12/24/48/-48 VDC,
дубльований вхід |
| Робоча
напруга |
9,6
- 60 VDC |
|
З'єднувач |
Два
з'ємних 4-pin
термінальних блока |
|
Споживання |
0.55 A @ 24 V |
| Токовий
захист |
так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP40
захист, метал |
| Розміри |
20
x 135 x 111 mm
(W x H x D) |
| Вага |
438
г |
| Установка |
DIN-Rail |
|

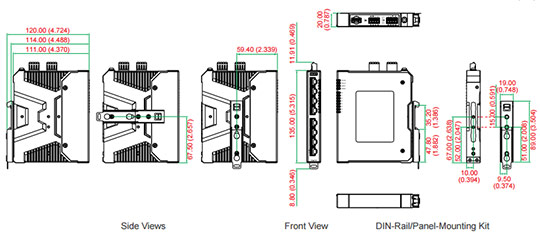

Розміри:
|
| Зовнішне
середовище |
| Робоча
температура |
від
-10 до 60°C стандартні
моделі,
от -40 до 75°C моделі
з розширеним
температурним
діапазоном (з
індексом
"T") |
| Температура
зберігання |
від
-40 до 85°C |
|
Відносна
вологість |
от
5% до 95%
(без конденсата) |
| Сертифікати |
| Safety |
EN 60950-1 (LVD), UL
61010-2-201, UL 508 |
| EMC |
EN 55032/35, EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV;
Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC60068-2-6 |
| MTBF |
1,391,620 годин
Database: Telcordia (Bellcore), GB |
|
Інформація
для замовлення |
|
|
|
|
Звичайне температурне виконання (від
-10 до 60°C) |
| SDS-3008 |
Індустріальний
смарт Ethernet комутатор с 8 10/100BaseT(X)
портами, робоча
температура від -10 до 60°C
|
|
Розширене температурне виконання (від
-40 до 75°C) |
| SDS-3008-T |
Індустріальний
смарт Ethernet комутатор с 8 10/100BaseT(X)
портами, робоча
температура від -40 до 75°C
|
| Додатково: |
|
|
| DIN-Rail блоки
живлення: |
|
HDR-60-24 |
60W/2,5A
DIN-Rail 24 VDC джерело живлення з універсальним від
85 до 264 VAC входом |
|
NDR-120-24 |
120W/5A
DIN-Rail 24 VDC джерело живлення з універсальним від
90 до 264 VAC |
| MDR-60-24 |
60W/2.5A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| MDR-40-24 |
40W/1.7A DIN-Rail 24 VDC
джерело живлення з універсальним від
85 до 264 VAC входом, робоча температура
від -20 до 70°C |
| Backup Configurators |
| ABC-02-USB |
Автоматичне збереження і відновлення конфігурації (Backup Configurator) через
USB порт
|
| MXview |
| MXview |
Програмне забезпечення мережевого управління для 50, 100, 250 або 500 вузлів
|
| MXconfig |
Програмне забезпечення для спрощення масової конфігурації пристроїв
|
| Кріплення: |
| RK-4U |
Комплект для
кріплення 4U 19” |
|
|
