 EOM-G103-PHR-PTP                                     Знято з виробництва

Керований 3-портовий модуль резервувания Gigabit Ethernet мереж
стандарту IEC 62439-3


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

  EOM-G103-PHR-PTP

   Серія MOXA EOM-G103-PHR-PTP full Gigabit керованих модулів резервування призначена для виробників пристроїв, які хотіли б впровадити передові технології стандарту IEC 62439-3 з мінімальними зусиллями, а також збільшити продуктивність і надійність обладнання для критично важливих додатків.
 IEC 62439-3 Clause 4 (PRP) і IEC 62439-3 Clause 5 (HSR) - новітні стандартизовані протоколи резервування для промислових мереж автоматизації, що вимагають безпомилкової передачі даних без затримок і втрат інформації, з так званим «нульовим часом відновлення». Протоколи PRP і HSR використовуються для автоматизації в енергетиці і в інших критично важливих додатках, що не допускають навіть мінімального простою системи.

   Модулі серії MOXA EOM-G103-PHR-PTP відповідають сучасним версіям пристроїв IEC 62439-3 і є простим і економічним рішенням інтегрування нового стандарту в пристрої, які раніше не підтримували стандарт IEC 62439-3.дтримували стандарт IEC 62439-3.
   Модулі EOM-G103-PHR-PTP мають 2 IEC 62439-3 Ethernet порти (SGMII (MAC mode) / SERDES (1000Base-X)) для побудови PRP або HSR мережі і один стандартний Ethernet порт (SGMII (MAC mode) / SERDES ( 1000Base-X)) для підключення стандартних IEEE 802.3 Ethernet пристроїв. Крім цього, модулі серії EOM-G103-PHR-PTP мають додатковий SGMII (MAC mode) / SERDES (1000Base-X) інтерфейс для підключення консольного Ethernet-порту, завдяки якому можна обслуговувати і управляти обладнанням не перериваючи його роботу.

 Особливості

- Підтримка IEC 62439-3 Clause 4 (PRP) і Clause 5 (HSR) стандартів
- 3 SGMII порти для PRP/HSR (LAN A/LAN B/Inter Link) і один додатковий для SGMII порт
    для Ethernet консолі.

 Специфікації
¤ Технологія
Стандарти IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) і 100Base FX
IEEE 802.3ab для 1000BaseT(X)
IEEE 802.3z для 1000BaseX
Протоколи PRP/HSR, SNMPv1/v2c/v3, DHCP Client, BootP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, LLDP, IPv6, SNMP Inform, NTP Client/Server
MIB TBC
¤ Інтерфейс
Ethernet 3 SGMII (PRP/HSR LAN A/LAN B/INTERLINK)

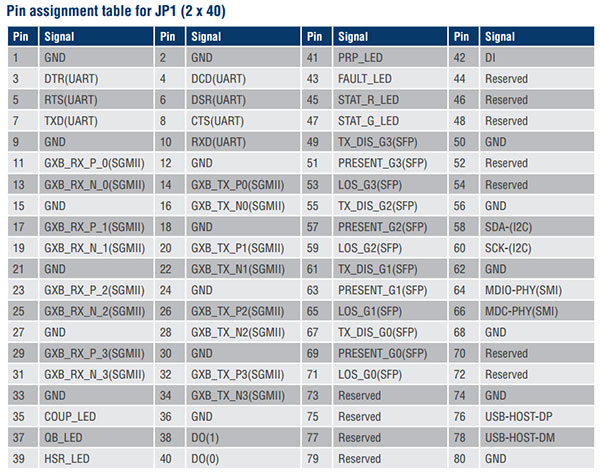

З'єднувач 1 з'єднувач з 2 x 40 контактами і 1 з 2 x 10 контактами
Консольний порт Ethernet консоль (SGMII), RS-232 (UART)


 ¤ Введення-виведення
GPIO 3 програмованих
 ¤ Навколишнє середовище
Робоча температура від -40 до 60°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
 ¤ Живлення
Вхідне 3.3 VDC
Споживання 1.625 W @ 3.3 V
  ¤ Физичні характеристики

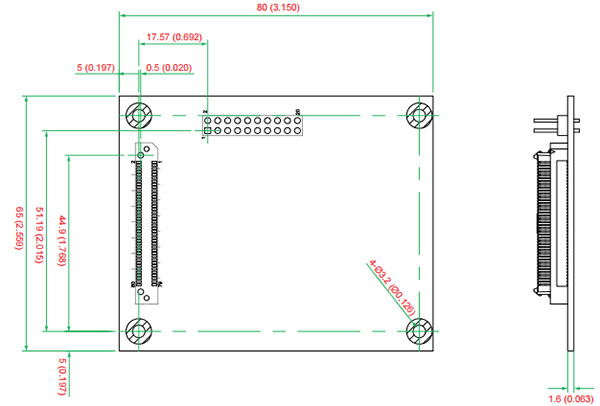

Розміри 80 x 1.6 x 65 мм
Вага 28.6 г
 ¤ Сертифікати
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A, CE Class A

 Інформація для замовлення
EOM-G103-PHR-PTP IEC 62439-3 керований модуль резервування з 3 SGMII портами: 2 IEC 62439-3 порти і 1 стандартний Ethernet порт, а також 1 SGMII для підключення Ethernet консолі, напруга живлення 3.3 V, робоча температура від -40 до 60 ° C
Starter Kit
EOM-G103-PHR-PTP-ST
(купується додатково)
Стартер кіт містить:
- Модуль EOM-G103-PHR-PTP і монтажну плату з 3 10/100 / 1000BaseT (X) і 100 / 1000BaseSFP комбо портами для тестування і налагодження пристрою
- Джерело живлення
- Software CD
- USB-IF сертифікований кабель для тестування всіх вбудованих функцій резервування.
