 TSN-G5004

 4-портовий Full Gigabit Ethernet керований комутатор


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

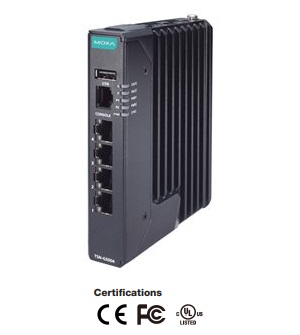

 Індустріальні компактні Full Ethernet комутатори - серія TSN-G5004

MOXA MDS-G4012 - 12G портові компактні Layer 2 full Gigabit модульні індустріальні керовані Ethernet комутатори




Особливості та переваги
Функції безпеки на основі IEC 62443
Компактний і гнучкий дизайн корпусу підходить для обмеженого простору
Графічний веб-інтерфейс для зручного налаштування та керування пристроєм
Металевий корпус зі стандартом IP40
Підтримує технологію чутливої до часу мережі (TSN).




     Комутатори TSN-G5004 ідеально підходять для забезпечення сумісності виробничих мереж з баченням Industry 4.0. Комутатори оснащені 4 портами Gigabit Ethernet. Повноцінна гігабітна конструкція робить їх гарним вибором для модернізації існуючої мережі до гігабітної швидкості або для побудови нової повногігабітної магістралі для майбутніх додатків з високою пропускною здатністю. Компактний дизайн і зручні інтерфейси конфігурації, які надає новий веб-інтерфейс Moxa, значно полегшують розгортання мережі. TSN-G5004 використовує стандартну технологію чутливої до часу мережі Ethernet (TSN), щоб забезпечити зв’язок у реальному часі з майбутніми оновленнями прошивки, додаючи підтримку додаткових стандартів TSN.


 Специфікації
¤ Ethernet інтерфейс
Порти 10/100/1000BaseT(X) (роз'єм RJ45)  4
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection

Стандарти		 IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 1588v2 PTP Precision Time Protocol (hardware-based)
IEEE 802.1 AS for Time Synchronization
IEEE 802.1 Qbv for Time-aware Shaper
Функції програмного забезпечення Ethernet
Фільтри 802.1Q VLAN, Static Multicast
Керування IPv4/IPv6, LLDP, SMTP, SNMP Inform, SNMPv1/v2c/v3, SNMP Trap, DHCP Server/Client, ARP, TFTP, SFTP, HTTP, HTTPS, SSH, Telnet, Private MIB, Syslog, Port Mirror
MIB RFC1213, Ethernet-like MIB, IF MIB, LLDP MIB, Bridge MIB, Q-BRIDGE MIB, IEEE8021-PAE-MIB, IEEE8021-SPANNING-TREE-MIB, SNMPv2-MIB
Протоколи резервування RSTP, STP, Turbo Chain, Link Aggregation
Безпека Broadcast storm protection, Trust access control, Login and Password Policy,
HTTPS/SSL, SSH, SNMPv3, RADIUS, TACACS+
Управління часом SNTP, NTP Server/Client, IEEE 1588v2 PTP (hardware-based), IEEE 802.1 AS,
IEEE 802.1 Qbv
¤ Комутатор
Макс. VLAN 256
VLAN номери (VID) від 1 до 4094
Таблиця MAC адрес 9K
Буфер пакетів 2 Mbit
¤ Інтерфейси
Консольний порт RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USB USB Type A
Кнопки Reset
Контакти аварії 1
Релейний вихід з пропускною здатністю струму 1 А при 30 В постійного струму
Цифрових вхыдних каналів 1
Цифрові входи     "1": відповідає рівню від +13 до + 30V
    "0": від -30 до + 3V
     максимальний вхідний струм 8 mA
LED інтерфейс
LED індикатори PWR1, PWR2, STATE, FAULT, SYNC
Послідовний інтерфейс
Консольний порт RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
USB інтерфейс
USB-роз'єм USB Type A
Інтерфейс введення/виведення
Контактні канали сигналізації 1, релейний вихід з потужністю:1 A @ 24 VDC
Кнопки Кнопка скидання "Reset"
Цифрові вхідні канали 1
Параметри цифрових входів +13 до +30 В для стану 1
-30 до +3 В для стану 0
Макс. вхідний струм: 8 мА
¤ Живлення
Підключення 2 знімні 4-контактні клеми
Вхідна напруга від 12 до 48 VDC, дублюючі два входи
Робоча напруга від 9,6 до 60 VDC
Вхідний струм 1.25 A @ 12 VDC
Захист струму Так
Захист від неправильної полярності Так
¤ Механічні
Корпус Металевий, IP40
Розміри 25 x 135 x 115 мм
Вага 582 г
Установка DIN-рейка, настінний монтаж (з додатковим комплектом)

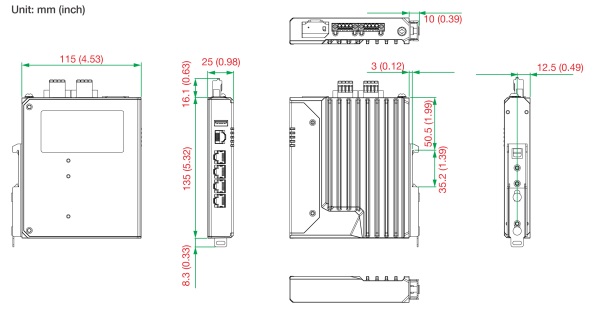

   Розміри:
¤ Навколишнє середовище
Робоча температура від -10 до 60°C
Температура зберігання від -40 до 85°C
Відносна вологість від 5 до 95% (без конденсату)
¤ Сертифікати
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Safety UL 61010-2-201, EN 62368-1 (LVD)
Freefall IEC 60068-2-32
Vibration  IEC 60068-2-6
Shock IEC 60068-2-27
Час напрацювання на відмову MTBF
Час  848,997 год.
База даних Telcordia (Bellcore), GB
 Інформація для замовлення
TSN-G5004 Керований Full Gigabit Ethernet комутатор з підтримкою часу мережі (TSN)
4x 10/100/1000BaseT(X) портами, робоча температура від -10 до 60°C
¤ Додаткове приладдя:
  Блоки живлення
HDR-60-24 Блок живлення 60 Вт/2,5 A на DIN-рейку 24 VDC, універсальна вхідна напруга від 85 до 264 VAC або від 120 до 370 VDC, робоча температура від -30 до 70°C
NDR-120-24 Блок живлення 120 Вт/5,0 A на DIN-рейку 24 VDC, універсальна вхідна напруга від 90 до 264 VAC або від 127 до 370 VDC, робоча температура від -20 до 70°C
MDR-40-24 Блок живлення 24 VDC на DIN-рейку з 40 Вт/1,7 А, 85-264 VAC або 120-370 VDC, робоча температура від -20 до 70°C
MDR-60-24 Блок живлення 24 VDC на DIN-рейку з 60 Вт/2,5 А, 85-264 VAC або 120-370 VDC, робоча температура від -20 до 70°C
