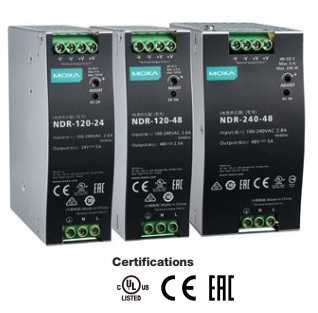

 NDR-120-24 / NDR-120-48 / NDR-240-48
  Компактні DIN Rail 120/240 Вт блоки живлення

Специфікація | Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 DIN-Rail 24/48VDC блоки живлення
Особливості та переваги
Просте кріплення DIN-Rail
Тонкий форм-фактор, ідеальний для встановлення в шафу
Універсальна вхідна напруга від 90 до 264 VAC та від 127 до 370 VDC
Висока ефективність перетворення потужності
Відсутність вентиляторів для охолодження
Захист від перевантаження та перевищення напруги.
Сертифікати CE і UL508

    Блоки живлення на DIN-рейку серії NDR розроблені спеціально для використання в промислових цілях. Тонкий форм-фактор від 40 до 63 мм дозволяє легко встановлювати блоки живлення в невеликих і обмежених приміщеннях, таких як шафи. Широкий діапазон робочих температур від -20 до 70°C означає, що
вони здатні працювати в суворих умовах. Пристрої мають металевий корпус, діапазон напруги змінного струму від 90 до 264 В змінного струму та відповідають стандарту EN 61000-3-2. Крім того, ці блоки живлення мають режим постійного струму для забезпечення захисту від перевантаження.
 Специфікації
Вихідні параметри
Потужність NDR-120-24: 120 W
NDR-120-48: 120 W
NDR-240-48: 240 W
Вихідна напруга NDR-120-24: 24 VDC
NDR-120-48: 48 VDC
NDR-240-48: 48 VDC
Струм, межі NDR-120-24: від 0 до 5 A
NDR-120-48: від 0 до 2.5 A
NDR-240-48: від 0 до 5 A
Пульсація та шум NDR-120-24: 120 mVp-p
NDR-120-48: 150 mVp-p
NDR-240-48: 150 mVp-p
Діапазон регулювання напруги NDR-120-24:від  24 до 28 VDC
NDR-120-48: від 48 до 55 VDC
NDR-240-48: від 48до 55 VDC
Час налаштування/підйому при повному навантаженні NDR-120-24: 2500 мс, 60 мс при 115 В VAC
NDR-120-24: 1200 мс, 60 мс при 230 В VAC
NDR-120-48: 2500 мс, 60 мс при 115 В VAC
NDR-120-48: 1200 мс, 60 мс при 230 В VAC
NDR-240-48: 3000 мс, 100 мс при 115 В VAC
NDR-240-48: 1500 мс, 100 мс при 230 В VAC
Типовий час затримки при повному навантаженні NDR-120-24: 10 мс при 115 VAC
NDR-120-24: 16 мс при 230 VAC
NDR-120-48: 10 мс при 115 VAC
NDR-120-48: 16 мс при 230 VAC
NDR-240-48: 22 мс при 115 VAC
NDR-240-48: 28 мс при 230 VAC
Вхідні параметри
Діапазон напруги від 90 до 264 VAC (47 to 63 Hz)
від 127 до 370 VDC
Типова ефективність NDR-120-24: 88%
NDR-120-48: 89%
NDR-240-48: 90%
Типовий струм NDR-120-24: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
NDR-120-48: 1.3 A @ 230 VAC, 2.25 A @ 115 VAC
NDR-240-48: 1.3 A @ 230 VAC, 2.5 A @ 115 VAC
Пусковий струм (холодний пуск) 35 A @ 230 VAC, 20 A @ 115 VAC
Захист від перевантаження
Номінальна вихідна потужність від 105 до 160%
Тип захисту Постійне обмеження струму, відновлюється автоматично після усунення несправності
Захист від перенапруги
Діапазон перенапруги NDR-120-24: від 29 до 33 В
NDR-240-48: від 56 до 65 В
NDR-120-48: від 56 до 65 В
Тип захисту Вимкніть і увімкніть живлення для відновлення
Механічні
Розміри (W x H x D) NDR-120-24: 123.75 x 125.20 x 40 мм
NDR-120-48: 123.75 x 125.20 x 40 мм
NDR-240-48: 127.81 x 123.75 x 63 мм
Вага (кг) NDR-120-24: 500 г.
NDR-120-48: 500 г.
NDR-240-48: 900 г.

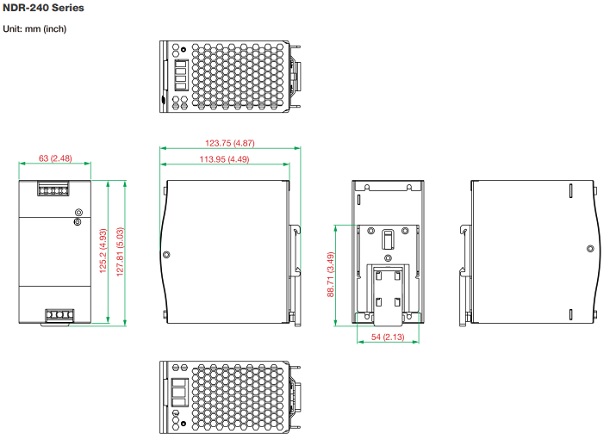

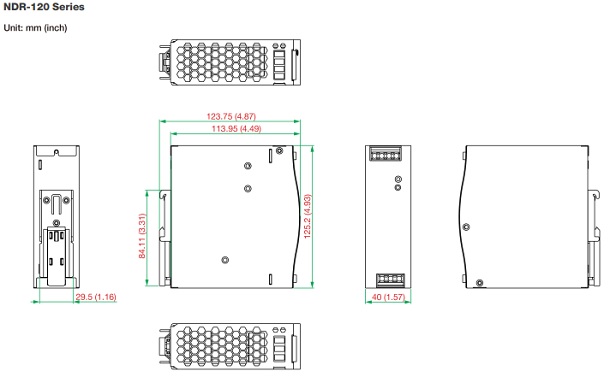

 Розміри:
Безпека
Стандарт UL 508, EN 62368-1, IEC 62368-1
EMC EN 55032/24, EN 61000-3-2 Class A, EN 61000-3-3
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Навколишне середовище
Робоча температура NDR-120-24: від -20 до 65°C
NDR-120-48: від -20 до 65°C
NDR-240-48: від -20 до 70°C
Макс. Робоча температура при повному навантаженні NDR-120-48: 45°C
NDR-120-24: 45°C
NDR-240-48: 50°C
Температура зберігання от -40°C до 85°C
Відносна вологість від 20 до 95% (без конденсату)
 Інформація для замовлення
Серія NDR-120/240

Модель

 Вхідна напруга Потужність

Вихідна напруга

Номінальний
струм

Робоча
темпера-
тура

NDR-120-24

90 to 264 VAC
47 до 63 Гц
127 to 370 VDC

 120 Вт 24 В 5 A -20 до 65°C
NDR-120-48 90 to 264 VAC
47 до 63 Гц
127 to 370 VDC		 120 Вт 48 В 2,5 A -20 до 65°C
NDR-240-48 90 to 264 VAC
47 до 63 Гц
127 to 370 VDC		 240 Вт 48 В 5 A -20 до 70°C
