 Серія ICS-G7526A / G7528A
  24G+2 10GbE / 24G+4 10GbE-портові індустріальні керовані Layer 2
 Rackmount Gigabit Ethernet комутатори


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  MOXA ICS-G7526A / G7528A

Особливості та переваги
24 порти Gigabit Ethernet плюс до 2/4 портів 10G Ethernet
До 26/28 оптоволоконних з'єднань (слоти SFP)
Без вентилятора, діапазон робочих температур від -40 до 75 °C
Turbo Ring і Turbo Chain (час відновлення < 20 мс @ 250 комутаторів) і STP/RSTP/MSTP для резервування мережі
Ізольовані резервні входи живлення з універсальним джерелом живлення 110/220 В змінного струму
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею
V-ON™ забезпечує відновлення групової передачі даних і відео на рівні мілісекунд


     Автоматизація виробничих процесів та програм автоматизації на транспорті вимагає передачі великого об'єму даних: голос, відео і дані і, отже, потрібна висока продуктивність мережі і її висока надійність. Серія MOXA ICS-G7526A / G7528A - це Gigabit Ethernet комутатори з усіма 24 Gigabit портами плюс до 4 * 10 Gigabit Ethernet (10GbE) портів - ідеальне рішення для розгортання високонадійних швидкісних опорних мереж.

    Наявність 24 Gigabit портів в MOXA ICS-G7526A / G7528A забезпечує користувачам збільшення пропускної здатності мережі для задоволення сучасних вимог у високій продуктивності і можливості швидко передавати великі об'єми відео, голосу і даних по мережі. Комутатори MOXA ICS-G7526A / G7528A підтримують Layer 2 функції, а також мережеве резервування за технологією Turbo Ring, Turbo Chain (час відновлення <50 мс при 250 комутаторах) і RSTP / STP, а також мають резервоване ізольоване вхідне живлення.

    Ethernet комутатори серії MOXA ICS-G7526A / G7528A задовольняють різним промисловим стандартам (EN50121-4, UL 60950 і т.д.), що гарантує їм високу надійність і безперебійне функціонування в важких промислових середовищах. Індустріальні Rackmount Ethernet комутатори серії MOXA ICS-G7526A / G7528A призначені для створення великомасштабних мереж управління, де в центрах управління потрібна висока щільність портів і високонадійні комунікації.


   Додаткові функції та переваги

  • Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій

  • Опція DHCP 82 для призначення IP-адреси з різними політиками

  • Підтримує протоколи EtherNet/IP,  PROFINET і Modbus TCP для керування та моніторингу пристроїв

  • Підтримує розширені можливості VLAN з тегами Q-in-Q

  • IGMP Snooping і GMRP для фільтрації багатоадресного трафіку

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • Цифрові входи для інтеграції датчиків і сигналізації з IP-мережами

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • Транкінг портів для оптимального використання пропускної здатності

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • Резервні подвійні входи живлення змінного струму

  • TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для підвищення безпеки мережі

  • Списки контролю доступу (ACL) підвищують гнучкість і безпеку керування мережею (серія ICS-G7800A)

  • Резервні подвійні входи живлення змінного струму

  • RMON для проактивного та ефективного моніторингу мережі

  • Функція блокування порту для блокування несанкціонованого доступу на основі MAC-адреси

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі

  • Автоматичне попередження через виняток через електронну пошту та релейний вихід
 Специфікації
Технологія
Стандарти IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) і 100Base FX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контролю потоку,
IEEE 802.3ae для 10 Gigabit Ethernet
IEEE 802.1D-2004 для Spanning Tree протоколу,
IEEE 802.1W для Rapid Spanning Tree протоколу,
IEEE 802.1s для Multiple Spanning Tree протоколу,
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для аутентифікації,
IEEE 802.3ad для Port Trunk з LACP
Протоколи IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, LLDP, IEEE 1588 PTP V2*, EtherNet/IP*, Modbus/TCP, SNMP Inform, NTP Server/Clien, IPv6
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9
Контроль потоку IEEE 802.3x flow control, back pressure flow control
Комутатор
Пріоритетних черг 8
Максимальне число доступних VLAN 256
Діапазон VLAN ID VID від 1 до 4094
IGMP груп 1000
Розмір MAC таблиці 16 K
Об'єм буфера пакетів 12 Mbit
DRAM 128 MB
Flash 16 MB
Jumbo Frame  9 KB
Ємність ICS-G7526A: 88 Gbps
ICS-G7528A: 128 Gbps
Швидкість пересилання ICS-G7526A: 65.5 Mpps
ICS-G7528A: 95.2 Mpps
Інтерфейси
Gigabit Ethernet 10/100/1000BaseT(X) або 100/1000BaseSFP слот
10 Gigabit Ethernet 10GbE SFP+ слот
Консоль RS-232 (RJ45)
Системні індикатори STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
Контакти аварії 1 релейний вихід - 2 A @ 30 VDC
Цифрові входи Один вхід з тією ж "землею", електрично разв'язані
 - від +13 до +30V для стану “1”
 - від -30 до +3V для стану “0”
 - Max. вхідний струм: 8 mA
Живлення
Вхідна напруга 110/220 VAC (від 85 до 264 VAC)
Споживання ICS-G7526A: Max. 0.98/0.55 A @ 110/220 VAC
ICS-G7528A: Max. 1.16/0.65 A @ 110/220 VAC
Захист від струму Так
Захист від неправильної полярності Так
Механічні
Корпус IP30 захист
Розміри 440 x 44 x 386.9 мм (Ш x В x Д)
Вага ICS-G7526A: 5.3 кг
ICS-G7528A: 5.5 кг
Установка в 19’’ стойки

    Розміри:
Сертифікати
Safety UL 60950-1, EN 60950-1
EMI FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS EN61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-11
Rail Traffic EN 50121-4
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Vibration IEC 60068-2-6
MTBF
Час ICS-G7526A/G7528A: 216,552 годин
База даних Telcordia (Bellcore), GB
Навколишнє середовище
Робоча
температура		 від -40 до 75 ° C
Температура зберігання від -40 до 85°C
Вологість Від 5% до 95% (без конденсату)

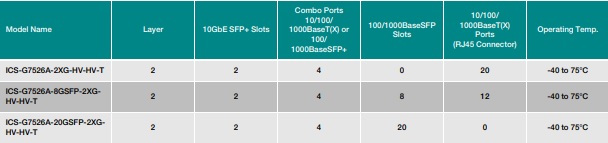

 Інформація для замовлення
ICS-G7526A-2XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 10/100 / 1000BaseT (X) портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C
ICS-G7526A-8GSFP-2XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 12 * 10/100 / 1000BaseT (X) портами, 8 * 100 / 1000BaseSFP, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C
ICS-G7526A-20GSFP-2XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 100 / 1000BaseSFP портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 2 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C
ICS-G7528A-4XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 10/100 / 1000BaseT (X) портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C
ICS-G7528A-8GSFP-4XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 12 * 10/100 / 1000BaseT (X) портами, 8 * 100 / 1000BaseSFP портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C
ICS-G7528A-20GSFP-4XG-HV-HV-T Layer 2 Full Gigabit індустріальний керований Rackmount Ethernet комутатор з 20 * 100 / 1000BaseSFP портами, 4 комбо-портами (10/100 / 1000BaseT (X) або 100 / 1000BaseSFP) і 4 * 10GbE SFP + слотами, два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75 ° C


Примітка:  В комутаторах серії MOXA ICS-G7848/G7850/G7852 можуть быть використані SFP модулі серії SFP-10G, SFP-1G і SFP-1FE.
