 Серія IKS-G6824A
 24G-портові індустріальні керовані Layer 3 Rackmount Gigabit Ethernet комутатори


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

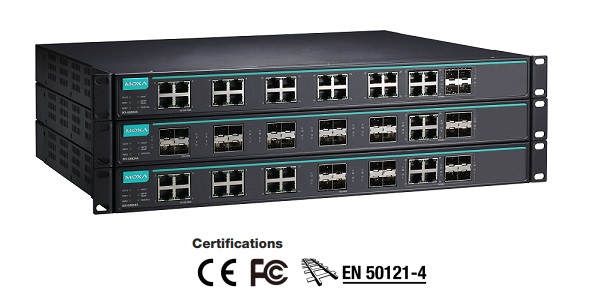

  MOXA IKS-G6824A
Серія MOXA IKS-G6824 24G-портові індустриальні керовані Layer 3 Rackmount Gigabit Ethernet комутатори
Особливості та переваги
Маршрутизація рівня 3 з’єднує кілька сегментів локальної мережі
24 порти Gigabit Ethernet
До 24 оптоволоконних з'єднань (слоти SFP)
Без вентилятора, діапазон робочих температур від -40 до 75 °C (моделі T)
Turbo Ring і Turbo Chain (час відновлення < 20 мс @ 250 комутаторів) і STP/RSTP/MSTP для резервування мережі
Ізольовані резервні входи живлення з універсальним джерелом живлення 110/220 В змінного струму
Підтримує MXstudio для легкого візуалізованого керування промисловою мережею
V-ON™ забезпечує відновлення групової передачі даних і відео на рівні мілісекунд


     Програми автоматизації процесів та автоматизації транспорту поєднують дані, голос та відео, а отже, вимагають високої продуктивності та високої надійності. Серія IKS-G6824A оснащена 24 гігабітними портами Ethernet і підтримує функцію маршрутизації рівня 3, що полегшує розгортання програм у мережах, що робить їх ідеальними для великих промислових мереж.
     Повна гігабітна здатність IKS-G6824A збільшує пропускну здатність, забезпечуючи високу продуктивність та можливість швидкої передачі великої кількості відео, голосу та даних через мережу. Комутатори підтримують технології резервування Turbo Ring, Turbo Chain та RSTP / STP, без вентиляторів і мають ізольований резервний блок живлення для підвищення надійності системи та доступності магістральної мережі.


   Додаткові функції та переваги

  • Функція комутації рівня 3 для переміщення даних та інформації між мережами

  • Інтерфейс командного рядка (CLI) для швидкого налаштування основних керованих функцій

  • Опція DHCP 82 для призначення IP-адреси з різними політиками

  • Підтримує протоколи EtherNet/IP,  PROFINET і Modbus TCP для керування та моніторингу пристроїв

  • Підтримує розширені можливості VLAN з тегами Q-in-Q

  • IGMP Snooping і GMRP для фільтрації багатоадресного трафіку

  • VLAN на основі портів, VLAN IEEE 802.1Q і GVRP для спрощення планування мережі

  • Цифрові входи для інтеграції датчиків і сигналізації з IP-мережами

  • QoS (IEEE 802.1p/1Q і TOS/DiffServ) для підвищення детермінізму

  • Транкінг портів для оптимального використання пропускної здатності

  • SNMPv1/v2c/v3 для різних рівнів керування мережею

  • Списки контролю доступу (ACL) підвищують гнучкість і безпеку керування мережею

  • Резервні подвійні входи живлення змінного струму

  • TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для підвищення безпеки мережі

  • RMON для проактивного та ефективного моніторингу мережі

  • Дзеркалювання портів для онлайн-налагодження

  • Функція блокування порту для блокування несанкціонованого доступу на основі MAC-адреси

  • Керування смугою пропускання для запобігання непередбачуваному стану мережі

  • Автоматичне попередження через виняток через електронну пошту та релейний вихід

  • Цифрові входи для інтеграції датчиків і сигналізації з IP-мережами


 Специфікації
Технологія
Стандарти IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
Протоколи управління ARP, Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, IPv4, LLDP, Port Mirror, RMON, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet,TFTP, SMTP, RARP, Flow control
Фільтр 802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN
Протоколи резервування Link Aggregation, MSTP, RSTP, Turbo Chain, Turbo Ring v1/v2, V-ON
Безпека Access control list, Broadcast storm protection, HTTPS/SSL, MAB authentication, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, TACACS+N
Промислові протоколи EtherNet/IP, Modbus TCP, PROFINET
MIB Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Маршрутизація резервування VRRP
Одноадресна
маршрутизація		 OSPF, RIPV1/V2, Static Route
Багатоадресна
маршрутизація		 DVMRP, PIM-DM, PIM-SM, PIM-SSM
Управління часом NTP Server/Client, SNTP
Комутатор
Опер.память DRAM 128 МБ
Пост. память Flash 16 МБ
Розмір Jumbo Frame 9,6 КБ
Пріоритетних черг 8
Максимальне число
доступних VLAN		 256
Діапазон VLAN ID VID від 1 до 4094
IGMP груп 4096
Розмір MAC таблиці 16 K
Об'єм буферу пакетів 12 Mbit
Інтерфейси
10/100/1000BaseT(X) порти (роз'єм RJ45) IKS-G6824A-4GTXSFP-HV-HV Серія:: 20
IKS-G6824A-8GSFP-4GTXSFP-HV-HV Серія: 12
Порти 100/1000BaseSFP IKS-G6824A-8GSFP-4GTXSFP-HV-HV Серія: 8
IKS-G6824A-20GSFP-4GTXSFP-HV-HV Серія: 20
Комбіновані порти(10/ 100/1000BaseT(X) або 100/1000BaseSFP +) 4
Консоль USB-serial console (Type B connector)
Порт зберігання USB типу A
Системні індикатори STAT, PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL
Контакти аварії 1 релейний вихід - 2 A @ 30 VDC
Цифрові входи Один вхід з тією ж "землею", електрично розв'язані
- від +13 до + 30V для стану "1"
- від -30 до + 3V для стану "0"
- Max. вхідний струм: 8 mA
Живлення
Вхідна напруга 110/220 VAC (від 85 до 264 VAC)
Струм 0.67/0.38 A @ 110/220 VAC
Захист від струму Так
Захист від неправильної полярності Так

    Розміри:
Механічні
Корпус IP30 захист
Розміри 440 x 44 x 386.9 mm (Ш x В x Д)
Вага 5,1 кг
Установка в 19’’ стійки
Сертифікати
Безпеки UL 60950-1, EN 60950-1
На залізних дорогах EN50121-4
EMС EN 55032/24
EMI  CISPR 32, FCC Part 15B Class A
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freefall IEC 60068-2-32
Shock IEC 60068-2-27
Vibration IEC 60068-2-6
Навколишнє середовище
Робоча
температура		 Стандартна модель: від -10 до 60°C
Т-модель: від -40 до 75°C
Температура зберігання від -40 до 75°C
Вологість Від 5% до 95% (без конденсату)
 Інформація для замовлення
IKS-G6824A-4GTXSFP-HV-HV Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 20 * 10/100/1000BaseT(X) портами і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP*), два незалежних ізольованих джерела живлення (85 ~ 264VAC ), температурний діапазон від -10 до 60°C
IKS-G6824A-8GSFP-4GTXSFP-HV-HV Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 12 * 10/100/1000BaseT(X) портами, 8 * 100/1000BaseSFP* і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP*), два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -10 до 60°C
IKS-G6824A-20GSFP-4GTXSFP-HV-HV Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 20 * 100/1000BaseSFP портами і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP *), два незалежних ізольованих джерела живлення (85 ~ 264VAC ), температурний діапазон від -10 до 60°C
IKS-G6824A-4GTXSFP-HV-HV-T Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 20 * 10/100/1000BaseT(X) портами і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP *), два незалежних ізольованих джерела живлення (85 ~ 264VAC ), температурний діапазон від -40 до 75°C
IKS-G6824A-8GSFP-4GTXSFP-HV-HV-T Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 12 * 10/100/1000BaseT(X) портами, 8 * 100/1000BaseSFP* і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP*), два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75°C
IKS-G6824A-20GSFP-4GTXSFP-HV-HV-T Layer 3 індустріальний керований Rackmount Gigabit Ethernet комутатор з 20 * 100/1000BaseSFP* і 4 комбо-портами (10/100/1000BaseT(X) або 100/1000BaseSFP*), два незалежних ізольованих джерела живлення (85 ~ 264VAC), температурний діапазон від -40 до 75°C
SFP модулі
Серія модулів MOXA SFP-1G Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1G-Modules.htm
Серія модулів MOXA SFP-1FE Див. на сторінці -->
http://www.ukr.moxa.com.ua/2009/SFP/SFP-1FE-Modules.htm
Backup Configurators
ABC-02-USB Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від 0 до 60 °C
ABC-02-USB-T Засіб резервного копіювання та відновлення конфігурації, оновлення мікропрограми та інструмент зберігання файлів журналу для керованих
Ethernet-комутаторів, робоча температура від -40 до 75 °C
MXview
MXview Програмне забезпечення мережевого управління для 50, 100, 250, 500, 1000 або 2000 вузлів
MXview Upgrade-50 Розширення ліцензії програмного забезпечення для управління промисловою мережею MXview на 50 вузлів (за IP-адресою)
