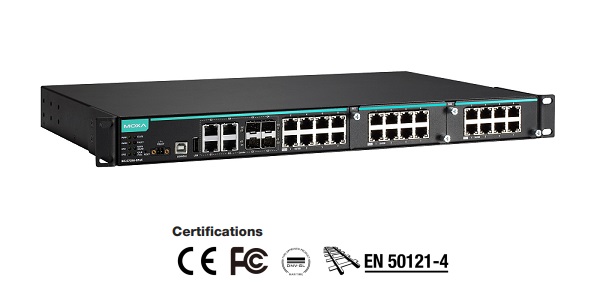

Серія IKS-6728A |
|
24+4G-портові Gigabit Ethernet керовані комутатори |
 |
Серія MOXA
IKS-6728A
|
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
8 вбудованих портів PoE+, сумісних з IEEE
802.3af/at (IKS-6728A-8PoE) |
|
|
Вихідна потужність до 36 Вт на порт PoE+
(IKS-6728A-8PoE) |
|
|
4 гігабітні комбіновані порти для
високошвидкісного зв'язку |
|
|
Діапазон робочих температур від -40 до 75 °C
при повному навантаженні 720 Вт |
|
|
Turbo Ring і Turbo Chain (час відновлення <
20 мс @ 250 комутаторів) і STP/RSTP/MSTP для
резервування мережі |
|
|
Захист від перепадів напруги в мережі 1 кВ
для екстремальних зовнішніх умов |
|
|
Діагностика PoE для аналізу режиму живлення
пристрою |
|
|
Підтримує MXstudio для легкого
візуалізованого керування промисловою
мережею |
|
|
V-ON™ забезпечує відновлення групової
передачі даних і відео на рівні мілісекунд |
 Серія MOXA IKS-6728A спеціально розроблена для
задоволення жорстких вимог, що пред'являються до систем
автоматизації управління рухом - стандарт NEMA TS2 і морських
застосувань (DNV / GL).
MOXA IKS-6728A - 28 портові 19 "керований Rackmount
Gigabit Ethernet комутатори - ефективне рішення для побудови
широкосмугових мереж промислової автоматизації.
Модульний дизайн (2 слота розширення) дозволяє в MOXA
IKS-6728A встановити до 4 Gigabit Ethernet портів і до 24 Fast
Ethernet портів, що забезпечує комутатора високу масштабованість.
Збережені ізольовані блоки живлення 24/48 VDC або 110/220 VDC / VAC надають
велику гнучкість для користувачів при виборі необхідних типів джерел
живлення. Ethernet комутатори серії MOXA
IKS-6728A відповідають UL стандартам і працездатні в широкому
діапазоні температур від -40 до 75 ° C.
Всі моделі комутаторів піддаються 100% попередніми тренувальним тестам з
метою перевірки їх відповідності спеціальним вимоги.
|
|
Додаткові функції та переваги
-
Розширені функції керування PoE:
налаштування виходу PoE, перевірка несправності PD,
планування PoE та діагностика PoE
-
Інтерфейс командного рядка (CLI) для
швидкого налаштування основних керованих функцій
-
Опція DHCP 82 для призначення IP-адреси з
різними політиками
-
Підтримує протоколи EtherNet/IP,
PROFINET і
Modbus TCP для керування та моніторингу пристроїв
-
IGMP Snooping і GMRP для фільтрації
багатоадресного трафіку
-
VLAN на основі портів, VLAN IEEE 802.1Q і
GVRP для спрощення планування мережі
-
IEEE 802.3ad, LACP для оптимального
використання пропускної здатності
-
QoS (IEEE 802.1p/1Q і TOS/DiffServ) для
підвищення детермінізму
-
Дзеркалювання портів для онлайн-налагодження
-
Швидке відновлення лінії
-
SNMPv1/v2c/v3 для різних рівнів керування
мережею
-
TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH
для підвищення безпеки мережі
-
RMON для проактивного та ефективного
моніторингу мережі
-
Налаштовується за допомогою веб-браузера,
Telnet/послідовної консолі, CLI, утиліти Windows і
конфігуратора автоматичного резервного копіювання ABC-02-USB
-
Автоматичне відновлення IP-адрес підключених
пристроїв
-
Керування смугою пропускання запобігає
непередбачуваному статусу мережі за допомогою функції
«Блокування порту», щоб обмежити доступ до авторизованих
MAC-адрес
-
Автоматичне попередження через виняток через
електронну пошту та релейний вихід
|
|
|
|
|
|
Специфікації |
|
|
|
Серія MOXA
IKS-6728A Gigabit Ethernet керовані комутатори
 Технологія |
| Стандарти |
IEEE
802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и
100BaseFX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля
потока
IEEE 802.1D-2004 для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree протокола
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP |
|
Программные особенности |
| Управління |
IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Фільтр |
802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP |
| Протоколи
резервування |
STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Безпека |
RADIUS,
TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
|
Управління часом |
SNTP, NTP
Server/Client, IEEE 1588v2 PTP (software-based) |
|
Індустріальні
протоколи |
EtherNet/IP, Modbus/TCP, PROFINET |
| MIB |
MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Особливості
комутатора |
| Пріоритетних
черг |
4 |
| Max.
число VLAN |
64 |
| VLAN ID |
от
VID 1 до 4094 |
| IGMP
груп |
2048 |
| Розмір
таблиці MAC |
16
K |
| Буфер
пакетів |
12 Mbit |
| Розмір Jumbo Frame |
9.6 KB |
| Интерфейсы |
| Fast
Ethernet: |
8-портів 10/100Base T(X)
и 2 слота для модулів : 8- або 6-портові
з 10/100BaseT(X), 100BaseFX (SC/ST з'єднувачами),
або 100Base SFP |
| Gigabit
Ethernet: |
4-порта 10/100/1000BaseT(X) або 100/1000Base SFP |
| Консоль: |
USB-serial
(Type B з'єднувач) |
| USB
порт |
USB 2.0 |
| Релейні
виходи аварії: |
Один з нагрузочним током до 3A@30 VDC або 3A@240 VAC |
| Порт
зберігання |
USB
(Type A з'єднувач для ABC-02-USB) |
| Живлення |
| Вхідна
напруга |
IKS-6728A-4GTXSFP-HV-T: 85 to
264 VAC
IKS-6728A-4GTXSFP-HV-HV-T: 85 to 264 VAC
IKS-6728A-4GTXSFP-24-T: 18 to 36 VDC
IKS-6728A-4GTXSFP-24-24-T: 18 to 36 VDC
IKS-6728A-4GTXSFP-48-T: 36 to 72 VDC
IKS-6728A-4GTXSFP-48-48-T: 36 to 72 VDC
IKS-6728A-8PoE-4GTXSFP-48-T: 36 to 72 VDC
IKS-6728A-8PoE-4GTXSFP-48-48-T: 36 to 72 VDC
IKS-6728A-8PoE-4GTXSFP-HV-T: 85 to 264 VAC
IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 85 to 264 VAC |
|
Споживання |
IKS-6728A-4GTXSFP-24-T/4GTXSFP-24-24-T: 0.36 A @ 24 VDC
IKS-6728A-4GTXSFP-48-T/4GTXSFP-48-48-T: 0.19 A @ 48 VDC
IKS-6728A-8PoE-4GTXSFP-48-T/8PoE-4GTXSFP-48-48-T: 0.53 A @
48 VDC
IKS-6728A-4GTXSFP-HV-T/4GTXSFP-HV-HV-T: 0.28/0.14 A @
110/220 VAC
IKS-6728A-8PoE-4GTXSFP-HV-T/8PoE-4GTXSFP-HV-HV-T: 0.33/0.24
A @ 110/220 VAC |
|
Токовий
захист |
Так |
| Захист
від неправильної полярності |
Так |
| Механічні |
| Корпус |
IP30
захист |

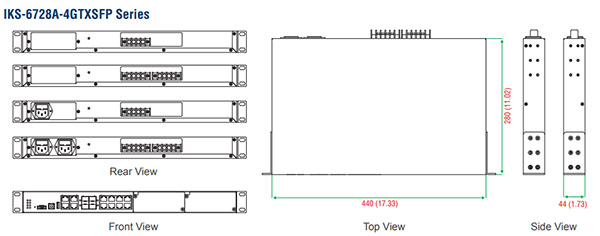

| Розміри |
440 x 44 x 280 mm (Ш x В x Д)
|
| Вага |
4.1
кг |
| Установка |
в
19’’ стойки |
 |
| Навколишнє
середовище |
| Робоча
температура |
от
-40 до 75°C |
| Температура
зберігання |
от
-40 до 85°C |
|
Відносна
вологість |
от
5 до 95% (без конденсата) |
| Сертификати |
| Safety |
UL 60950-1, EN 60950-1 |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8 |
| Rail Traffic |
EN 50121-4 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32 |
| Marine |
DNV,
GL, LR, ABS, NK |
| Vibration |
IEC 60068-2-6 |
|
|
|
Інформація
для замовлення |
|
|
|
| Для
замовлення
IKS-6728A
Шаг 1. Виберіть тип шасі з необхідним джерелом живлення
|
Шаг 2. Виберіть необхідні
інтерфейсні модулі серії IM-6700A |
|
MOXA IKS-6728A Gigabit Ethernet
керовані комутатори
з 8 портами 10/100BaseT(X) , 2 слотами для Fast Ethernet
модулів і 1 слотом для Gigabit Ethernet модулів, всього до 24+4G портів,
від - 40 до 75°C

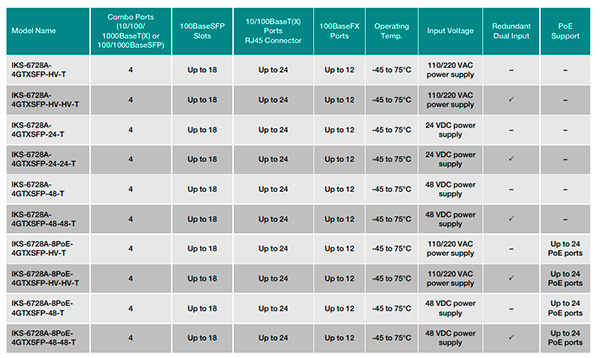

У таблиці наведено виконання комутаторів IKS-6728A в
залежності від необхідних блоків живлення.
| IKS-6728A-4GTXSFP-HV-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X) , 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, один ізольований блок
живлення
(85-264 VAC), робоча температура від -40 до 75 °C |
| IKS-6728A-4GTXSFP-HV-HV-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X) , 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, два ізольовані блоки
живлення
(85-264 VAC), робоча температура від -40 до 75 °C |
| IKS-6728A-4GTXSFP-24-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/100BaseT(X), 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, один ізольований блок
живлення (24 VDC) , робоча температура від -40 до 75 °C |
| IKS-6728A-4GTXSFP-24-24-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/100BaseT(X), 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, два ізольовані блоки
живлення (24 VDC) , робоча температура від -40 до 75 °C |
| IKS-6728A-4GTXSFP-48-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X), 4*
10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, один ізольований блок
живлення (48 VDC) , робоча температура від -40 до 75 °C |
| IKS-6728A-4GTXSFP-48-48-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X), 4*
10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
фронтальне підключення кабелів, два ізольовані блоки
живлення (48 VDC) , робоча температура від -40 до 75 °C |
| IKS-6728A-8PoE-4GTXSFP-HV-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X) , 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
підтримка до 24
PoE портів,
фронтальне підключення кабелів, один ізольований блок
живлення
(85-264 VAC), робоча температура від -40 до 75 °C |
| IKS-6728A-8PoE-4GTXSFP-HV-HV-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X) , 4*
10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
підтримка до 24
PoE портів, фронтальне
підключення кабелів, два ізольовані блоки живлення (85-264
VAC), робоча температура від -40 до 75 °C |
| IKS-6728A-8PoE-4GTXSFP-48-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X), 4*
10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
підтримка до 24
PoE портів, фронтальне
підключення кабелів, один ізольований блок живлення (48 VDC)
, робоча температура від -40 до 75 °C |
| IKS-6728A-8PoE-4GTXSFP-48-48-T |
Модульний Gigabit Ethernet
керований комутатор з 8 портами 10/ 100BaseT(X), 4*
10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2
слотами для Fast Ethernet модулів,
підтримка до 24
PoE портів, фронтальне
підключення кабелів, два ізольовані блоки живлення (48 VDC)
, робоча температура від -40 до 75 °C |
|
|
|
|
Серія IM-6700A
Fast Ethernet модулів для IKS-6726A/6728A
|
| IM-6700A-8TX |
Fast Ethernet модуль з 8 10/100T(X)
портами |
| IM-6700A-8SFP |
Fast Ethernet модуль
з 8 100BaseSFP
слотами |
| IM-6700A-6MSC |
Fast Ethernet модуль
з 6 multi-mode 100BaseFX портами
з SC з`єднувачами |
| IM-6700A-6MST |
Fast Ethernet модуль
з 6 multi-mode 100BaseFX портами
з SC з`єднувачами |
| IM-6700A-6SSC |
Fast Ethernet модуль
з 6 single-mode 100BaseFX портами
з SC з`єднувачами |
| IM-6700A-2MSC4TX |
Fast Ethernet модуль
з 2 multi-mode 100BaseFX портами
з SC з`єднувачами і 4 10/100BaseT(X) портами |
| IM-6700A-2MST4TX |
Fast Ethernet модуль
з 2 multi-mode 100BaseFX портами
з SC з`єднувачами і 4 10/100BaseT(X) портами |
| IM-6700A-2SSC4TX |
Fast Ethernet модуль
з 2 single-mode 100BaseFX портами
з SC з`єднувачами і 4 10/100BaseT(X) портами |
| IM-6700A-4MSC2TX |
Fast Ethernet модуль
з 4 multi-mode 100BaseFX портами
з SC з`єднувачами і 2 10/100BaseT(X) портами |
| IM-6700A-4MST2TX |
Fast Ethernet модуль
з 4 multi-mode 100BaseFX портами
з SC з`єднувачами і 2 10/100BaseT(X) портами |
| IM-6700A-4SSC2TX |
Fast Ethernet модуль з 4 single-mode 100BaseFX портами
з SC з`єднувачами і 2 10/100BaseT(X) портами |
| IM-6700A-8PoE |
Fast Ethernet PoE+ модуль з
8 100BaseT(X) PoE/PoE+ портами
(Тільки для серії IKS-6728A-8PoE) |
|
|
Gigabit Ethernet
модулі, SFP-1G |
|
Моделі з робочою
температурою від 0 до 60°C |
|
SFP-1GSXLC |
Компактний трансивер
(SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLSXLC |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від 0 до 60°C |
|
SFP-1G40BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1GLXLC |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHLC |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від 0 до 60°C |
|
SFP-1GLHXLC |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від 0 до 60°C |
|
SPF-1GZXLC |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від 0 до 60°C |
|
SPF-1GEZXLC |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура
від 0 до 60°C |
|
SFP-1GEZXLC-120 |
Компактний трансивер
(SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура
від 0 до 60°C |
|
SFP-1G10ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G10BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G20ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
|
SFP-1G20BLC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310
nm, робоча температура від 0 до 60°C |
|
SFP-1G40ALC |
Компактний трансивер (SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550
nm, робоча температура від 0 до 60°C |
| Моделі
з робочою температурою від -40 до 85°C |
|
SFP-1GSXLC-T |
Компактний трансивер (
SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLSXLC-T |
Компактний трансивер
(SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLXLC-T |
Компактний трансивер
(SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHLC-T |
Компактний трансивер
(SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура
від -40 до 85°C |
|
SFP-1GLHXLC-T |
Компактний трансивер (
SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура
від -40 до 85°C |
|
SPF-1GZXLC-T |
Компактний трансивер
(SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура
від -40 до 85°C |
|
SFP-1G10ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G10BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G20BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40ALC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура
від -40 до 85°C |
|
SFP-1G40BLC-T |
Компактний трансивер ( SFP) WDM
(BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура
від -40 до 85°C |
|
|
