 Серія IKS-6726A
 24+2G - портові Gigabit Ethernet керовані комутатори


Спецификація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

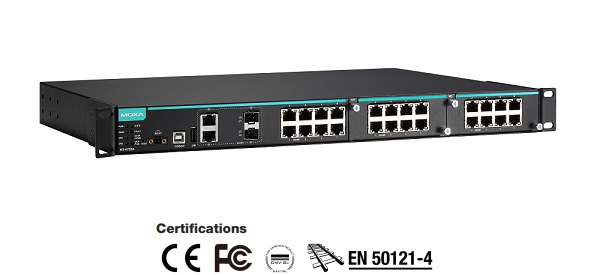

  Серія MOXA IKS-6726A

 Серія MOXA IKS-6726A спеціально розроблена для задоволення жорстких вимог, що пред'являються до систем автоматизації управління рухом - стандарт NEMA TS2 і морських застосувань (DNV / GL).
MOXA IKS-6726A - 26 портові 19 "керований Rackmount Gigabit Ethernet комутатори - ефективне рішення для побудови широкосмугових мереж промислової автоматизації.

     Модульний дизайн (2 слота розширення) дозволяє в MOXA IKS-6726A  встановити до 2 Gigabit Ethernet портів і до 24 Fast Ethernet портів, що забезпечує комутатора високу масштабованість.
Збережені ізольовані блоки живлення 24/48 VDC або 110/220 VDC / VAC надають велику гнучкість для користувачів при виборі необхідних типів джерел живлення. Ethernet комутатори серії MOXA
IKS-6726A  відповідають UL стандартам і працездатні в широкому діапазоні температур від -40 до 75 ° C.
      Всі моделі комутаторів піддаються 100% попередніми тренувальним тестам з метою перевірки їх відповідності спеціальним вимоги.


 Особенности
• Інтерфейс командної строки (Command Line Interface - CLI) для быстрої конфігурації
• Підтримка EtherNet/IP і Modbus/TCP протоколів управління и моніторингу
• Сумісність з EtherNet/IP і PROFINET протоколами для прозорої передачі даних
• Turbo Ring і Turbo Chain (час відновлення < 20 ms @ 250 switches), RSTP/STP і
  MSTP для мережевого резервування
• Підтримка IEEE 802.1Q VLAN  GVRP протоколів для спрощення мережевого планування
• Підтримка QoS-IEEE 802.1p/1Q і TOS/DiffServ для достовірної доставки даних
• Підтримка TACACS+, SNMPv3, IEEE 802.1X, HTTPS і SSH для забезпечення мережевої
безпеки
• Підтримка SNMPv1/v2c/v3 для різний рівнів мережевого управління
• Підтримка RMON для ефективного моніторингу мережі
• Підтримка "віддзеркалення" портів для онлайнової налагодження
• Автоматичні попередження при нештатній роботі через email і релейні виходи
• Автоматичне відновлення IP адрес при підключенні пристроїв
• Конфигурація через Web browser, Telnet/консоль, Windows utility і ABC-02-USB
• Універсальне резервовану живлення 24/48 VDC чи 110/220 VDC/VAC
• Робочаа температура овід -40 до 75˚C.
• Підтримка MXstudio для простого візуального управління промисловими мережами
• V-ON ™ забезпечує багатоадресну передачу даних.
 Специфікації


Серія MOXA IKS-6726A Gigabit Ethernet керовані комутатори
Технологія
Стандарти IEEE 802.3 для 10BaseT,
IEEE 802.3u для 100BaseT(X) и 100BaseFX,
IEEE 802.3ab для 1000BaseT(X),
IEEE 802.3z для 1000BaseSX/LX/LHX/ZX,
IEEE 802.3x для контроля потока
IEEE 802.1D-2004 для Spanning Tree протокола
IEEE 802.1w для Rapid STP,
IEEE 802.1s для Multiple Spanning Tree протокола
IEEE 802.1Q для VLAN Tagging,
IEEE 802.1p для Class of Service,
IEEE 802.1X для Authentication,
IEEE 802.3ad для Port Trunk с LACP
Программные особенности
Управління IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
Фільтр 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Протоколи резервування STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
Безпека RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
 Управління часом SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
Індустріальні протоколи EtherNet/IP, Modbus/TCP, PROFINET
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
Особливості комутатора
Пріоритетних черг 4
Max. число VLAN 64
VLAN ID  от VID 1 до 4094
IGMP груп 2048
Розмір таблиці MAC  16 K
Буфер пакетів 12 Mbit
Розмір Jumbo Frame 9.6 KB
Интерфейсы
Fast Ethernet: 8-портів 10/100Base T(X) и 2 слота для модулів : 8- або 6-портові  з 10/100BaseT(X), 100BaseFX (SC/ST з'єднувачами), або 100Base SFP
Gigabit Ethernet:  2-порта 10/100/1000BaseT(X) або 100/1000Base SFP
Консоль:  USB-serial (Type B з'єднувач)
USB порт USB 2.0
Релейні виходи аварії:  Один з нагрузочним током до 3A@30 VDC або 3A@240 VAC
Порт зберігання USB (Type A з'єднувач для ABC-02-USB)
Живлення
Вхідна напруга IKS-6726A-2GTXSFP-24-T: 18 to 36 VDC
IKS-6726A-2GTXSFP-24-24-T: 18 to 36 VDC
IKS-6726A-2GTXSFP-48-T: 36 to 72 VDC
IKS-6726A-2GTXSFP-48-48-T: 36 to 72 VDC
IKS-6726A-2GTXSFP-HV-T: 85 to 264 VAC
IKS-6726A-2GTXSFP-HV-HV-T: 85 to 264 VAC
Споживання IKS-6726A-2GTXSFP-24-T/2GTXSFP-24-24-T: 0.36 A @ 24 VDC
IKS-6726A-2GTXSFP-48-T/2GTXSFP-48-48-T: 0.19 A @ 48 VDC
IKS-6726A-2GTXSFP-HV-T/2GTXSFP-HV-HV-T: 0.28/0.14 A @ 110/220 VAC
Токовий захист Так
Захист від неправильної полярності Так
Механічні
Корпус IP30 захист

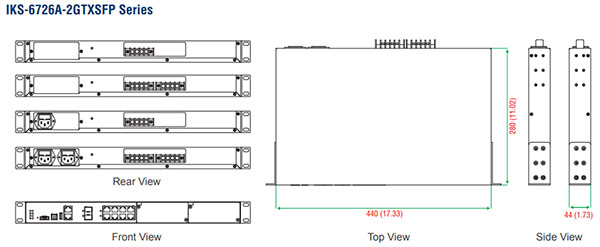

Розміри 440 x 44 x 280 mm (Ш x В x Д)
Вага 4.1 кг
Установка в 19’’ стойки


Навколишнє середовище
Робоча температура от -40 до 75°C
Температура зберігання от -40 до 85°C
Відносна  вологість от 5 до 95% (без конденсата)
Сертификати
Safety UL 60950-1, EN 60950-1
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 10 V
IEC 61000-4-8
Rail Traffic EN 50121-4
Shock IEC 60068-2-27
Freefall IEC 60068-2-32
Marine DNV, GL, LR, ABS, NK
Vibration IEC 60068-2-6

 Інформація для замовлення
Для замовлення  IKS-6726A

Шаг 1. Виберіть тип шасі з необхідним джерелом живлення

Шаг 2. Виберіть необхідні інтерфейсні модулі серії IM-6700A

MOXA IKS-6726A Gigabit Ethernet керовані комутатори
з  8 портами 10/100BaseT(X) , 2 слотами для Fast Ethernet модулів і 1 слотом для Gigabit Ethernet модулів, всього до 24+2G портів, від - 40 до 75°C

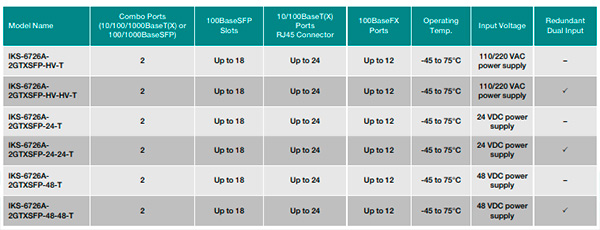

У таблиці наведено виконання комутаторів IKS-6726A в залежності від необхідних блоків живлення.

IKS-6728A-8PoE-4GTXSFP-48-48-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/ 100BaseT(X), 4* 10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, підтримка до 24 PoE портів, фронтальне підключення кабелів, два ізольовані блоки живлення (48 VDC) , робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-HV-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/ 100BaseT(X) , 2* 10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, один ізольований блок живлення
(85-264 VAC), робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-HV-HV-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/ 100BaseT(X) , 2* 10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, два ізольовані блоки живлення
(85-264 VAC), робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-24-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/100BaseT(X), 2* 10/100/1000BaseT(X) або 100 / 1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, один ізольований блок живлення (24 VDC) , робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-24-24-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/100BaseT(X), 2* 10/100/1000BaseT(X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, два ізольовані блоки живлення (24 VDC) , робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-48-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/ 100BaseT(X), 2* 10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, один ізольований блок живлення (48 VDC) , робоча температура від -40 до 75 °C
IKS-6726A-2GTXSFP-48-48-T Модульний Gigabit Ethernet керований комутатор з 8 портами 10/ 100BaseT(X), 2* 10/100/1000BaseT (X) або 100/1000BaseSFP комбо портами, 2 слотами для Fast Ethernet модулів, фронтальне підключення кабелів, два ізольовані блоки живлення (48 VDC) , робоча температура від -40 до 75 °C

Серія IM-6700A Fast Ethernet модулів для IKS-6726A/6728A
IM-6700A-8TX Fast Ethernet модуль з 8 10/100T(X) портами
IM-6700A-8SFP Fast Ethernet модуль з 8 100BaseSFP слотами
IM-6700A-6MSC Fast Ethernet модуль з 6 multi-mode 100BaseFX портами з SC з`єднувачами
IM-6700A-6MST Fast Ethernet модуль з 6 multi-mode 100BaseFX портами з SC з`єднувачами
IM-6700A-6SSC Fast Ethernet модуль з 6 single-mode 100BaseFX портами з SC з`єднувачами
IM-6700A-2MSC4TX Fast Ethernet модуль з 2 multi-mode 100BaseFX портами з SC з`єднувачами і 4 10/100BaseT(X) портами
IM-6700A-2MST4TX Fast Ethernet модуль з 2 multi-mode 100BaseFX портами з SC з`єднувачами і 4 10/100BaseT(X) портами
IM-6700A-2SSC4TX Fast Ethernet модуль з 2 single-mode 100BaseFX портами з SC з`єднувачами і 4 10/100BaseT(X) портами
IM-6700A-4MSC2TX Fast Ethernet модуль з 4 multi-mode 100BaseFX портами з SC з`єднувачами і 2 10/100BaseT(X) портами
IM-6700A-4MST2TX Fast Ethernet модуль з 4 multi-mode 100BaseFX портами з SC з`єднувачами і 2 10/100BaseT(X) портами
IM-6700A-4SSC2TX Fast Ethernet модуль з 4 single-mode 100BaseFX портами з SC з`єднувачами і 2 10/100BaseT(X) портами
IM-6700A-8PoE Fast Ethernet PoE+ модуль з 8 100BaseT(X) PoE/PoE+ портами (Тільки для серії IKS-6728A-8PoE)
Gigabit Ethernet модулі, SFP-1G
Моделі з робочою температурою від 0 до 60°C
SFP-1GSXLC Компактний трансивер (SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від 0 до 60°C
SFP-1GLSXLC Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від 0 до 60°C
SFP-1G40BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1GLXLC Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від 0 до 60°C
SFP-1GLHLC Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від 0 до 60°C
SFP-1GLHXLC Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від 0 до 60°C
SPF-1GZXLC Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від 0 до 60°C
SPF-1GEZXLC Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 110 km,
робоча температура від 0 до 60°C
SFP-1GEZXLC-120 Компактний трансивер  (SFP) з 1000BaseEZX, LC з'єднувач, 120 km,
робоча температура від 0 до 60°C
SFP-1G10ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G10BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G20ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
SFP-1G20BLC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm, робоча температура від 0 до 60°C
SFP-1G40ALC Компактний трансивер (SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm, робоча температура від 0 до 60°C
Моделі з робочою температурою від  -40 до 85°C
SFP-1GSXLC-T Компактний трансивер ( SFP) з 1000BaseSX, LC з'єднувач, 0,5 km,
робоча температура від  -40 до 85°C
SFP-1GLSXLC-T Компактний трансивер (SFP) з 1000BaseLSX, LC з'єднувач, 2 km,
робоча температура від  -40 до 85°C
SFP-1GLXLC-T Компактний трансивер (SFP) з 1000BaseLX, LC з'єднувач, 10 km,
робоча температура від  -40 до 85°C
SFP-1GLHLC-T Компактний трансивер (SFP) з 1000BaseLH, LC з'єднувач, 30 km,
робоча температура від  -40 до 85°C
SFP-1GLHXLC-T Компактний трансивер ( SFP) з 1000BaseLHX, LC з'єднувач, 40 km,
робоча температура від  -40 до 85°C
SPF-1GZXLC-T Компактний трансивер  (SFP) з 1000BaseZX, LC з'єднувач, 80 km,
робоча температура від  -40 до 85°C
SFP-1G10ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G10BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 10 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G20ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G20BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 20 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
SFP-1G40ALC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1310 nm, RX 1550 nm,
робоча температура від -40 до 85°C
SFP-1G40BLC-T Компактний трансивер ( SFP) WDM (BiDi) з 1 1000BaseSFP портом, LC з'єднувач, 40 km, TX 1550 nm, RX 1310 nm,
робоча температура від -40 до 85°C
