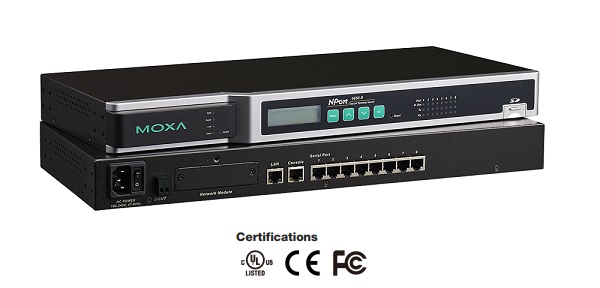

Серія NPort 6610 / 6650
  8/16/32 - портові асинхронні термінальні сервери безпеки


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Запитати

8/16/32 - портовые асинхронные серверы безопасности

NPort® 6000 — це термінальний сервер, який використовує протоколи SSL і SSH для передачі зашифрованих послідовних даних через Ethernet. До NPort® 6000 можна підключити до 32 послідовних пристроїв будь-якого типу, використовуючи ту саму IP-адресу. Порт Ethernet можна налаштувати на звичайне або безпечне з’єднання TCP/IP. Сервери захищених пристроїв NPort® 6000 є правильним вибором для додатків, які використовують велику кількість послідовних пристроїв, розміщених у невеликому просторі. Порушення безпеки неприпустимі, і серія NPort® 6000 забезпечує цілісність передачі даних з підтримкою алгоритмів шифрування DES, 3DES і AES. До NPort® 6000 можна підключати послідовні пристрої будь-якого типу, і кожен послідовний порт на NPort® 6000 можна налаштувати незалежно для передачі RS-232, RS-422 або RS-485.  Немає втрати даних, якщо пропало з’єднання по Ethernet     NPort® 6000 є надійним сервером пристроїв, який забезпечує користувачам безпечну передачу даних з послідовного протоколу в Ethernet і орієнтований на клієнта апаратне забезпечення. Якщо з’єднання Ethernet пропало, NPort® 6000 поставить в чергу всі послідовні дані у своєму внутрішньому буфері порту 64 КБ. Коли Ethernet-з’єднання буде відновлено, NPort® 6000 негайно загрузить усі дані в буфері в тому порядку, в якому вони були отримані. Користувачі можуть збільшити розмір буфера порту, встановивши SD-карту.  LCD-панель спрощує налаштування     NPort® 6600 має вбудовану РК-панель для налаштування. На панелі відображаються ім’я сервера, серійний номер та IP-адреса, а також будь-які параметри конфігурації сервера пристроїв, такі як IP-адреса, маска мережі та адреса шлюзу, можна легко та швидко оновити.                  Термінуючі резистори     NPort® 6600 забезпечує регульовані резистори завершення, підтягування високого та низького рівня для зв'язку RS-485. У деяких критичних середовищах може знадобитись завершення запобіжних резисторів, для відображення послідовних сигналів, а резистори високого та низького рівня можуть потребуватись для регулювання підтримки цілісності електричного сигналу. Оскільки жоден набір значення резисторів не підходить для кожного середовища, NPort® 6600 дозволяє вручну налаштувати значення резисторів для кожного порту за допомогою вбудованих DIP-перемікачів. Детальніше (зовнішній вигляд, розміри та роз'єми) >>>

Особливості Зробіть Ваші пристрої "Internet ready" - інтрнет готовими  РКІ для зручної IP конфігурації  Підтримка IPv6 Широкий набір операційних мод - TCP Server, TCP Client, UDP, Pair Connection,  Real COM driver і RFC2217 MOXA NPort 6610 має RS-232, а MOXA NPort 6650 - RS-232/422/485 інтерфейси Secure Ethernet Data мода для TCP Server, TCP Client, Pair connection і Real COM driver  Вибір швидкості з'єднання 2- або 4-дротовий RS-485 з патентованою технологією ADDC™ (Automatic Data Direction Control) 1 x 10/100BaseTX (RJ45) і підтримкка 802.3af (Power Over Ethernet) - живлення по Ethernet Буфер порту охороняє від втрати даних при обриві Ethernet з'єднання Використання SD карти розширює буфер зберігання Сокет для мережевого розширення - Network Module  Специфікації

Мережа  Ethernet 10/100 Mbps, RJ45 Захист Вбудований 1.5 KV magnetic isolation  Оптика (Network Module) Тип 100BaseFX, SC з'єднувач Відстань Multi mode: від 0 до 4 km, 1310 nm (62.5/125 µm, 500 MHz*km) Single mode: від 0 до 40 km, 1310 nm (9/125 µm, 3.5 PS/(nm*km))  Мін TX вихід Multi mode: -20 dBm Single mode: -5 dBm Макс. TX вихід Multi mode: -10 dBm Single mode: 0 dBm  Чутливість від -36 до -32 dBm (Single), від  -34 до -30 dBm (Multi)

Послідовний інтерфейс

Тип інтерфейсу NPort 6610: RS-232, RJ45 (8 pins) NPort 6650: RS-232/422/485, RJ45 (8 pins) Кількість портів 8, 16, 32 в залежності від моделі Сигнали NPort 6610:  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD NPort 6650:  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND, DCD RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-дрот): Data+, Data-, GND RS-485 (4-дрот): Tx+, Tx-, Rx+, Rx-, GND Захист портів 15 KV EDS для всіх сигналів Консольний порт RS-232 (8-pin RJ45)

Комунікаційні параметри

Безпечні режими роботи Reverse SSH, Secure Pair Connection, Secure Real COM, Secure TCP Client, Secure TCP Server, SSH Стандартні режими роботи Disabled, Ethernet Modem, Pair Connection, PPP, Printer, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, Terminal, UDP Парність None, Even, Odd, Space, Mark Біт даних 5, 6, 7, 8 Стоп біт 1, 1.5, 2 Контроль потоку RTS/CTS, DTR/DSR, XON/XOFF Швидкість від 50 bps до 921.6 Kbps  в тому числі і нестандартні Pull High/Low резистори для RS-485 1 KΩ, 150 KΩ  Термінатори для RS-485 120 Ω

Пам'ять  Слот розширення SD SD слот сумістний 2.0 (до 32 Gb)

Програмне забезпечення

Протоколи ARP, BOOTP, DHCP Client, DNS, HTTP, ICMP, IPv4/IPv6, PPPOE, SMTP, SNMPv1/v2c/v3, SNTP, TCP/IP, Telnet, UDP Конфігурація Web Console (HTTP/HTTPS), Windows Utility, Device Search Utility (DSU), MCC Tool, Serial Console, Telnet/SSH Console Windows Real COM драйвери Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded Fixed TTY драйвери SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6.x, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, macOS 10.12, macOS 10.13, macOS 10.14, macOS 10.15 Linux Real TTY драйвери Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x Android API Android 3.1.x та новіших версій Управління SNMP MIB-II IP маршрутизація Статична, RIP-I, RIP-II

Функції безпеки Аутентифікація Local database, RADIUS, TACACS+ Шифрування HTTPS, AES-128, AES-256, HMAC, RSA-1024, SHA-1, SHA-256, SHA-384 Протоколи безпеки HTTPS (TLS 1.2), SNMPv3, SSHv2 Живлення

Живлення AC моделі: 100 to 240 VAC DC -48V моделі: ±48 VDC (20 to 72 VDC, -20 to -72 VDC) DC -HV моделі: 110 VDC (88 to 300 VDC) Споживання DC моделі: 293 mA @ 48 VDC, 200 mA @ 88 VDC AC моделі: 140 mA @ 100 VAC (8 ports), 192 mA @ 100 VAC (16 ports), 285 mA @ 100 VAC (32 ports) Контакти аварії один релейний вихід з мах навантаженням 1A@24 VDC Захист 1 KV burst (EN61000-4-4: EFT/B), 0.5 KV surge (EN61000-4-5)

Механічні

Корпус SECC (1 mm) IP30  Розміри Без вух: 440 x 195 x 44 мм  З вухами: 480 x 195 x 44 мм Вага NPort 6600-8:  3460 г NPort 6600-16: 3580 г  NPort 6600-32: 3600 г Час напрацювання на відмову NPort 6610-8: 135 891 год NPort 6610-16: 102 373 год NPort 6610-32:  68 707 год NPort 6650-8: 636 600 год NPort 6650-16: 439 673 год NPort 6650-32:  310 078 год NPort 6650-8-HV-T: 501 171 год NPort 6650-16-HV-T: 380 006 год NPort 6650-32-HV-T: 290 914 год

Навколишнє середовище

Робоча температура від 0 до 55°C - стандартні моделі від -40 до 75°C - Т-моделі від -40 до 85°C - HV моделі Відносна вологість від 5 до 95% RH Температура зберігання від -40 до 75°C від -40 до 85°C - HV моделі

Сертифікати

Safety  UL 60950-1, EN 60950-1  EMC  EN 55032/24  EMI   CISPR 32, FCC Part 15B Class A  EMS NPort 6600 Models (except -48V/-HV models): IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 NPort 6600-48V Models: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF NPort 6650-HV Models: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF  Traffic Control  NEMA TS2  Freefall   IEC 60068-2-34  Vibration  IEC 60068-2-6 Green Product  RoHS, CRoHS, WEEE

Інформація для замовлення

Звичайне температурне виконання (від 0 до 55°C) NPort 6610-8 8-портовий RS-232 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6610-8-48V 8-портовий RS-232 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C NPort 6610-16 16-портовий RS-232 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6610-16-48V 16 - портовий RS-232 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C NPort 6610-32 32 - портовий RS-232 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6610-32-48V 32 - портовий RS-232 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C NPort 6650-8 8-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6650-8-48V 8-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C NPort 6650-16 16-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6650-16-48V 16 - портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C NPort 6650-32 32 - портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від 0 до 55°C NPort 6650-32-48V 32 - портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, ±48 VDC, температурний діапазон від 0 до 55°C Розширене температурне виконання (від -40 до 75/85°C) NPort 6650-8-T 8-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 100-240 VAC), температурний діапазон від -40 до 75°C NPort 6650-16-T 16-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 100-240 VAC, температурний діапазон від -40 до 75°C NPort 6650-8-HV-T 8-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 110 VDC; від 88 до 300 VDC, температурний діапазон від -40 до 85°C NPort 6650-16-HV-T 16-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 110 VDC; від 88 до 300 VDC, температурний діапазон від -40 до 85°C NPort 6650-32-HV-T 32-портовий RS-232/422/485 в Ethernet термінальний сервер безпеки, 110 VDC; від 88 до 300 VDC, температурний діапазон від -40 до 85°C Комплект поставки :  - 1 NPort 6610/6650   - Посібник зі швидкого встановлення (Quick Installation Guide)  - Кабель 1 x DB9 male to RJ45 8-pin  - Інсталяційний комплект: 2 x rack-mounting ear  - Кабель живлення (моделі змінного струму) Модулі розширення (можна придбати додатково)    NM-TX01  1 RJ45 Ethernet Module   NM-TX02  2 RJ45 Ethernet Module   NM-FX02-S-SC   2 Single Mode Fiber Ethernet Modules з SC з'єднувачем і   Fiber redundancy  NM-FX02-M-SC  2 Multi Mode Fiber Ethernet Modules з SC з'єднувачем і   Fiber redundancy   NM-FX01-M-SC   1 Multi Mode Fiber Ethernet Module з SC з'єднувачем  NM-FX01-S-SC  1 Single Mode Fiber Ethernet Module з SC з'єднувачем  NM-Modem  PSTN модем з RJ11 з'єднувачем  NM-TX01-T  1 RJ45 Ethernet Module), температурний діапазон від -40 до 75°C  NM-TX02-T  2 RJ45 Ethernet Module, температурний діапазон від -40 до 75°C  NM-FX02-S-SC -T  2 Single Mode Fiber Ethernet Modules з SC з'єднувачем і   Fiber redundancy, температурний діапазон від -40 до 75°C  NM-FX02-M-SC-T  2 Multi Mode Fiber Ethernet Modules з SC з'єднувачем і   Fiber redundancy, температурний діапазон від -40 до 75°C  NM-FX01-M-SC -T  1 Multi Mode Fiber Ethernet Module з SC з'єднувачем, температурний діапазон від -40 до 75°C  NM-FX01-S-SC-T  1 Single Mode Fiber Ethernet Module з SC з'єднувачем, температурний діапазон від -40 до 75°C
