Індустріальні комп'ютери MOXA x86 панельні


  Серія MPC-2190

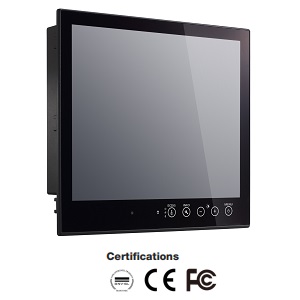

  19-дюймові безвентиляторні панельні комп’ютери з калібруванням кольору ECDIS

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  панельний комп'ютер морського виконання



    Комп'ютери серії MOXA MPC-2190 - 19 дюймові комп'ютери спеціально розроблені для використання в морських додатках і мають попереднє ECDIS калібрування. Базовані на процесорах високої продуктивності 3 покоління, панельні комп'ютери MOXA MPC-2190 забезпечують 4 GB системної пам'яті для забезпечення необхідної швидкості відображення графіки в морських застосуваннях. MOXA MPC-2190 мають два RS-232/422/485 послідовних порти, чотири NMEA 0183 порти і два порти Gigabit Ethernet LAN порти. Панельний комп'ютер MPC-2190 підтримує широкий спектр серійних і морських інтерфейсів, а також високошвидкісні комунікацій, забезпечує резервування по мережі.

   Серія MPC-2190 поставляється з рядом засобів особливо корисних в промислових умовах (в тому числі забезпечує повний діапазон регулювання яскравості, має широкий кут огляду і інноваційну технологію оптичного з'єднання (optical bonding) для матриці), а також кілька нововведень особливо корисних в морських умовах: зручне OSD управління - SavvyTouch, датчик наближення для зручного регулювання в повній темряві, повідомлення BIOS-рівня про стан обладнання (корисно для визначення ситуації якщо не відбулося завантаження) і кнопка ECDIS швидкого перемикання (в моделях, що підтримують кольорове калібрування ECDIS), що дозволяє миттєво здійснити коригування яскравості для будь-якої з трьох попередньо встановлених калібровок, що відповідає стандарту ECDIS. На додаток до цього, серія MPC-2190 має модульну конструкцію, що робить інтеграцію цього пристрою в нові або існуючі промислові системи набагато простіше, знижуючи витрати на розгортання і загальний час виходу на ринок.
   Серія панельних комп'ютерів MOXA MPC-2190 сумісна з численними промисловими морськими стандартами, такими як IEC 60945, IEC 61162, IEC 61174, DNV, і IACS E10 і протестована на стійкість в морських додатках. IP54 (передня панель) і IP22 (задня панель) корпусу забезпечує надійний його захист в жорстких морських умовах.
   Моделі MOXA MPC-2190 з ECDIS IEC 61174 калібруванням доступні на замовлення і є ідеальним рішенням для використання в навігаційних системах.

Детальніше (зовнішній вигляд, розміри) >>>
 Особливості
19 дюймовий комп'ютер
Инноваційний контроль SavvyTouch
Процесор 3 покоління Intel® Core ™ (стандартно: Celeron® 1047UE, 1.40 GHz з Intel® HD графічним контролером)
Вбудований NMEA0183 і 3-в-1 програмно обираний RS-232/422/485 інтерфейси (DI / DO і LPT на вимогу)
Джерела живлення (AC & DC)
Додатковий захист екрану і сенсорний екран за запитом
Калібрування кольору (ECDIS сумісні)
Виконання без вентиляторів з підтримкою технології FloTHERM®
 Специфікації
Апаратна частина
Процесор MPC-2190Z-W7E/2190X/2190Z: Intel® Celeron® Processor 1047UE (2M Cache, 1.40 GHz)
MPC-2197X/2197Z: Intel® Core™ i7-3517UE Processor (4M Cache, up to 2.80 GHz)
Чіпсет Mobile Intel® HM65 Express Chipset
Графічний контролер Intel® HD Graphics 520
Відео вихід 2 типи: 1 DVI-D, 1 VGA (female)
Цифрові входи і виходи 4 DI, 4 DO або 8 DI, 8 DO (опціонально)
LPT порт 1 (доступний по запиту)
Buzzer від 75 до 85 db (IEC 60945 сумісний)
Системна пам'ять SODIMM DDR3/DDR3L slot x 1 (4 GB DDR3/DDR3L встановлено)
Підтримувані ОС Windows 7 Pro for Embedded Systems
Windows Embedded Standard 7 (WS7P) 64-bit
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
BIOS 64 Mbit Flash BIOS, SPI типу, підтримка ACPI
Накопичувачі 2 SATA III інтерфейс
USB USB 2.0 x 4 хостів, тип A з'єднувач, підтримка системного завантаження
Інша периферія
Аудіо Line-in і line-out інтерфейси, 3.5 mm роз'єм
Клавіатура і миша 2 PS/2 інтерфейс, що підтримує стандартні PS/2 клавіатури і PS/2 миші через кабель Y-типу
Дисплей
Контролер Intel GS45
Роздільна здатність • VGA: 640 x 480
• SVGA: 800 x 600
• XGA: 1024 x 768
• SXGA: 1280 x 1024
Час відповіді 20 ms
Розмір 19’’ видима область
Тип панелі MVA
Співвідношення сторін 5:4
Інтерфейс Двоканальний LVDS
Контраст 2000:1
Яскравість 300 cd/m2
Кут огляду 178/178
Активна робоча область 376.32 (В) x 301.06 (Ш) мм
Число кольорів (8bits/колір)
Мережа
LAN 10/100/1000 Mbps порт x 2 (RJ45)
Magnetic Isolation Protection Вбудована 1.5 kV
Послідовні порти (Serial)
Стандарт 2 RS-232/422/485 порти (програмно-обирані)
Число портів 2
З'єднувач DB9 male
Послідовні порти - параметри
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Швидкість від 50 bps до 115.2 Kbps
Контроль потоку RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485
Послідовні порти - сигнали
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-4 дротовий TxD+, TxD-, RxD+, RxD-, GND
RS-485-2 дротовий Data+, Data-, GND
NMEA інтерфейс
Стандарт 8 NMEA 0183 портів, NMEA 2000: шина CAN (доступна за запитом)
Базовий стандарт RS-422
Оптичний захист ±6 kV розряд для контактів, ± 8 kV розряд по повітрю
Диференціал вольт -15 V to + 15 V
Швидкість 4800 bps
Біти даних 8
Стоп біти 1, 1.5, 2
Паритет None
Handshake None
Фронтальна панель
Світлодіод MENU (меню), Brightness (яскравість), INFO (інфо), ECDIS (установка профайла), Day/Dusk/Night (день-похмуро-ніч), Storage (пристрій зберігання)
Smart OSD Так
Світлодіоди
Система Power, Storage
LAN 100M/Link x 2, 1000M/Link x 2 (на з'єднувачі)
Живлення
Вхідне живлення від 115 до 230 VAC, 50/60 Hz, 24 VDC
Споживання від 40 до 125 W
Механічні
Розміри (Ш x Д x В) 429 x 387 x 74.5 мм   Детальніше розміри >>>
Вага 7.8 кг
Кріплення "Втоплений"
Матеріал алюміній
Навколишнє середовище
Робоча температура від -15 до 55°C
Температура зберігання від -20 до 60°C
Відносна вологість від 5 до 95% без конденсату
IP захист • Front: IP 54
• Rear: IP 22
Захист від вібрації • 0.7 g @ DNV2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr per axis
• 1 Grms @ DNV2.4, random wave, 3-100 Hz, 2.5 hr per axis
• 2.1 g @ DNV2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5 hr per axis
Сертифікати
Safety EN 60950-1, IEC 60950-1, UL 60950-1
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0,5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
Вібрація IEC 60068-2-6, IEC 60945, IEC 60068-2-64, DNVGL-CG-0339
Морські ABS, CCS, DNV-GL
Директиви RoHS, CRoHS, WEEE
Reliability
Тригер перезавантаження Вбудований таймер (WDT watchdog timer), налаштовується для скидання в разі "зависання", інтервал 1-255 секунди; програмно встановлюваний



 Інформація для замовлення
¤ Моделі
MPC-2190X 19” ECDIS панельний комп'ютер морського виконання на базі процесора Celeron 1047UE 1.4 GHz, NMEA 0183, VGA, DVI, audio, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти, AC/DC живлення, робоча температура від -15 до 55°C, tape bonding
MPC-2190Z 19” ECDIS панельний комп'ютер морського виконання на базі процесора Celeron 1047UE 1.4 GHz, NMEA 0183, VGA, DVI, audio, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти, AC/DC живлення, робоча температура від -15 до 55°C, tape bonding, ємнісний сенсорний екран
MPC-2190Z-W7E 19” ECDIS панельний комп'ютер морського виконання на базі процесора Celeron 1047UE 1.4 GHz, NMEA 0183, VGA, DVI, audio, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти, AC/DC живлення, робоча температура від -15 до 55°C, tape bonding, ємнісний сенсорний екран, встановлена W7E 64 GB SSD
MPC-2197X 19” ECDIS панельний комп'ютер морського виконання на базі процесора Intel Core i7 3517UE 2,8 GHz, NMEA 0183, VGA, DVI, audio, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти, AC/DC живлення, робоча температура від -15 до 55°C, tape bonding
MPC-2197Z 19” ECDIS панельний комп'ютер морського виконання на базі процесора Intel Core i7 3517UE 2,8 GHz, NMEA 0183, VGA, DVI, audio, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти, AC/DC живлення, робоча температура від -15 до 55°C, tape bonding, ємнісний сенсорний екран
