Серія
UC-8410A
|
 |

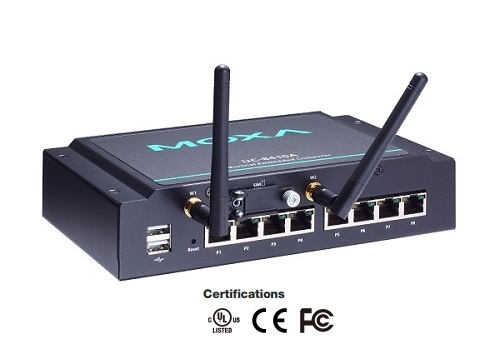

Комп'ютери серії MOXA UC-8410A засновані на Freescale Cortex-A7 dual-core 1 GHz RISC процесорі і призначені для створення різних додатків користувача. Серія MOXA UC-8410A представляє собою універсальний комп'ютер з вісьмома RS-232/422/485 послідовними портами, трьома 10/100/1000 Mbps Ethernet портами, чотирма цифровими каналами введення і виведення, PCIe mini слотом для бездротових модулів, одним mSATA слотом і двома USB 2.0 хостами. MOXA UC-8410A має вбудовану 1 GB SD карту і 512 MB DDR3 SDRAM, що достатньо для виконання на ньому різних додатків, а mSATA слот може використовуватися для додаткового розширення пам'яті.
Комп'ютер має великі обчислювальні і комунікаційні можливості при дуже малому тепловиділенні.
Попередньо встановлена операційна система Linux Debian 8 забезпечує відкрите програмне операційне середовище для розробки програм користувача. Це означає, що програмне забезпечення, написане для настільної системи PC, може бути легко перенесене на платформу MOXA UC-8410A, використовуючи крос компілятор без модифікації програмних кодів. Застосування MOXA UC-8410A значно знижує вартість і час розробки власних індустріальних додатків.
Додатково до стандартної моделі, є модель з розширеною робочою температурою від -40° до 75°C), що дозволяє застосовувати MOXA UC-8410A в жорстких промислових середовищах.
|
|
|
|
Особливості |
|
 |
Процесор
двоядерний Freescale
LS1021A Coretex-A7 1 GHz |
|
512
MB DDR3 SDRAM |
|
8 RS-232/422/485
портів |
|
4
цифрові канали введення і виведення |
|
Три 10/100.1000 Mbps Ethernet
порти |
|
2 USB 2.0
хости |
|
PCIe mini
слот для бездротових модулів |
|
Попередньо встановлений
Debian ARM 8 |
|
DIN-Rail
або настінне кріплення |
|
Безвентиляторне виконання |
|
Моделі з розширеним температурним діапазоном |
|
Специфікації |
|
 Комп'ютер |
| Процесор |
ARMv7 Cortex-A7 dual-core 1 GHz |
| USB |
USB hosts x 2,
сумісних з USB 2.0 тип A |
| DRAM |
512 MB DDR3 SDRAM
вбудована (до 1 GB, по запиту) |
| Попередньо інстальована
ОС |
Debian ARM 8 |
| Пам'ять |
| Основна |
1 GB SD |
| Розширення пам'яті |
mSATA
слот |
| LAN
інтерфейс |
| Ethernet |
3 auto-sensing 10/100/1000 Mbps
порти (RJ45) |
| Число
портів |
3 |
| Magnetic Isolation Protection |
1.5 KV |
| Послідовні інтерфейси |
| Стандарт |
8 RS-232/422/485
портів, програмно-обирані (8-pin RJ45) |
| Консольний
порт |
RS-232 (TxD, RxD, GND), 4-pin
роз'єм (115200, n, 8, 1) |
| Параметри послідовного інтерфейсу |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control)
для RS-485 |
| Швидкість |
від
50 bps до 115.2 Kbps (підтримка нестандартних швидкостей) |
| Сигнали послідовного інтерфейсу |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи |
| Каналів |
4, source type |
| Вхідне
живлення |
від
0 до 30 VDC |
| Ізоляція |
3
KV оптична |
| З'єднувач |
10-pin
термінальний блок під гвинти (4
точки, COM, GND) |
| Рівень вхідної напруги для "сухих" контактів |
Логічний рівень
0: "закритий"-
GND;
Логічний рівень 1:
Відкритий |
| Рівень вхідної напруги для "мокрих" контактів |
Логічний рівень
0: +3V max;
Логічний рівень 1: +10V до +30V (COM to DI)
|
| Цифрові
виходи |
| Каналів |
4 sink type |
| Вихідне
живлення |
24 VDC
номінальне, відкритий колектор 30 В |
| Вихідний струм |
Max.
200 mA на канал |
| З'єднувач |
10-pin
термінальний блок під гвинти (4
точки, GND) |
| Ізоляція |
3 KV
оптична |
| Світлодіодна індикація |
| Система |
Power, Ready, Storage,
Diagnostic, Wireless |
| LAN |
100M/Link/Act x 3, 1000M/Link/Act x 3
(на з'єднувачах) |
| Послідовні інтерфейси |
TxD x 8, RxD x 8
(на з'єднувачах) |
| Фізичні |
| Корпус |
SECC
метал (1 мм) |
| Вага |
1000
г |
| Кріплення |
DIN-Rail,
настінне |
| Розміри
(Ш x Д x В) |
200 x
48.6 x 120
мм |
Розміри:
|
| Навколишнє середовище |
| Робоча
температура |
від
-10 до 60°C
від -40 до 75°C -T моделі |
| Температура
зберігання |
від
-20 до 75°C
від -40 до 85°C -T моделі |
| Відносна вологість |
від
5 до 95% RH |
| Anti-Vibration |
2 Grms @ IEC-68-2-34, random wave, 5-500 Hz, 1 hr per axis |
| Anti-Shock |
20 g @ IEC-68-2-27, half sine wave, 11 ms |
| Живлення |
| Вхідне
живлення |
Вхідне:
від 12 до 48 VDC (3-pin термінальний блок) |
| Споживання: |
19
W
• при напрузі від 12 до 48 VDC, споживання
від 1.57 до 0.42 A |
| Сертифікати |
| Safety |
UL 60950-1, CCC (GB9254, GB17625.1) |
| EMC |
EN 55022 Class A, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A |
| Інше |
| Засоби попередження |
Звуковий
сигнал і RTC (real-time clock) |
| Тригер автоматичного перезавантаження |
WDT
(watchdog timer) |
Програмна частина
Linux |
| ОС |
Linux Debian
8 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| Kernel Version |
GNU/Linux
3.12 |
| System Shell |
DASH
(default), BASH |
| Text Editor |
vim,
nano |
| File System |
Ext2, Ext3, Ext4 |
| Internet Protocol Suite |
TCP, UDP, IPv4, SNMPv2, ICMP, ARP, HTTP, ICMP, ARP, DHCP, NTP, NFS, SSH, SFTP, RSYNC, SSL |
| Internet Security |
OpenVPN, iptables firewall |
| Cryptographic Hardware Accelerators |
AES, SHA, OpenSSL |
| Self Diagnosis |
Check status of system and hardware component via software method |
| Linux Board Support Packages (BSP) |
GCC C/C++ cross development tool chainBootloader/ Kernel/ filesystem |
| Cellular Networking |
QMI (Qualcomm MSM Interface): Glib-based library for talking to WWAN modems and devices that speak the Qualcomm MSM Interface (QMI) protocol. |
| Watchdog |
Features a hardware function to trigger system reset in a user specified time interval (Linux standard provided) |
| Application Development Software |
• Moxa API Library (Watchdog timer, Moxa serial I/O control,
Moxa DI/DO API)
• GNU C/C++ cross-compiler
• GNU C library
• GDB source-level debugging server |
| Software Protection |
Encryption tool for user executable files (based on patented Moxa technology |
|
Інформація для замовлення |
|
|
|
| Звичайне температурне виконання |
| UC-8410A-LX |
RISC
базований комп'ютер з Cortext-A7 1 GHz dual-core процесором, вісьмома RS-232/422/485 послідовними портами, трьома 10/100/1000 Mbps Ethernet портами, чотирма цифровими каналами введення і виведення, PCIe mini слотом для бездротових модулів, mSATA слотом і двома USB 2.0 хостами,
Linux OS Debian ARM8, робоча
температура від -10 до 60°C
|
|
Розширене температурне виконання |
| UC-8410A-T-LX |
RISC
базований комп'ютер з Cortext-A7 1 GHz dual-core процесором, вісьмома RS-232/422/485 послідовними портами, трьома 10/100/1000 Mbps Ethernet портами, чотирма цифровими каналами введення і виведення, PCIe mini слотом для бездротових модулів, mSATA слотом і двома USB 2.0 хостами,
Linux OS Debian ARM8, робоча
температура від -40 до 75°C
|
| Опціонально: |
| Живлення |
| PWR-24250-DT-S1 |
Адаптор живлення |
| Шнур живлення |
| PWC-C7EU-2B-183 |
Шнур живлення
2-pin з'єднувач, Euro вилка |
| Кабель |
| CBL-F9DPF1x4-BK-100 |
Консольний
кабель 4-pin з'єднувач |
| Модулі |
| CELLULAR-LTE-EU(LE910) |
1 LTE
модуль, 1 антена з кабелем і з'єднувачем, 2 гвинти, 1
стопорна шайба, 1 гайка, 1 теплова накладка |
| Wi-Fi-BGN(252NI) |
1 Wi-Fi
модуль, 2
антени з кабелем і з'єднувачем, 2 гвинти, 2
стопорні шайба, 2 гайки, 1 теплова накладка |
| Антени |
| ANT-LTE-ASM-02 |
GPRS/EDGE/UMTS/HSPA/LTE, 2 dBi, omni-directional, rubber duck |
| ANT-WDB-ARM-02 |
2.4/5.5 GHz 2 dBi dual-band, RP-SMA
(male) з'єднувач |
|
|
