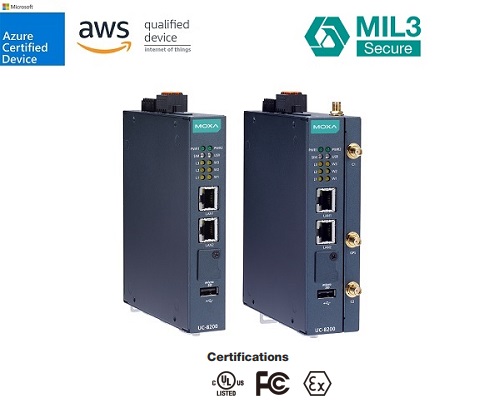

Серія UC-8200
   Двоядерний шлюз IIoT на базі Arm Cortex-A7 із вбудованим LTE Cat. 4, 1 міні-слотом PCIe
   розширення для модулів Wi-Fi, 1 портом CAN, 4 DI, 4 DO,
   робоча температура від -40 до 75 °C

Специфікація | Інформація для замовлення | Документація та завантаження | ЗАПИТАТИ

  Двоядерний шлюз IIoT на базі Arm Cortex-A7

  Обчислювальна платформа UC-8200 призначена для вбудованої обробки і збору даних. Комп'ютер оснащен подвійними послідовними портами RS-232/422/485, подвійними портами Ethernet 10/100/1000 Мбіт/с та одним CAN-портом, а також подвійним роз'ємом Mini PCIe для підтримки Wi-Fi / стільникових модулів. Ці універсальні можливості дозволяють користувачам ефективно адаптувати UC-8200 до різноманітних складних комунікаційних рішень.

   UC-8200 побудований на базі двоядерного процесора Cortex-A7, оптимізованого для використання в системах моніторингу енергії, але широко застосовується до різноманітних промислових рішень. Завдяки гнучким можливостям взаємодії, цей крихітний вбудований комп'ютер є надійним і безпечним шлюзом для збору та обробки даних на польових сайтах, а також корисною комунікаційною платформою для багатьох інших масштабних розгортань.

   Широкотемпературні моделі з підтримкою LTE доступні для додаткової температури. Усі блоки ретельно перевіряються в тестовій камері, гарантуючи, що обчислювальні платформи з підтримкою LTE підходять для широкотемпературних застосувань.

Особливості

Двоядерний 1 ГГц Armv7 Cortex-A7 процесор

Moxa Industrial Linux з 10-річною покращеною довгостроковою підтримкою

2 порти 10/100/1000 Мбіт/с Ethernet

Вбудований LTE Cat. 4 модуль з підтримкою діапазону США / ЄС / APAC

Два слоти для SIM-карт

1 порт CAN підтримує CAN 2.0A / B

SD сокет для розширення пам'яті

Програмовані світлодіоди та програмована кнопка для легкої установки та обслуговування

Широкий діапазон температур від -40 до 85° C і від -40 до 70° C з включеною LTE

Специфікації

Апаратна частина

Комп'ютер

Процесор Двоядерний 1 ГГц Armv7 Cortex-A7

ОС Moxa Industrial Linux (Debian 9, ядро 4.4)

DRAM 2 ГБ DDR3L

Пам'ять 8 GB eMMC

Розширення пам'яті Розетка MicroSD (SD 3.0) x 1

Комп'ютерний інтерфейс

TPM UC-8210-T-LX-S: TPM v2.0
UC-8220-T-LX-AP-S: TPM v2.0
UC-8220-T-LX-EU-S: TPM v2.0
UC-8220-T-LX-US-S: TPM v2.0

Порти Ethernet Auto-sensing 10/100/1000 Mbps ports (RJ45) x 2

Серійні порти RS-232/422/485 порти x 2, software selectable (DB9 male)

CAN Порти CAN 2.0 A/B x 1 (DB9 male

Цифрові входи DI x 4

Цифрові виходи DO x 4

USB 2.0 USB 2.0 hosts x 1, type-A

Роз'єм для антен Wi-Fi UC-8220-T-LX: RP-SMA x 2

Роз'єм для стільникових антен UC-8220-T-LX: SMA x 2

GPS-антенний роз'єм UC-8220-T-LX: SMA x 1

Слоти для розширення UC-8220-T-LX: mPCIe slot x 2

Формат SIM UC-8220-T-LX: Nano

Кількість SIM-карт UC-8220-T-LX: 2

Кнопки Програмована кнопка

LAN інтерфейс

Magnetic Isolation Protection вбудована 1.5 KV

Serial інтерфейс

Біти даних 5, 6, 7, 8

Стоп біти 1, 1.5, 2

Паритет Non, Even, Odd, Space, Mark

Консольний порт 1 x 4-pin до DB9

Сигнали Serial

RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND

RS-422 TxD+, TxD-, RxD+, RxD-, GND

RS-485-
4 дротовий TxD+, TxD-, RxD+, RxD-, GND

RS-485
2- дротовий Data+, Data-, GND

CAN інтерфейс

Каналів 1

З'єднувач DB9 male

Тип введення-виведення Напруга / струм

Швидкість передачі 10 - 1000 kbps

Промислові протоколи CAN 2.0A, CAN 2.0B

Ізоляція 2 kV (вбудована)

Сигнали CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V +, GND

Цифрові входи

З'єднувач термінальний блок з гвинтами Euroblock

Сухий контакт Вимкнено: відкрито
Увімкнено: коротко до GND

Ізоляція 3 KV

Тип датчика Мокрий контакт (NPN)
Сухий контакт

Мокрий контакт
(DI до COM) Увімкнено: від 10 до 30 В постійного струму
Вимкнено: від 0 до 3 VDCD

Цифрові виходи

Вихідні канали sink type

Номінал струму 200 мА на канал

Тип з'єднувача термінальний блок з гвинтами

Напруга Номінал 24 В постійного струму, відкритий колектор до 30 В постійного струму

Стільниковий інтерфейс

Стільникові стандарти LTE CAT-4

Параметри смуги (ЄС) UC-8220-T-LX-EU-S: LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
UC-8220-T-LX-EU-S: UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

GPS-інтерфейс

Типи приймачів 72-канальний двигун u-blox M8
GPS / ГЛОНАСС / Галілей

Точність Позиція: 2,5 м CEP
SBAS: 2,0 м CEP

Придбання Допоміжні старти: 3 сек
Холодний старт: 26 се

Чутливість Холодний старт: -148 дБм
Відстеження: -164 дБм

Часовий імпульс від 10,25 Гц до 10 МГц

Світлодіодні індикатори

Система Потужність x 2
Програмований х 1
Індикатор SIM-картки x 1

Сила бездротового сигналу Стільниковий / Wi-Fi x 6

Живлення

Вхідна напруга від 12 до 48 VDC, Надлишкові подвійні входи

Споживання 12 W

Вхідний струм 1 А @ 12 В постійного струму

Фізичні характеристики

Корпус SECC листовой метал, IP30

Вага UC-8210: 560 г
UC-8220: 750 г

Розміри 141.5 x 120 x 39 мм

Кріплення DIN-Rail, wall

   Розміри:

Навколишнє середовище

Робоча температура UC-8210-T-LX: -40 до 85°C
UC-8210-T-LX-S: -40 до 85°C
UC-8220-T-LX: -40 до 70°C
UC-8220-T-LX-US-S: -40 до 70°C
UC-8220-T-LX-EU-S: -40 до 70°C
UC-8220-T-LX-AP-S: -40 до 70°C

Вологість від 5 до 95% RH

Температура зберігання від -20 до 80°C

Anti-Vibration 2 g rms @ IEC 60068-2-34, випадкова хвиля, 5-500 Hz, 1 година по кожній з осей (без доданих USB-пристроїв)

Anti-Shock IEC 60068-2-27

Сертифікати

Safety UL 62368-1, EN 62368-1

EMC EN 55032/35, EN 61000-6-2/-6-4

EMI CISPR 32, FCC Part 15B Class A

EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 k

Hazardous Locations Class I Division 2, ATEX, IECEx Class 1 Division 2, ATEX, and IECEx certifications are underway.
Please contact a Moxa sales representative for details.

Green Product RoHS, CRoHS, WEEE

MTBF

Час UC-8210-T-LX: 716 739 год
UC-8210-T-LX-S: 708 581 год
UC-8220-T-LX: 650 836 годин
UC-8220-T-LX-US-S: 528 574 год
UC-8220-T-LX-EU-S: 528 574 год
UC-8220-T-LX-AP-S: 528 574 год

Стандарти Telcordia (Bellcore) Стандарт TR / SR

Інформація для замовлення

¤ Моделі

UC-8210-T-LX Двоядерний шлюз IIoT на базі Arm Cortex-A7 1 GHz, RAM 2GB, пам'ять 8 GB, Робоча температура -40 до 85°C

UC-8210-T-LX-S Двоядерний шлюз IIoT на базі Arm Cortex-A7 1 GHz, RAM 2GB, TPM, пам'ять 8 GB, Робоча температура -40 до 85°C

UC-8220-T-LX Двоядерний шлюз IIoT на базі Arm Cortex-A7 1 GHz, RAM 2GB, пам'ять 8 GB, 2 Mini PCIe слоти для підтримки Wi-Fi та стільникових модулів, Робоча температура -40 до 70°C
