Arm
Cortex-A8 1 ГГц IIoT-шлюзи з вбудованим LTE Cat. |
 |
|
 |
Комп’ютерна
платформа UC-8100A-ME-T розроблена для вбудованих програм збору
даних. Комп’ютер оснащений подвійними послідовними портами
RS-232/422/485 і подвійними портами Ethernet 10/100 Мбіт/с, а
також роз’ємом Mini PCIe для підтримки стільникових модулів. Ці
універсальні можливості дозволяють користувачам ефективно
адаптувати UC-8100A-ME-T до різноманітних складних
комунікаційних рішень.
|

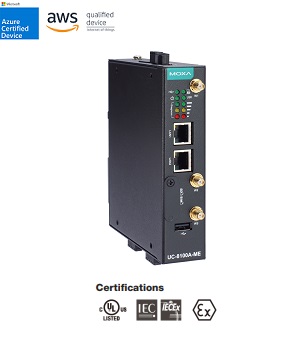

UC-8100A-ME-T
побудований на основі процесора Cortex-A8, який був
оптимізований для використання в системах моніторингу
енергії, але широко застосовний до різноманітних промислових
рішень. Завдяки гнучким варіантам інтерфейсу цей крихітний
вбудований комп’ютер є надійним і безпечним шлюзом для збору
та обробки даних на польових ділянках, а також корисною
комунікаційною платформою для багатьох інших
великомасштабних розгортань.
Доступні широкотемпературні моделі та моделі з підтримкою
LTE. Усі пристрої ретельно перевіряються в тестовій камері,
що гарантує, що обчислювальні платформи з підтримкою LTE
придатні для широкотемпературних додатків. |
|
Особливості |
|
|
 |
Процесор Armv7
Cortex-A8 1000 МГц |
|
ІКомп’ютер з
підтримкою LTE, із сертифікацією
Verizon/AT&T та сертифікатами CE/FCC/UL промислового рівня |
|
Moxa Industrial
Linux з 10-річною високою довгостроковою підтримкою |
|
Подвійні порти
Ethernet з автоматичним визначенням (10/100 Мбіт/с і
10/100/1000 Мбіт/с) |
|
Діапазон робочих
температур від -40 до 70°C |
|
Роз'єм microSD
для розширення пам'яті |
|
Програмовані
світлодіоди та програмована кнопка для легкої установки та
обслуговування |
|
|
|
Специфікації |
|
|
•
Апаратна частина |
|
Процесор |
Armv7 Cortex-A8 1 GHz |
|
ОС |
Moxa Industrial Linux (Debian 9,
ядро 4.4)
Дивіться www.moxa.com/MIL |
|
DRAM |
1 ГБ
DDR3 |
|
Розширення пам'яті
для ПЗ |
8 ГБ eMMC |
|
Слот для зберігання |
Micro SD x 1 |
|
•
Інтерфейс комп'ютера |
|
TPM |
TPM v2.0 |
|
USB 2.0 |
USB 2.0 хости x 1, роз’єм типу A |
|
Порти Ethernet |
порт 10/100 Мбіт/с автоматичного
визначення (роз'єм RJ45) x 2 |
|
Послідовні порти |
RS-232/422/485 x
2, програмно вибирається (terminal
block) |
|
Роз'єм стільникової антени |
SMA x 2 |
|
Роз'єм антени GPS |
SMA x 1 |
|
Формат SIM |
Mini |
|
Кількість SIM-карт |
1 |
|
Слоти розширення |
UC-8112A-ME-T-LX: слот mPCIe x 1 |
|
Кнопки |
Кнопка скидання
"reset" |
|
Консольний порт |
RS-232 (TxD, RxD, GND),
4-контактний вихід (115200, n, 8, 1) |
 Ethernet
інтерфейс |
|
Захист магнітної ізоляції |
1,5 кВ (вбудований) |
| Параметри
Serial інтерфейсу |
|
Біти даних |
5, 6, 7, 8 |
|
Стоп біти |
1, 1.5, 2 |
|
Паритет |
Non, Even, Odd, Space, Mark |
|
Швидкість передачі даних |
від 300
до 921,6 кбіт/с |
| Сигнали
Serial інтерфейсу |
|
RS-232 |
TxD, RxD, RTS, CTS, GND |
|
RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485
- 4 w |
Tx+, Tx-, Rx+, Rx-, GND |
|
RS-485
- 2 w |
Data+, Data-, GND |
| Стільниковий
інтерфейс |
|
Параметри смуги |
Модель EU:
Діапазони LTE: Діапазон 1 (2100 МГц) / Діапазон 3 (1800 МГц)
/ Діапазон 5 (850 МГц) / Діапазон 7 (2600 МГц) / Діапазон 8
(900 МГц) / Діапазон LTE 20 (800 МГц)
Діапазони UMTS: Діапазон 1 (2100 МГц) / Діапазон 2 (1900
МГц) / Діапазон 5 (850 МГц) / Діапазон 8 (900 МГц) |
|
• GPS
інтерфейс |
|
Типи приймачів |
72-channel u-blox M8 engine
GPS/GLONASS/Galileo |
|
Точність |
Положення: 2,5 м CEP
SBAS: 2,0 м CEP |
|
Придбання |
Допоміжні старти: 3 сек
Холодний пуск: 26 сек |
|
Чутливість |
Холодний пуск: -148 дБм
Відстеження: -164 дБм |
|
Часовий імпульс |
Від 0,25 Гц до 10 МГц |
| Індикація |
|
Система |
Power x 1
Programmable x 1
SD slots x 1
USB x 1, Diagnostic x 3 |
|
Потужність
радио сигналу |
Cellular/Wi-Fi x 3 |
| Живлення |
|
Вхідна напруга |
від
12 to 36 VDC |
|
Вхідний струм |
UC-8112A-ME-T-LX: 500 мА при 12
VDC
Усі інші моделі: 700 мА при 12 VDC |
|
Споживання |
UC-8112A-ME-T-LX: 6 Вт
Усі інші моделі: 8 Вт |
| Фізичні
характеристики |
|
Корпус |
Метал |
|
Вага |
550 г |
|
Розміри
(з вухами) |
141 x 125.6 x 33 мм |
|
Кріплення |
Монтаж на DIN-рейку
Настінний монтаж (з додатковим комплектом) |
|
Зовнішній вигляд
Розміри
 |
| Навколишнє
середовище |
|
Робоча температура |
UC-8112A-ME-T-LX: від -40 до
85°C
UC-8112A-ME-T-LX-EU: від -40 до 70°C |
|
Вологість |
від 5 до 95% RH |
|
Температура зберігання |
від -40 до 85°C
|
|
Вібрація |
2 Grms @ IEC 60068-2-64,
випадкова хвиля, 5-500 Гц, 1 година на вісь |
|
Shock |
IEC 60068-2-27 |
| Сертифікати |
|
EMI |
CISPR 32, FCC Part 15B Class A |
|
EMC |
EN 55032/24 |
|
EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF |
|
Безпека |
EN 62368-1, UL 62368-1 |
|
Небезпечні
зони |
Class I Division 2
ATEX
IECEx |
|
Директиви |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарти |
Telcordia (Bellcore) Standard |
|
Час |
UC-8112A-ME-T-LX: 868 326 годин
UC-8112A-ME-T-LX-EU: 677 570 годин |
|
Інформація
для замовлення |
|
|
|
|
¤ Моделі |
|
UC-8112A-ME-T-LX |
Arm Cortex-A8 1
ГГц IoT шлюз,
модуль GPS,
RAM-1 Гб,
2 x RS-232/422/485,
2x
10/100
LAN, 2 x CAN
порта, робоча температура від - 40
до 85°C |
|
UC-8112A-ME-T-LX-EU |
Arm Cortex-A8 1
ГГц IoT шлюз з
вбудованим LTE Cat.,,
модуль GPS, RAM-1
Гб, 2 x RS-232/422/485,
2x
10/100
LAN,, робоча температура від -
40 до 70°C |
|
Аксесуари
(продаються окремо) |
|
Адаптор живлення |
|
PWR-12150-EU-SA-T |
Адаптер живлення,
замок на
роз'ємі, 12 В постійного струму, 1,5
А, 100–240 В змінного струму, штекер Континентальної Європи
(ЄС), робоча температура від -40 до 75°C |
|
Антени |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всеспрямована гумова антена, 1 дБі |
|
ANT-LTE-OSM-03-3m BK |
700-2700 МГц, багатодіапазонна
антена, спеціально розроблена для додатків 2G, 3G і 4G, 3 м
кабель |
|
ANT-LTE-ASM-04 BK |
704-960/1710-2620 МГц,
всеспрямована палкова антена LTE, 4,5 дБі |
|
ANT-LTE-ASM-05 BK |
704-960/1710-2620 МГц, антена
LTE, 5 дБі |
|
ANT-LTE-OSM-06-3m BK MIMO |
Багатодіапазонна антена з
можливістю кріплення на гвинтах для частот
700-2700/2400-2500/5150-5850 МГц |
|
|
