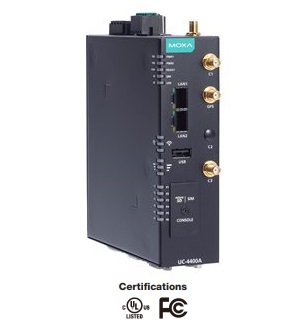

   Серія UC-4400A
  Чотирьохядерні 64-розрядні комп’ютери Arm Cortex-A53 із підтримкою LTE/5G і Wi-Fi 6E


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Компю'тери на базі Arm Cortex-A53

Особливості та переваги
Чотирьохядерний процесор Arm Cortex-A53 1,6 ГГц
Вбудований модуль NR 5G Sub-6GHz із подвійною SIM-карткою та схваленням AT&T
2 порти Ethernet 10/100/1000 Мбіт/с з автоматичним визначенням
Шина CAN і послідовний порт із захистом ізоляції 2 кВ
Moxa Industrial Linux з 10-річною чудовою довгостроковою підтримкою
Вбудований модуль 5G Sub-6GHz NR із подвійною SIM-картою та схваленням AT&T
SD сокет для розширення пам'яті
Підтримка Wi-Fi 6E і 4G LTE Cat.4 з додатковим аксесуаром
Широкий діапазон температур від -40 до 85° C і від -40 до 70° C з включно стільниковим модулем
Готовий до сертифікації ISA/IEC 62443-4-2 SL2


    Обчислювальна платформа UC-4400A розроблена для вбудованих програм збору даних. Комп’ютер має до чотирьох послідовних портів RS-232/422/485, подвійних портів Ethernet 10/100/1000 Мбіт/с і до 2 портів CAN, а також роз’єм Mini PCIe та M.2 E для підтримки LTE Cat. 4 і модулі Wi-Fi 6E. Ці універсальні можливості дозволяють користувачам ефективно адаптувати UC-4400A до різноманітних складних комунікаційних рішень.

    UC-4400A побудовано на базі чотирьохядерного процесора Arm Cortex-A53, оптимізованого для використання в системах моніторингу енергії, але широко застосовного для різноманітних промислових рішень. Завдяки гнучким параметрам інтерфейсу цей крихітний вбудований комп’ютер є надійним і безпечним шлюзом для збору та обробки даних на польових майданчиках, а також корисною комунікаційною платформою для багатьох інших масштабних розгортань.

    Широкотемпературні стільникові моделі доступні для розширених температур. Усі пристрої ретельно перевіряються в випробувальній камері, що гарантує, що обчислювальні платформи з підтримкою стільникового зв’язку підходять для широкотемпературних додатків.


Додатки:

• Енергія сонця/вітру
• Зберігання енергії акумулятора
• Інфраструктура зарядки електромобілів
• Моніторинг об'єкта
• Моніторинг машини



• Нафта і газ
• Вода та стічні води
• Інтелектуальна транспортна система
• Різні додатки шлюзу IIoT


Детальніше (зовнішній вигляд та розміри)  >>>

 Специфікації
 • Апаратна частина
Комп'ютер
Процесор Arm Cortex-A53 quad-core 1.6 GHz
Підтримувані ОС Moxa Industrial Linux 3 (Debian 11, ядро ​​5.10), 2031 EOL
Перегляньте www.moxa.com/MIL
DRAM 4 ГБ LPDDR4
Пам'ять 16 ГБ eMMC
Розширення пам'яті MicroSD (SD 3.0) x 1
Комп'ютерний інтерфейс
Порти Ethernet Auto-sensing 10/100 Mbps ports (RJ45) x 2
Серійні порти Моделі UC-4414/UC-4434/UC-4454:
порти RS-232/422/485 x 4 (програмний вибір, роз’єм DB9)
Моделі UC-4410/UC-4430/UC-4450:
порти RS-232/422/485 x 2 (програмний вибір, роз’єм DB9)
CAN Порти Моделі UC-4414/UC-4434/UC-4454: CAN 2.0 A/B x 2 (DB9 male)
Моделі UC-4410/UC-4430/UC-4450: CAN 2.0 A/B x 1 (DB9 male)
Цифрові входи DIs x 4
Цифрові виходи DOs x 4
USB 2.0  USB 2.0 hosts x 1, type-A
Слоти для розширення Моделі UC-4430/UC-4434/UC-4450/UC-4454:
M.2 E-key слот x 1 (для Wi-Fi)
Моделі UC-4430/UC-4434:
1 слот mPCIe (для LTE)
Консольний порт RS-232 (TxD, RxD, GND), 3-контактний вихід роз’єму (115200, n, 8, 1)
Формат SIM Моделі UC-4430/UC-4434/UC-4450/UC-4454: Nano
Кількість SIM-карт Моделі UC-4430/UC-4434/UC-4450/UC-4454: 2
TPM TPM v2.0
Кнопки Програмована кнопка
LAN інтерфейс
Magnetic Isolation Protection вбудована 1.5 KV
Serial інтерфейс
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Контроль потоку RTS/CTS, XON/XOFF
ADDC (автоматичний контроль напрямку даних) для RS-485
RTS Toggle (RS-232 тільки)
Сигнали Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий		 TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- дротовий 		Data+, Data-, GND
CAN інтерфейс
Кілкість портів Моделі UC-4414/UC-4434/UC-4454: 2
Моделі UC-4410/UC-4430/UC-4450: 1
З'єднувач DB9 male
Швидкість від 10 до 1000 кбіт/с
Промислові протоколи CAN 2.0A, CAN 2.0B
Ізоляція 2 кВ(вбудована)
Сигнали CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
Цифрові входи
Цифрові вхідні канали DIs x 4
З'єднувач термінальний блок з гвинтами
Тип датчика Вологий контакт (NPN)
Сухий контакт
Сухиий контакт Логічна 1: Відкрито
Логічний 0: близько до GND
Напруга Логічна 1: від 0 до 3 VDC
Логічний 0: від 10 до 30 VDC
Ізоляція 3K VDC
Цифрові виходи
Цифрові вихідні канали DOs x 4
Номінал струму 200 мА на канал
Тип з'єднувача термінальний блок з гвинтами
Тип I/O Sink
Напруга від 0 до 30 VDC
Світлодіодні індикатори
Система Power x 2
READY (device bootup) x 1
SIM card indicator x 1
LAN 2 порти, по 1 на порт (10/100/1000 Мбіт/с)
Серійний порт Моделі UC-4414/UC-4434/UC-4454:
1 світлодіод на порт для 4 послідовних портів
Моделі UC-4410/UC-4430/UC-4450:
1 світлодіод на порт для 2 послідовних портів
CAN Моделі UC-4414/UC-4434/UC-4454:
1 світлодіод на порт для 2 портів CAN
Моделі UC-4410/UC-4430/UC-4450:
1 світлодіод на порт для 1 порту CAN
Сила бездротового сигналу Cellular x 3 Wi-Fi x 3
Програмований 1
Сила бездротового сигналу Cellular x 3 Wi-Fi x 3
Стільниковий інтерфейс
Стільникові стандарти 5G NR Release 16, LTE, UMT
Діапазони 5G NR 5G NSA and SA bands:
n1 (FDD 2100) MHz
n2 (FDD 1900) MHz
n3 (FDD 1800) MHz
n5 (FDD 850) MHz
n7 (FDD 2600) MHz
n8 (FDD 900) MHz
n20 (FDD 800) MHz
n25 (FDD 1900) MHz
n28 (FDD 700) MHz
n29 (SDL 700) MHz
n40 (TDD 2300) MHz
n41 (TDD 2500) MHz
n48 (TDD 3600) MHz
n66 (FDD 1700 / AWS-3) MHz
n71 (FDD 600) MHz
n75 (SDL 1500) MHz
n77 (TDD 3700) MHz
n78 (TDD 3500) MHz
n79 (TDD 4500) MHz
Діапазони LTE B1 (FDD 2100) MHz
B2 (FDD 1900) MHz
B3 (FDD 1800) MHz
B4 (FDD 1700 / AWS) MHz
B5 (FDD 850) MHz
B7 (FDD 2600) MHz
B8 (FDD 900) MHz
B12 (FDD 700ac) MHz
B13 (FDD 700c) MHz
B14 (FDD 700PS) MHz
B17 (FDD 700bc) MHz
B18 (FDD 800) MHz
B19 (FDD 800) MHz
B20 (FDD 800DD) MHz
B25 (FDD 1900) MHz
B26 (FDD 850) MHz
B28 (FDD 700) MHz
B29 (SDL 700) MHz
B30 (FDD 2300) MHz
B32 (SDL 1500) MHz
B34 (TDD 2000) MHz
B38 (TDD 2600) MHz
B39 (TDD 1900) MHz
B40 (TDD 2300) MHz
B41 (TDD 2500) MHz
B42 (TDD 3500) MHz
B43 (TDD 3600) MHz
B46 (TDD 5200) MHz
B48 (TDD 3600) MHz
B66 (FDD 1700 / AWS-3) MHz
B71 (FDD 600) MHz
Діапазони UMT B1 (2100) MHz
B2 (1900) MHz
B3 (1800) MHz
B4 (AWS)
B5 (850) MHz
B6 (800) MHz
B8 (900) MHz
B19 (800) MHz
Інтерфейс WLAN
Стандарти WLAN 802.11a/b/g/n/ac/ax (потрібно придбати додатковий аксесуар Wi-Fi)
Діапазон частот 2,4 ГГц / 6 ГГц
2,4 ГГц / 5 ГГц
Інтерфейс GPS
Діапазон частот Wide-band GNSS: 1559 to 1606 MHz (recommended)
GPS: BW NB GPS 2.046 MHz (centered at 1575.42 MHz)
GLONASS: BW 8.3 MHz approx. (1597.05 to 1606 MHz)
BeiDou: 4.092 MHz BW (1559.05 to 1563.14 MHz)
Galileo: 4.092 MHz BW (centered at 1575.42 MHz)
Підтримувані типи антен Активна антена (за замовчуванням)
Пасивна антена
Час до першого виправлення (TTFF) Hot start: 1 s
Warm start: 27 s
Cold start: 28 s
Чутливість Cold starts: -146 dBm
Tracking: -161 dBm
Acquisition: -148 dBm
Швидкість оновлення Мінімум 1 Гц
Функції безпеки
Апаратна безпека TPM 2.0
Hardware Root of Trust Secure Boot
Виявлення вторгнень Host-based Intrusion Detection
Інструменти безпеки Засіб діагностики безпеки
Аудит подій безпеки
Безпечне оновлення
Захист диска LUKS Disk Encryption
Відновлення Одноетапне відновлення до останнього відомого безпечного стану
Подвійна система з автоматичним відновленням
Надійність Network Keep Alive
Network Failover and Failback
Надійність
Інструменти попередження External RTC (real-time clock)
Тригер автоматичного перезавантаження External WDT (watchdog timer)
Живлення
Вхідна напруга від 9 до 48 VDC
Споживання Моделі UC-4410/UC-4414: 10 Вт при 95% завантаженні ЦП
Моделі UC-4430/UC-4434: 13 Вт (з LTE) при 95% завантаженні ЦП
Моделі UC-4450/UC-4454: 14,4 Вт при 95% завантаженні ЦП
Вхідний струм UC-4410/UC-4414 моделі: 1.53 A @ 9 VDC, 0.21 A @ 48 VDC
UC-4430/ UC-4434 моделі: 2.10 A @ 9 VDC, 0.27 A @ 48 VDC (with LTE accessory)
UC-4450/ UC-4454 моделі: 2.13 A @ 9 VDC, 0.30 A @ 48 VDC
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням, 2 входи з захистом полярності
Фізичні характеристики
Корпус Метал SECC
Рейтинг IP IP30
Вага 750 г.
Розміри 141,5 x 120 x 41 мм
Кріплення DIN-Rail, wall
Навколишнє середовище
Робоча температура З Wi-Fi: від -30 до 70°C
З стільниковим зв'язком: від -40 до 70°C
Інші: від -40 до 75°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 85 ° C
Anti-Vibration IEC 60068-2-64
2 grms @ 5 to 500 Hz, random wave, 1 hr per axis (without USB devices attached)
Anti-Shock IEC 60068-2-27
Сертифікати та стандарти
Safety IEC 62368-1, UL 62368-1
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: line-to-line 2 kV, Signal: line-to-ground 4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz; Signal: 10 V
IEC 61000-4-8 PFMF
Стільникові стандарти  EN 301 908-1 (WCDMA/LTE)
EN 301 489-1/-19 (GPS)
EN 301 489-1/-52 (WCDMA/LTE)
EN 303 413 (GPS)
Стандарти WLAN EN 303 687 (6 ГГц)
EN 301 893 (5 ГГц)
EN 301 489-1-17
EN 300 328 (2,4 ГГц)
Радіочастота FCC
RCM
CE (ЧЕРВОНИЙ)
ICID
UKCA
EN 62311
Міжнародне схвалення  FCC
CE
ICID
UKCA
RCM
Green Product  RoHS, CRoHS, WEEE
MTBF
Час UC-4410A-T: 1 311 070 год
UC-4414A-I-T: 1 097 567 годин
UC-4430A-T: 1 161 321 год
UC-4434A-I-T: 813 255 год
UC-4450A-T-5G: 982 234 год
UC-4454A-T-5G: 892 697 год
Стандарти Telcordia (Bellcore) Стандарт TR / SR
 Інформація для замовлення

Модель

 Операційна система

Підтримка PoE

 Serial
порти		 CAN
порти		 M.2 E-key
слот		 M.2 B-key
слот		 mPCIe Робоча
темпера-
тура
UC-4410A-T

Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)

 Arm Cortex-A53
quad-core
1.6 GHz		 2 1 - - - -40 до 75°C
UC-4414A-I-T Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)		 Arm Cortex-A53
quad-core
1.6 GHz		 4
(2 з
ізоляція
захист)		 2 - - - -40 до 75°C
UC-4430A-T Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)		 Arm Cortex-A53
quad-core
1.6 GHz		 2 1 Резерв
для
Wi-Fi 6E		 - Резерв
 для LTE		 -40 до 70°C
UC-4434A-I-T Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)		 Arm Cortex-A53
quad-core
1.6 GHz		 4
(2 з
ізоляція
захист)		 2 Резерв
для
Wi-Fi 6E		 - Резерв
 для LTE		 -40 до 70°C
UC-4450A-T-5G Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)		 Arm Cortex-A53
quad-core
1.6 GHz		 2 1 Резерв
для
Wi-Fi 6E		 5G Sub-
6 ГГц NR
модуль		 - -40 до 70°C
UC-4454A-T-5G Default: MIL3 Standard
Order MIL3 Secure through
UC-4400A (CTO)		 Arm Cortex-A53
quad-core
1.6 GHz		 4 2 Резерв
для
Wi-Fi 6E		 5G Sub-
6 ГГц NR
модуль		 - -40 до 70°C
Додаткові аксесуари та модулі
Адаптери живлення
PWR-12150-EU-SA-T Вилка з фіксацією, 12 В постійного струму, 1,5 А, від 100 до 240 В змінного струму, вилка ЄС, робоча температура від -40 до 75 °C
Кабелі
CBL-F9DPF1x4-BK-100 Консольний кабель з 4-контактним роз'ємом 1м
Комплекти для настінного кріплення
UC-4400A Wall-mounting Kit Набір для настінного кріплення з 2 пластинами (44,8 x 99 x 5,7 мм кожна) і 5 гвинтами M3 x 5 мм для UC-4400A
Бездротові пакети
UC-4400A-LTE-CAT4-WW Пакет LTE із Telit LE910C4-WWXD LTE Cat. 4 карти mPCIe для глобального покриття, 2 термопрокладки,
2 радіатори, 3 гвинти M2,5 x 5 мм для моделей UC-443xA
UC-4400A-WLAN22-AX Пакет Wi-Fi 6E з картою EMWICOM WMX7205-1 Wi-Fi 6E M.2, 2 термопрокладки, 2 радіатори, 2
Гвинти M2,5 x 5 мм для моделей UC-443xA/445xA
