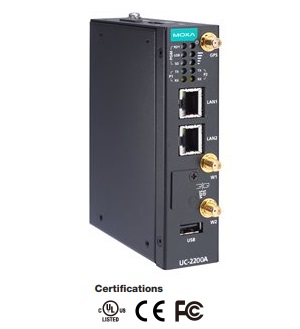

   Серія UC-2200A
   Двоядерні 64-розрядні промислові комп’ютери Arm® Cortex®-A53 1 ГГц із вбудованим LTE Cat. 4 модуля, робоча температура від -40 до 70°C


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  Двоядерні 64-розрядні промислові комп’ютери Arm® Cortex®-A53

Особливості та переваги
Двоядерний процесор Armv8 Cortex-A53 1 ГГц
2 порти Ethernet 10/100/1000 Мбіт/с з автоматичним визначенням
Багато програмованих світлодіодів і програмована кнопка для простого встановлення та обслуговування
Комп’ютер із підтримкою LTE із сертифікацією Verizon/AT&T і промисловими сертифікатами CE/FCC/UL
Діапазон робочих температур від -40 до 60°C
Довгострокова підтримка Linux до 2031 року; містить виправлення помилок і патчі безпеки





    Обчислювальна платформа UC-2200A розроблена для вбудованих програм збору даних. Комп’ютер оснащений двома послідовними портами RS-232/422/485 і двома портами Ethernet 10/100/1000 Мбіт/с, а також роз’ємом Mini PCIe для підтримки бездротового модуля. Ці універсальні можливості дозволяють користувачам ефективно адаптувати UC-1200A до різноманітних складних комунікаційних рішень.
   UC-2200A побудовано на базі процесора Cortex-A53, оптимізованого для використання в системах моніторингу енергоспоживання, але широко застосовується в різноманітних промислових рішеннях. Завдяки гнучким параметрам інтерфейсу цей крихітний вбудований комп’ютер є надійним і безпечним шлюзом для збору й обробки даних на польових майданчиках, а також корисною комунікаційною платформою для багатьох інших масштабних розгортань.
    Доступні широкотемпературні моделі та моделі з підтримкою LTE. Усі пристрої ретельно перевіряються в випробувальній камері, що гарантує, що обчислювальні платформи з підтримкою LTE підходять для широкотемпературних додатків.

 Специфікації
 • Апаратна частина
Процесор Armv8 Cortex-A53 dual-core 1GHz
ОС Moxa Industrial Linux (Debian 11, kernel 5.10), 2031 EOL
See www.moxa.com/MIL
DRAM 2 GB DDR4
Розширення пам'яті для ПЗ 16 ГБ eMMC
Слот для зберігання Micro SD x 1

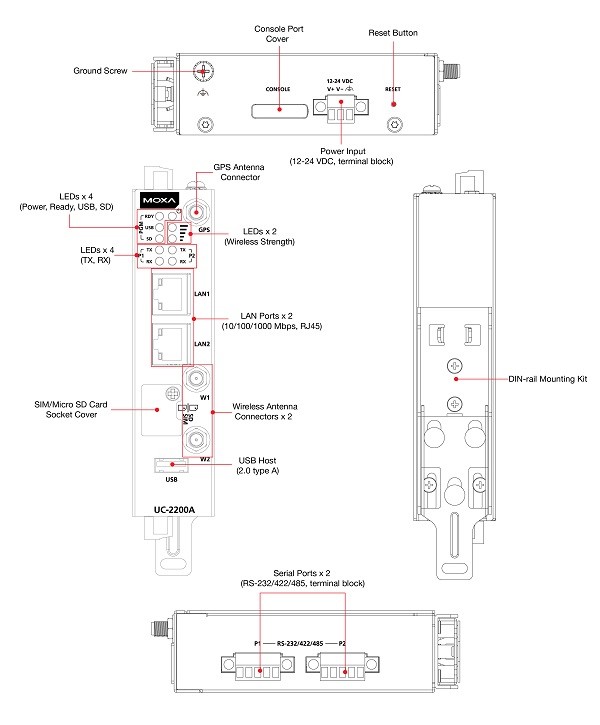

 • Інтерфейс комп'ютера
Порти Ethernet порти 10/100.1000 Мбіт/с автоматичного визначення (роз'єм RJ45) x 2
Послідовні порти Порти RS-232/422/485 x 2, програмний вибір (термінальний блок)
USB 2.0 Хост USB 2.0 x 1, роз’єми типу A
Формат SIM Nano x 1
Слоти розширення слот mPCIe x 1
Кнопки Кнопка скидання "Reset"
Консольний порт RS-232 (TxD, RxD, GND), 4-контактний вихід (115200, n, 8, 1)
Ethernet інтерфейс
Захист магнітної ізоляції 1,5 кВ (вбудований)
Параметри Serial інтерфейсу
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Управління потоком RTS/CTS, XON/XOFF, ADDC® (автоматичне керування напрямком даних) для RS-485, RTS Toggle (тільки RS-232)
Швидкість передачі даних від 300 до 921,6 кбіт/с
Сигнали Serial інтерфейсу
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 4 w Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 2 w Data+, Data-, GND
Індикація
Система Power х 1
SW готовність (програмований)
USB (програмований) x 1
Слот Micro SD (програмований) x 1
Послідовний порт: TX x 2, RX x 2
Потужність бездротового сигналу Cellular x 2; programmable
Disconnected: None
Very Poor Signal: 1 LED (blinking)
Poor Signal: 1 LED
Good Signal: 2 LEDs
Стільниковий інтерфейс
Стільникові стандарти LTE Cat. 4
Діапазон Моделі ЄС:
Діапазон LTE 1 (2100 МГц) / Діапазон LTE 3 (1800 МГц) / Діапазон 7 (2600 МГц) / Діапазон LTE 8 (900 МГц) / Діапазон LTE 20 (800 МГц) / Діапазон LTE 28A (700 МГц) UMTS/HSPA B8 (900 МГц) / B3 (1800 МГц) / B1 (2100 МГц) GSM DCS (1800 МГц) /GSM 900 (900 МГц)
GPS інтерфейс
Типи приймачів GPS, GLONASS, Galileo
Точність Position: 2.0 m @CEP50
Надбання Hot starts: 1.1 sec
Cold starts: 29.94 sec
Чутливість Cold starts: -145 dBm
Tracking: -160 dBm
Time Pulse 250 Hz to 10 MHz
Живлення
Вхідна напруга від 12 до 48 VDC
Вхідний струм Моделі без вбудованого LTE: 600mA @ 12 VDC, 300mA @ 24 VDC
Моделі з вбудованим LTE: 900mA @ 12 VDC, 450mA @ 24 VDC
Споживання Моделі без вбудованого LTE:
4,5 Вт (без зовнішнього пристрою USB)
7,2 Вт (з підключеним зовнішнім USB-пристроєм)
Моделі з вбудованим LTE:
7,8 Вт (без зовнішнього пристрою USB)
10,5 Вт (із зовнішнім USB-пристроєм)
Фізичні характеристики
Корпус Метал, SECC
Вага 546 г.
Розміри (з вухами) 102 x 32 x 128 мм
Кріплення Настінний монтаж, монтаж на DIN-рейку (з додатковим комплектом)

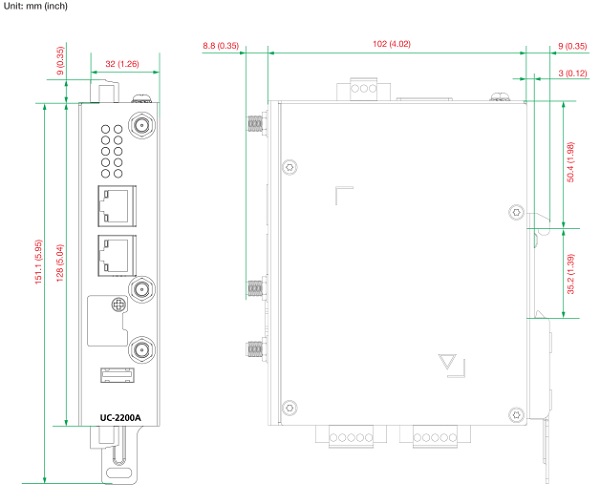

    Розміри:



Навколишнє середовище
Робоча температура моделі без вбудованого LTE: від -40 до 75°C
моделі з вбудованим LTE: від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 80°C
Вібрація 2 Grms @ IEC 60068-2-64, випадкова хвиля, 5-500 Гц, 1 година на вісь
(без підключеного USB)
Shock  IEC 60068-2-27
Сертифікати
EMI CISPR 32, FCC Part 15B Class A
EMC EN 55032/35
EN 61000-6-2/-6-4
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 L-PE: 1 kV ; L –L: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Безпека EN 62368-1, UL 62368-1
Міжнародне схвалення RCM, KC, BSMI
Директиви RoHS, CRoHS, WEEE
MTBF
Стандарти Telcordia (Bellcore) Standard TR/SR
Час UC-2222A-T: 924 676 год
UC-2222A-T-EU: 866 622 год
 Інформація для замовлення
¤ Моделі

Назва моделі

 CPU RAM Storage Serial
 порти		 Ethernet
 порти		 USB
порти		 TPM LTE Робоча
температура
UC-2222A-T AM6412 Arm®
Cortex®-A53,
двоядерний, 1 ГГц		 2 ГБ 16 GB eMMC 2 2 1 Вбуд. mPCIe slot x 1,
зарезервовано		 від -40 до 75°C
UC-2222A-T-EU AM6412 Arm®
Cortex®-A53,
двоядерний, 1 ГГц		 2 ГБ 16 GB eMMC 2 2 1 Вбуд. EU регіон
LTE модуль
попередньо встановлений		 від -40 до 70°C
Аксесуари (продаються окремо)
Адаптор живлення
PWR-12150-EU-SA-T Адаптер живлення
Кабелі
CBL-F9DPF1x4-BK-100 Консольний кабель з 4-контактним роз'ємом 1м
CBL-PJTB-10 Незамикаючий циліндровий штекер до оголеного кабелю
Антени
ANT-WDB-ARM-0405 Всеспрямована антена 2,4/5 ГГц 1/2 λ 4–5 дБі з роз’ємом RP-SMA (гніздо)
ANT-WDB-ARM-0202 Всеспрямована антена 2,4/5 ГГц, 2/2 дБі, роз'єм типу RP-SMA (male)
ANT-LTE-OSM-03-3m BK 700-2700 МГц, багатодіапазонна антена, спеціально розроблена для додатків 2G, 3G і 4G, 3 м кабель
ANT-LTE-OSM-06-3m BK Багатодіапазонна антена з опцією гвинтового кріплення для частот 700-2700/2400-2500/5150-5850 МГц
ANT-LTE-ASM-04 BK 704-960/1710-2620 МГц, всеспрямована палкова антена LTE, 4,5 дБі
ANT-LTE-ASM-05 BK 704-960/1710-2620 МГц, антена LTE, 5 дБі
A-ADP-SM-RF Golden Адаптер SMA для серії UC-2104 і UC-5100
ANT-LTEUS-ASM-01 GSM/GPRS/EDGE/UMTS/HSPA/LTE, всеспрямована гумова антена, 1 дБі
