Нове покоління промислових комп’ютерів x86 серії BXP/DRP/RKP.pdf

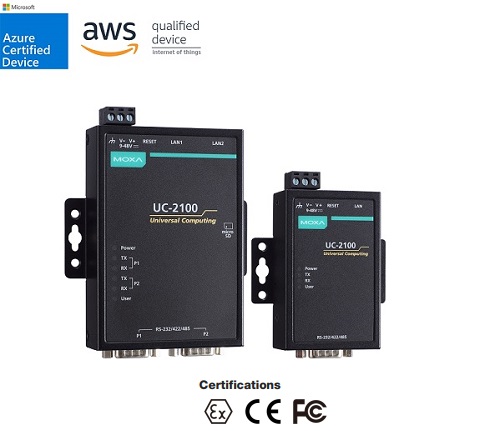

 Серія UC-2100 (UC-2101/ UC-2102/ UC-2104/ UC-2111/ UC-2112)
   Компакні Arm Cortex-A8 600 МГц IIoT-шлюзи розміром з долоню з 1 слотом розширення Mini PCIe для бездротового модуля

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ

  Arm Cortex-A8 IoT шлюз

   Комп’ютерна платформа серії UC-2100 розроблена для вбудованих програм збору та обробки даних. Комп’ютер оснащено до двох програмно вибираних повносигнальних послідовних портів RS-232/422/485 і одинарних або подвійних портів Ethernet. Ця серія обчислювальних платформ Arm на основі розміром з долоню включає різноманітні моделі для широкого спектру вимог до інтерфейсу, таких як один або подвійний послідовний порт і порт Ethernet, Gigabit Ethernet та бездротові з’єднання. Ці універсальні комунікаційні можливості дозволяють користувачам ефективно адаптувати UC‑2100 для різноманітних складних комунікаційних рішень.

      Серія UC-2100 має вбудований процесор на основі Cortex-A8 Arm, який був оптимізований для різноманітних промислових рішень. Завдяки гнучким варіантам інтерфейсу цей крихітний вбудований комп’ютер є надійним і безпечним шлюзом для збору та обробки даних на польових ділянках і є корисною комунікаційною платформою для багатьох інших великомасштабних розгортань. Моделі, розроблені для застосування в широкому діапазоні температур, доступні для використання в екстремальних умовах, наприклад у нафтогазовій промисловості. Крім того, всі моделі використовують платформу Moxa Industrial Linux, яка забезпечує оптимізовані функції програмного забезпечення та довгострокову підтримку.


 Особливості
Процесор Armv7 Cortex-A8 600-1000 МГц
Форм-фактор розміром з долоню, 50 x 80 x 28 мм
Moxa Industrial Linux з 10-річною високою довгостроковою підтримкою
Підтримка MXview для централізованого моніторингу пристроїв і стану обчислень
Уніфіковані API та комунікація на основі push для отримання даних лише за потреби
1 або 2 порти Ethernet 10/100 Мбіт/с автоматичного визначення
Діапазон робочих температур від -40 до 70°C
Підтримка Gigabit Ethernet (UC-2112)
До 2 програмно вибираємих портів RS-232/422/485, які підтримують всі сигнали
Міні-роз'єм PCIe для модуля Wi-Fi/стільникового зв'язку (UC-2104)

 Специфікації
 • Апаратна частина
Процесор UC-2101-LX: Armv7 Cortex-A8 600 MHz
UC-2102-LX: Armv7 Cortex-A8 600 MHz
UC-2104-LX: Armv7 Cortex-A8 600 MHz
UC-2111-LX: Armv7 Cortex-A8 600 MHz
UC-2112-LX: Armv7 Cortex-A8 1 GHz
UC-2112-T-LX: Armv7 Cortex-A8 1 GHz
ОС Moxa Industrial Linux (Debian 9, ядро 4.4)
Дивіться www.moxa.com/MIL
DRAM UC-2101-LX: 256 МБ DDR3
UC-2102-LX: 256 МБ DDR3
UC-2104-LX: 256 МБ DDR3
UC-2111-LX: 512 МБ DDR3
UC-2112-LX: 512 МБ DDR3
UC-2112-T-LX: 512 МБ DDR3
Розширення пам'яті для ПЗ 8 ГБ eMMC
Слот для зберігання UC-2111-LX: слоти Micro SD x 1
UC-2112-LX: слоти Micro SD x 1
UC-2112-T-LX: слоти Micro SD x 1
 • Інтерфейс комп'ютера
Порти Ethernet UC-2101-LX: порти 10/100 Мбіт/с автоматичного визначення (роз'єм RJ45) x 1
UC-2102-LX: порти 10/100 Мбіт/с автоматичного визначення (роз'єм RJ45) x 2
UC-2104-LX: порти 10/100 Мбіт/с автоматичного визначення (роз'єм RJ45) x 1
UC-2111-LX: порти 10/100 Мбіт/с автоматичного визначення (роз'єм RJ45) x 2
UC-2112-LX: порт 10/100 Мбіт/с автоматичного визначення (роз'єм RJ45) x 1, порт автоматичного визначення 10/100/1000 Мбіт/с (роз'єм RJ45) x 1
Послідовні порти UC-2101-LX: порти RS-232/422/485 x 1, програмно вибирається (DB9, штекер)
UC-2111-LX: порти RS-232/422/485 x 2, програмно вибирається (DB9, штекер)
UC-2112-LX: порти RS-232/422/485 x 2, програмно вибирається (DB9, штекер)
UC-2112-T-LX: порти RS-232/422/485 x 2, програмно вибирається (DB9, штекер)
Роз'єм стільникової антени UC-2104-LX: SMA x 2
Формат SIM UC-2104-LX: Standard
Кількість SIM-карт UC-2104-LX: 1
Слоти розширення UC-2104-LX: слот mPCIe x 1
Кнопки Кнопка скидання, DIP-перемикач для конфігурації послідовного порту
Консольний порт RS-232 (TxD, RxD, GND), 4-контактний вихід (115200, n, 8, 1)
Ethernet інтерфейс
Захист магнітної ізоляції 1,5 кВ (вбудований)
Параметри Serial інтерфейсу
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Управління потоком RTS/CTS, XON/XOFF, ADDC® (автоматичне керування напрямком даних) для RS-485, RTS Toggle (тільки RS-232)
Швидкість передачі даних від 50 до 921,6 кбіт/с
Резистор для
RS-485
1 кОм, 150 кОм
ESD захист 4 кВ, для всіх сигналів
Сигнали Serial інтерфейсу
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 4 w Tx+, Tx-, Rx+, Rx-, GND
RS-485 - 2 w Data+, Data-, GND
Індикація
Система Power x1
LAN 2 на порт (10/100 Мбіт/с), UC-2112-LX, UC-2112-T-LX: 2 на порт (10/100/1000 Мбіт/с)
Serial UC-2101-LX: 2 на порт (Tx, Rx)
UC-2111-LX: 2 на порт (Tx, Rx)
UC-2112-LX: 2 на порт (Tx, Rx)
UC-2112-T-LX: 2 на порт (Tx, Rx)
Програмований користувачем UC-2101-LX: користувач x 1
UC-2102-LX: користувач x 2
UC-2111-LX: користувач x 1
UC-2112-LX: користувач x 1
UC-2112-T-LX: користувач x 1
Потужність бездротового сигналу UC-2104-LX: стільниковий зв’язок/Wi-Fi x 3
Живлення
Вхідна напруга від 9 to 48 VDC
Вхідний струм 0.45 A @ 9 VDC, 0.084 A @ 48 VDC
Споживання 4 Вт
Фізичні характеристики
Корпус Метал
Вага UC-2101-LX, UC-2102-LX: 190 г
UC-2104-LX: 220 г
UC-2111-LX, UC-2112-LX, UC-2112-T-LX: 290 г
Розміри (з вухами) UC-2101-LX, UC-2102-LX: 73 x 80 x 28 мм
UC-2104-LX: 57 x 80 x 30.8 мм
UC-2111-LX, UC-2112-LX, UC-2112-T-LX: 99 x 111 x 25,5 мм
Розміри (без вух) UC-2101-LX, UC-2102-LX: 50 x 80 x 28 мм
UC-2104-LX: 80 x 80 x 30,8 мм
UC-2111-LX, UC-2112-LX, UC-2112-T-LX: 77 x 111 x 25,5 мм
Кріплення Настінний монтаж, монтаж на DIN-рейку (з додатковим комплектом)

   UC-2101



   UC-2102



   UC-2104



   UC-2111



   UC-2112




 Розміри


                   UC-2101 /  UC-2102                                     UC-2111 / UC-2112



                                                                UC-2104

Навколишнє середовище
Робоча температура від -10 до 60°C стандартна модель
від -40 до 75°C "-Т" модель
Вологість від 5 до 95% RH
Температура зберігання від -20 до 70°C стандартна модель
від -40 до 85°C "-Т" модель
Вібрація 2 Grms @ IEC 60068-2-64, випадкова хвиля, 5-500 Гц, 1 година на вісь
Shock  IEC 60068-2-27
Сертифікати
EMI CISPR 32, FCC Part 15B Class A
EMC EN 55032/24
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Безпека IEC 60950-1, UL 60950-1
Радіочастота FCC, PTCRB, RCM
Директиви RoHS, CRoHS, WEEE
MTBF
Стандарти Telcordia (Bellcore) Standard TR/SR
Час UC-2101-LX: 1 360 496 годин
UC-2102-LX: 1 652 339 годин
UC-2104-LX: 1 577 995 годин
UC-2111-LX: 985 911 годин
UC-2112-LX: 982 882 год
UC-2112-T-LX: 982 882 год
 Інформація для замовлення
¤ Моделі
Звичайне температурне виконання
UC-2101-LX Arm Cortex-A8 600 МГц IoT шлюз, RAM-256 MB, 1 x RS-232/422/485, 1x 10/100 LAN, робоча температура від - 10 до 60°C
UC-2102-LX Arm Cortex-A8 600 МГц IoT шлюз, RAM-256 MB, 2x 10/100 LAN, робоча температура від - 10 до 60°C
UC-2104-LX Arm Cortex-A8 600 МГц IoT шлюз, RAM-256 MB, 1x 10/100 LAN, 1x Mini PCIe, робоча температура від - 10 до 60°C
UC-2111-LX Arm Cortex-A8 600 МГц IoT шлюз, RAM-512 MB2 x RS-232/422/485, 2x 10/100 LAN, Micro SD слот, робоча температура від - 10 до 60°C
UC-2112-LX Arm Cortex-A8 1 ГГц IoT шлюз, RAM-512 MB2 x RS-232/422/485, 2x Giga LAN, Micro SD слот, робоча температура від - 10 до 60°C
Розширене температурне виконання
UC-2112-T-LX Arm Cortex-A8 1 ГГц IoT шлюз, RAM-512 MB, 2 x RS-232/422/485, 2x Giga LAN, Micro SD слот, робоча температура від - 40 до 75°C
Аксесуари (продаються окремо)
Адаптор живлення
PWR-12150-EU-SA-T Адаптер живлення
Модулі
UC-LTE-CAT1-EU Стільниковий модуль LTE з 2 кріпильними гвинтами M2 і 2 M2.5 для діапазонів EMEA 1, 3, 7, 8, 20, 28A
UC-WiFi-USB Модуль Wi-Fi 802.11 a/b/g/n/ac, 2,4/5 ГГц з 2 гвинтами M2 і M2.5 кожен
Антени
ANT-WDB-ARM-0202 plus ADP Всеспрямована антена 2,4/5 ГГц, 2/2 дБі, роз'єм типу RP-SMA (male)
ANT-LTE-OSM-03-3m BK 700-2700 МГц, багатодіапазонна антена, спеціально розроблена для додатків 2G, 3G і 4G, 3 м кабель
ANT-LTE-ASM-04 BK 704-960/1710-2620 МГц, всеспрямована палкова антена LTE, 4,5 дБі
ANT-LTE-ASM-05 BK 704-960/1710-2620 МГц, антена LTE, 5 дБі
A-ADP-SM-RF Golden Адаптер SMA для серії UC-2104 і UC-5100
ANT-LTEUS-ASM-01 GSM/GPRS/EDGE/UMTS/HSPA/LTE, всеспрямована гумова антена, 1 дБі
ANT-LTE-OSM-06-3m BK MIMO Багатодіапазонна антена з можливістю кріплення на гвинтах для частот 700-2700/2400-2500/5150-5850 МГц
