Двоядерні
64-розрядні промислові комп’ютери Arm® Cortex®-A53 |
 |
|
Специфікації |
|
| •
Апаратна частина |
| Процесор |
Armv8 Cortex-A53 dual-core 1GHz |
| ОС |
Moxa Industrial Linux (Debian
11, kernel 5.10), 2031 EOL
See www.moxa.com/MIL |
| DRAM |
2 GB DDR4 |
| Розширення пам'яті
для ПЗ |
16 ГБ eMMC |
|
Слот для зберігання |
Micro SD x 1 |
| •
Інтерфейс
комп'ютера |
|
Порти Ethernet |
порти 10/100.1000 Мбіт/с автоматичного визначення (роз'єм
RJ45) x 2 |
|
Послідовні порти |
Порти RS-232/422/485 x 2,
програмний вибір (термінальний блок) |
|
USB 2.0 |
Хост USB 2.0 x 1, роз’єми типу A |
|
Формат SIM |
Nano x 1 |
|
Слоти розширення |
слот mPCIe x 1 |
|
Кнопки |
Кнопка скидання "Reset" |
|
Консольний порт |
RS-232 (TxD, RxD, GND),
4-контактний вихід (115200, n, 8, 1) |
 Ethernet
інтерфейс |
|
Захист магнітної ізоляції |
1,5 кВ (вбудований) |
| Параметри
Serial інтерфейсу |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
Non,
Even, Odd, Space, Mark |
|
Управління потоком |
RTS/CTS, XON/XOFF, ADDC® (автоматичне
керування напрямком даних) для RS-485, RTS Toggle (тільки
RS-232) |
|
Швидкість передачі даних |
від 300 до 921,6 кбіт/с |
| Сигнали
Serial інтерфейсу |
| RS-232 |
TxD, RxD, RTS, CTS, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485
- 4 w |
Tx+,
Tx-, Rx+, Rx-, GND |
| RS-485
- 2 w |
Data+,
Data-, GND |
| Індикація |
| Система |
Power х 1
SW готовність (програмований)
USB (програмований) x 1
Слот Micro SD (програмований) x 1
Послідовний порт: TX x 2, RX x 2 |
|
Потужність бездротового
сигналу |
Cellular x 2; programmable
Disconnected: None
Very Poor Signal: 1 LED (blinking)
Poor Signal: 1 LED
Good Signal: 2 LEDs |
| Живлення |
| Вхідна напруга |
від
12
до 24 VDC |
|
Вхідний струм |
600 mA @ 12 VDC
300 mA @ 24 VDC |
| Споживання |
4,5 Вт (мінімум;
без підключеного зовнішнього USB-пристрою)
7,2 Вт (максимум; із під’єднаним зовнішнім USB-пристроєм) |
| Фізичні
характеристики |
| Корпус |
Полікарбонат (ПК) |
| Вага |
224 г |
| Розміри |
101 x 27 x 128 мм |
| Кріплення |
Настінний монтаж, монтаж на DIN-рейку
(з додатковим комплектом) |
|

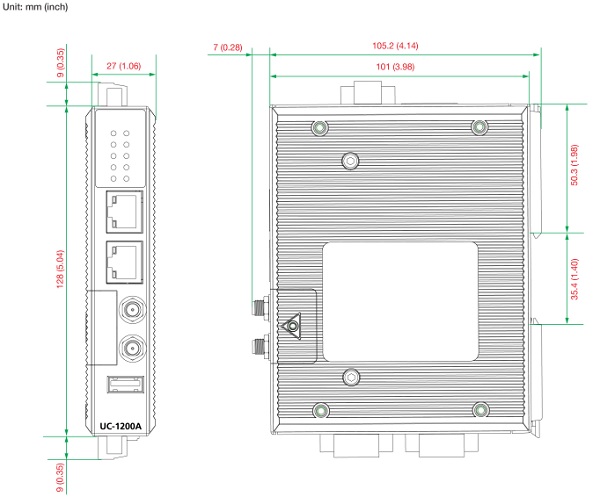

Розміри:
|
| Навколишнє середовище |
| Робоча
температура |
від
-40 до 60°C
|
| Вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 80°C
|
|
Вібрація |
2 Grms @ IEC 60068-2-64,
випадкова хвиля, 5-500 Гц, 1 година на вісь (без підключених
пристроїв USB) |
|
Shock |
IEC 60068-2-27 |
| Сертифікати |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMC |
EN 55032/35
EN 61000-6-2/-6-4 |
| EMS |
IEC 61000-4-2 ESD: Contact:
4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-3 RS: 1.4 GHz to 6 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 L-PE: 1 kV ; L –L: 0.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| Безпека |
EN 62368-1, UL 62368-1 |
|
Міжнародне схвалення |
RCM, KC, BSMI |
| Директиви |
RoHS, CRoHS, WEEE |
| MTBF |
|
Стандарти |
Telcordia (Bellcore) Standard TR/SR |
|
Час |
924,676 годин |
|
Інформація для замовлення |
|
|
|
| ¤
Моделі |
| UC-1222A |
Armv8 Cortex-A53
двоядерний 1 ГГц,
RAM-2GB індустріальний комп'ютер,
1 x RS-232/422/485,
2x 10/100.1000 LAN,
USB 2.0, слот mPCIe x 1
для
бездротового модуля, робоча температура
від - 40 до 60°C
|
| Аксесуари
(продаються окремо) |
| Адаптор живлення |
|
PWR-12150-EU-SA-T |
Адаптер
живлення |
|
Антени |
|
ANT-WDB-ARM-0405 |
Всеспрямована антена 2,4/5 ГГц
1/2 λ 4–5 дБі з роз’ємом RP-SMA (гніздо) |
|
ANT-WDB-ARM-0202 |
Всеспрямована антена 2,4/5 ГГц,
2/2 дБі, роз'єм типу RP-SMA (male) |
|
ANT-LTE-OSM-03-3m BK |
700-2700 МГц, багатодіапазонна
антена, спеціально розроблена для додатків 2G, 3G і 4G, 3 м
кабель |
|
ANT-LTE-ASM-04 BK |
704-960/1710-2620 МГц,
всеспрямована палкова антена LTE, 4,5 дБі |
|
ANT-LTE-ASM-05 BK |
704-960/1710-2620 МГц, антена
LTE, 5 дБі |
|
ANT-LTEUS-ASM-01 |
GSM/GPRS/EDGE/UMTS/HSPA/LTE,
всеспрямована гумова антена, 1 дБі |
|
ANT-LTE-OSM-06-3m BK MIMO |
Багатодіапазонна антена з
можливістю кріплення на гвинтах для частот
700-2700/2400-2500/5150-5850 МГц |
|
|
