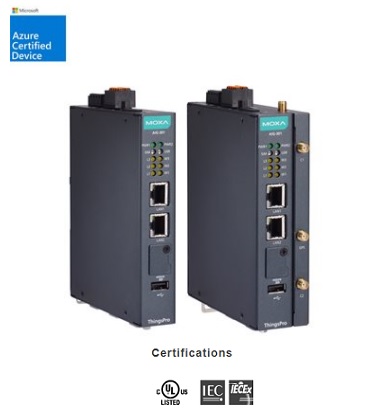

 Серія AIG-300
 Розширені шлюзи IIoT із двоядерним процесором Arm® Cortex™-A7 з частотою 1 ГГц, 1 портом CAN, 4 DI, 4 DO, програмним забезпеченням ThingsPro Edge, робочою температурою від -40 до 70°C


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Розширенний  шлюз IIoT на базі Arm Cortex-A7

      Удосконалені шлюзи IIoT серії AIG-301 розроблені для додатків промислового Інтернету, особливо для розподілених і безлюдних сайтів у суворих робочих середовищах. Програмне забезпечення ThingsPro Edge і Azure IoT Edge попередньо завантажено та повністю інтегровано з серією AIG-301, щоб забезпечити просте, надійне та безпечне підключення датчиків до хмари для збору даних і керування пристроями за допомогою рішення Azure Cloud. З використанням утиліти ThingsPro Proxy процес ініціалізації пристрою стає легшим, ніж будь-коли. Завдяки надійній функції OTA вам ніколи не доведеться турбуватися про збій системи під час оновлення програмного забезпечення. Увімкнувши функцію безпечного завантаження, ви можете активувати процес завантаження серії AIG-301, щоб запобігти ін’єкції зловмисного програмного забезпечення.
    Детальніше (зовнішній вигляд та розміри)  >>>
 Особливості
Спрощує отримання даних і керування пристроєм за допомогою програмного забезпечення ThingsPro Edge
Повна інтеграція з ThingsPro Edge і Azure IoT Edge забезпечує просте, надійне та безпечне підключення до хмари
Підтримує легку ініціалізацію пристрою за допомогою утиліти ThingsPro Proxy
Забезпечує надійну функцію OTA для запобігання збою системи під час оновлення програмного забезпечення
Оснащено безпечним завантаженням для запобігання атакам зловмисного програмного забезпечення
 Специфікації
Апаратна частина
Комп'ютер
Процесор  Armv7 Cortex-A7 dual-core 1 GHz
ОС Moxa Industrial Linux (Debian 9, Kernel 4.4)
DRAM 2 GB DDR3L
Пам'ять 16 GB eMMC GB eMMC
Комп'ютерний інтерфейс
Порти Ethernet Auto-sensing 10/100/1000 Mbps ports (RJ45) x 2
Серійні порти RS-232/422/485 порти x 2, software selectable (DB9 male)
CAN Порти CAN 2.0 A/B x 1 (DB9 male)
Цифрові входи DIs x 4
Цифрові виходи DOs x 4
USB 2.0  USB 2.0 hosts x 1, type-A
Роз'єм антени Wi-Fi RP-SMA x 2 (excluding AIG-301-AZU-LX/T-AZU-LX models)
Роз'єм стільникової антени SMA x SMA x 2 (excluding AIG-301-AZU-LX/T-AZU-LX models)
GPS Antenna Connector SMA x SMA x 1 (excluding AIG-301-AZU-LX/T-AZU-LX models)
Слоти для розширення mPCIe slot x 1: AIG-301-EU-AZU-LX/T-EU-AZULX
Формат SIM Nano
Кількість SIM-карт  2
Кнопки Програмована кнопка
LAN інтерфейс
Magnetic Isolation Protection вбудована 1.5 KV
Serial інтерфейс
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет Non, Even, Odd, Space, Mark
Консольний порт RS-232 (TxD, RxD, GND), вихід RJ45 (115200, 8 N 1)
Сигнали Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий		 TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- дротовий 		Data+, Data-, GND
CAN інтерфейс
Кілкість портів 1
З'єднувач DB9 male
Промислові протоколи CAN 2.0A, CAN 2.0B
Сигнали CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
Ізоляція 2 кВ (вбудований)
Цифрові входи
Тип з'єднувача пружинний термінал Euroblock
Сухий контакт Off: open
On: short to GND
Вологий контакт (DI до COM) On: 10 to 30 VDC
Off: 0 to 3 VDC
Ізоляція 3K VDC
Тип датчика Вологий контакт (NPN)
Сухий контакт
Цифрові виходи
Тип з'єднувача пружинний термінал Euroblock
Номінал струму 200 мА на канал
Напруга 24 VDC nominal, open collector to 30 VDC
Тип I/O Sink
Стільниковий інтерфейс
Стільникові стандарти LTE CAT-4
Опції діапазону (ЄС) LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz
Інтерфейс GPS
Типи приймачів 72-channel u-blox M8 engine
GPS/GLONASS/Galileo
Точність Position: 2.5 m CEP
SBAS: 2.0 m CEP
Придбання Aided starts: 3 sec
Cold starts: 26 sec
Чутливість Cold starts: -148 dBm
Tracking: -164 dBm
Світлодіодні індикатори
Система Power x 2
User x 1
SIM card indicator x 1
Сила бездротового сигналу Cellular/Wi-Fi x 6
Надійність
Тригер автоматичного перезавантаження External WDT (watchdog timer)
Живлення
Вхідна напруга від 9 до 48 VDC
Споживання 11 W
Вхідний струм 0.4 A @ 12 VDC (AIG-301-AZU-LX/T-AZU-LX)
0.7 A @ 12 VDC (AIG-301-EU-AZU-LX/T-EUAZULX)
Фізичні характеристики
Корпус SECC
Метал
IP рейтинг IP30
Вага 560 г (AIG-301-AZU-LX/T-AZU-LX)
750 г (AIG-301-EU-AZU-LX/T-EU-AZU-LX)
Розміри 141,5 x 120 x 27 мм (AIG-301-AZU-LX/T-AZU-LX)
141,5 x 120 x 39 мм (AIG-301-EU-AZU-LX/T-EU-AZU-LX)
Кріплення DIN-rail mounting, Wall mounting (with optional kit)
Навколишнє середовище
Робоча температура Стандартна температура, моделі:
від -20 до 70°C ( AIG-301-EU-AZU-LX)
від -20 до 85°C  (AIG-301-AZU-LX)
Широкий темп. моделі:
від -40 до 70°C (AIG-301-T-EU-AZU-LX)
від –40 до 85°C (AIG-301-T-AZU-LX)
Вологість від 5 до 95% RH
Температура зберігання від -40 до 85 ° C
Anti-Vibration 2 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)
Anti-Shock IEC 60068-2-27
Сертифікати
Safety UL 62368-1, EN 62368-1
EMC EN 55032/35, EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV
Green Product  RoHS, CRoHS, WEEE
Hazardous Locations Class I Division 2, ATEX (AIG-301-T-EU-AZU-LX, AIG-301-T-AZU-LX)
MTBF
Час 683 818 годин (AIG-301-EU-AZU-LX/T-EU-AZU-LX)
794 092 години (AIG-301-AZU-LX/T-AZU-LX)
Стандарти Telcordia (Bellcore) Стандарт TR / SR
 Інформація для замовлення
¤ Серія AIG-300

Модель

 CPU

RAM

Зберігання

TPM

 mPCIe Slot 1 for
LTE Module

mPCIe Slot 2 for
Wi-Fi Module

 Робоча
темпера-
тура
AIG-301-AZU-LX

1 GHz Dual Core

 2 GB 16 GB Вбудований - - -20 до 85°C
AIG-301-T-AZU-LX 1 GHz Dual Core 2 GB 16 GB Вбудований - - -40 до 85°C
AIG-301-EU-AZU-LX 1 GHz Dual Core 2 GB 16 GB Вбудований регіон Європа
LTE модуль
попередньо встановлений		 Зарезерво-
ваний		 -20 до 70°C
AIG-301-T-EU-AZU-LX 1 GHz Dual Core 2 GB 16 GB Вбудований регіон Європа
LTE модуль
попередньо встановлений		 Зарезерво-
ваний		 -40 до 70°C
