Arm-Based комп'ютери MOXA

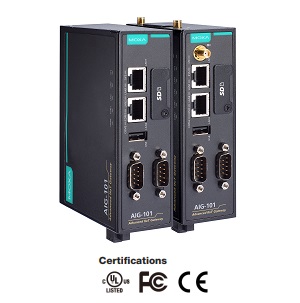

  Серія AIG-100
   2-портові хмарні шлюзи Modbus RTU/ASCII/TCP до MQTT/Azure/AWS

 Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою  | Запитати

 Розширенний  шлюз IIoT







    Шлюзи серії AIG-100 — це шлюзи початкового рівня IIoT, які підключають пристрої Modbus RTU/ASCII/TCP до хмарних платформ і програм, таких як Azure, AWS і MQTT. AIG-100 як головний модуль Modbus може інтегрувати існуючі пристрої Modbus з хмарними платформами, легко збираючи та передаючи дані в хмари Azure та AWS. Крім того, шлюзи також підтримують підлеглий режим Modbus TCP, що забезпечує одночасну передачу даних на хмарну платформу та локальну систему SCADA.

Просте розширення інтерфейсів введення/виведення та послідовних інтерфейсів

    Зі збільшенням кількості польових сайтів потрібні додаткові інтерфейси вводу/виводу або послідовні інтерфейси для підключення пристроїв, таких як датчики, лічильники та інвертори, для збору та обробки великої кількості даних, що генеруються. Типовим підходом є інсталяція віддаленого вводу/виводу та серверів пристроїв для розширення інтерфейсів, але необхідні налаштування конфігурації можуть стати кошмаром для більшості користувачів. Щоб забезпечити надзвичайно простий процес конфігурації для розширення інтерфейсу, шлюзи AIG-100 мають кращу інтеграцію та постачаються з інтуїтивно зрозумілим майстром, який може налаштувати Moxa ioLogiks і UPorts лише кількома клацаннями миші.

Вбудовані готові до використання функції попередньої обробки даних, кодування не потрібне

    Системи енергоменеджменту в основному збирають дані про енергію, такі як середнє виробництво електроенергії та енергоефективність. Потім ці дані використовуються для відображення умов на місці, спостереження за енергетичними тенденціями та оптимізації споживання енергії. Більшість периферійних систем потребують додаткового програмування для обробки даних, необхідних системі керування енергією. AIG-100 може попередньо обробляти периферійні дані та безпосередньо надсилати важливі дані до систем управління енергією. Інтуїтивно зрозумілий інтерфейс користувача дозволяє легко налаштувати параметри шлюзу IIoT для збору та обробки даних.

Безпечний віддалений доступ зменшує витрати на обслуговування

    AIG-100 постачається з потужними інструментами для усунення несправностей для діагностики проблем зі статусами протоколів, а також захоплення та аналізу пакетів трафіку, що дозволяє інженерам дистанційно визначати першопричину проблем і швидко повертати роботу в нормальний стан. Інструменти також забезпечують безпечний віддалений доступ до AIG-100, щоб інженери з технічного обслуговування мали прямий доступ до нього, заощаджуючи багато часу та зусиль і скорочуючи час простою системи в системах управління енергією.

    Детальніше (зовнішній вигляд та розміри)  >>>
 Особливості
Підтримує загальний клієнт MQTT
Підтримує підключення MQTT із вбудованими SDK пристрою для хмари Azure/AWS
Підтримує Modbus RTU/ASCII/TCP master/client
Підтримує сервер Modbus TCP
Вбудований інструмент моніторингу мережевого трафіку та діагностики для легкого усунення несправностей
Підтримує буферизацію даних за допомогою store and forward і datalogger
Повна інтеграція з пристроями Moxa ioLogik /UPort для легкого розширення інтерфейсів введення/виведення та послідовного інтерфейсу
Вбудована функція обробки даних для усунення зусиль програмування
Діапазон робочих температур від -40 до 70°C
Доступні моделі LTE Cat.1 для ЄС
 Специфікації
Апаратна частина
Ethernet інтерфейс
Порти 10/100BaseT(X) (роз’єм RJ45) 2, автоматичне підключення MDI/MDI-X
Magnetic Isolation Protection вбудована 1.5 KV
Функції програмного забезпечення Ethernet
Промислові протоколи Modbus TCP Client (Master) / Server (Slave)
Generic MQTT
Azure IoT Device
AWS IoT Core
Параметри конфігурації Веб-консоль (HTTP/HTTPS)
Управління часом NTP Client
GPS
Serial інтерфейс
Кількість портів 2
Роз'єм DB9 male
Серійні стандарти RS-232/422/485
Швидкість передачі даних від 300 біт/с до 921,6 кбіт/с
Біти даних 7, 8
Стоп біти 1,  2
Паритет Non, Even, Odd, Space, Mark
Управління потоком RTS/CTS
Сигнали Serial
RS-232 TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422 TxD+, TxD-, RxD+, RxD-, GND
RS-485-
4 дротовий
TxD+, TxD-, RxD+, RxD-, GND
RS-485
2- дротовий
Data+, Data-, GND
Функції Serial програмного забезпечення
Промислові протоколи Modbus RTU/ASCII Master
Modbus RTU/ASCII
Режим Master
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. кількість команд 256 на порт
Modbus TCP
Режим Server (Slave)
Client (Master)
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. кількість підключень клієнтів 4
Макс. кількість підключень до сервера 64
Макс. кількість команд 1500
Стільниковий інтерфейс
Стільникові стандарти LTE CAT-1
Роз'єми стільникових антен SMA x 2
Формат SIM Nano SIM
Кількість SIM-карт 2
Роз'єми GPS-антени SMA x 1
Опції діапазону (ЄС) LTE Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) / Band 7 (2600 MHz) / Band 8 (900 MHz) / Band 20 (800 MHz) / Band 28 (700 MHz)
UMTS Bands: Band 1 (2100 MHz) / Band 3 (1800 MHz) Band 8 (900 MHz)
Загальний клієнт MQTT
Підтримувані версії v3.1.1
v3.1
Рівні QoS 0, 1,  2
Методи автентифікації Ім'я користувача та пароль
Безпечна передача TLS 1.0
TLS 1.1
TLS 1.2
Власні можливості Keep Alive
Retain Message
Clean Session
Will and Testament
Функції Moxa Store and Forward
Custom Payload
Remote API Invocation
Пристрій Azure IoT
Підтримувані протоколи підключення MQTT
MQTT over WebSockets
AMQP
AMQP over WebSockets
Методи автентифікації Symmetric Key
X.509 Certificate
Прямі методи Azure Reboot
Software Upgrade
Remote API Invocation
Функції Moxa Store and Forward
Custom Payload
AWS IoT Core
Рівні QoS 0, 1
Методи автентифікації X.509 Certificate
Private Key
Trusted Root CA
Власні можливості Keep Alive
Функції Moxa Store and Forward
Custom Payload
Команди, які можна викликати через завдання Reboot
Software Upgrade
Remote API Invocation
Пам'ять
Слот microSD До 32 ГБ (сумісний із SD 2.0)
Макс. кількість підтримуваних тегів: 1500
Живлення
Вхідна напруга від 9 до 36 VDC
Роз'єм живлення Клема Euroblock з гвинтовим кріпленням
Фізичні характеристики
Корпус Метал
Вага AIG-101-T: 492 г
AIG-101-T-EU: 512 г
Розміри 128,5 x 89,1 x 41 мм
Кріплення DIN-rail mounting, Wall mounting (with optional kit)
Навколишнє середовище
Робоча температура від -40 до 70°C
Вологість від 5 до 95% RH
Температура зберігання від -40 до 85 ° C
Anti-Vibration 5 Grms @ IEC 60068-2-64, random wave, 5-500 Hz, 1 hr per axis (without USB devices attached)
Anti-Shock IEC 60068-2-27
Сертифікати
Safety UL 62368-1, EN 62368-1б IEC 62368-1
EMC EN 55032/35
EMI CISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Green Product  RoHS, CRoHS, WEEE
Hazardous Locations Class I Division 2, ATEX (AIG-301-T-EU-AZU-LX, AIG-301-T-AZU-LX)
MTBF
Час 566 458 годин
Стандарти Telcordia SR332
 Інформація для замовлення
¤ Серія AIG-100

Модель

LTE

Діапазон

Робоча
темпера-
тура
AIG-101-T - - -40 до 70°C
AIG-101-T-EU Cat.1 EU -40 до 70°C
