RISC rackmount
комп'ютер |
 |
|
 |
Комп'ютери серії MOXA DA-662A базуються на RISC процесорі і спеціально розроблені для індустріальних систем обробки інформації.
Комп'ютери серії MOXA DA-662A мають 4 Ethernet порти, від 8 до 16 RS-232/422/485 Serial портів і 2 USB 2.0 порти і комунікаційний процесор MoxaMacro. Крім того, в моделях DA-662A-I-8/16-LX послідовні порти мають перешкодозахищеність високого рівня.
|
|
Комп'ютери MOXA DA-662A виконані в 19" 1U стандарті для індустріального застосування (наприклад, автоматизація в енергетиці, нафтовій і газовій промисловості) для установки в спеціалізованих 19" стійках. Комп'ютери DA-662A ідеально підходять для додатків, що потребують розподіленої топології, такі як системи SCADA, системи автоматизації виробництва і додатки моніторингу електропостачання.
|
|
Особливості |
|
| • |
Процесор MoxaMacro 500 MHz |
| • |
128 MB RAM, 32 MB flash |
| • |
4 * 10/100 Mbps Ethernet
порти |
| • |
8
/ 16 програмно обираних RS-232/422/485 serial портів |
| • |
8
/ 16 обираних перемикачами 1/150 kΩ pull low/high і 120 Ω термінуючих резисторів |
| • |
15 kV ESD
захист всіх сигналів |
| • |
USB
і CompactFlash сокет для розширення пам'яті |
| • |
19" 1U стандарт |
| • |
Живлення від
100 до 240 VAC |
| • |
Linux OS |
| • |
Багатофункціональність: велика кількість комунікаційних портів |
| • |
Дружній дизайн: РКІ дисплей і кнопки управління на передній панелі |
|
Специфікації |
|
| • Апаратна частина |
| Процесор |
MoxaMacro 500 MHz |
| Пам'ять |
DRAM 128 MB
Flash 32 MB |
| ОС |
Embedded Linux |
| USB |
USB 2.0 hosts, type A
з'єднувач x 2, підтримка системного завантаження |
 Послідовні порти
(Serial) |
| Стандарт |
8 / 16 RS-232/422/485
портів програмно-обираних (8-pin RJ45) |
| ESD Protection |
8 kV контакт, 15 kV
повітря ESD |
| Surge Protection |
2 kV
лінія-лінія і 4 kV лінія-земля, 8/20 μs (DA-662A-I-8/16-LX тільки) |
| Ізоляція |
500 V (DA-662A-I-8/16-LX
тільки), 2 kV цифрова |
| Термінатори |
120
ohm, вибираються перемикачем |
| Консольний
порт |
RS-232
(повносигнальний), RJ45 |
|
Послідовні порти
- параметри
|
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None,
Even, Odd, Space, Mark |
| Швидкість |
від 50 bps до 921.6 Kbps |
| Контроль
потоку |
RTS/CTS,
XON/XOFF, ADDC® (automatic data direction control)
для RS-485 |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD,
GND
(DA-662A-I-8/16-LX тільки:
TxD, RxD, RTS, CTS, GND) |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| •
РКІ екран |
| Роздільна
здатність |
2
* 16 символів |
| Кнопки |
4
для конфігурування |
| • Світлодіоди |
| Система |
OS Ready |
| Serial |
TxD, RxD (16
шт) |
| Ethernet |
10/100M x 4 |
| Програмовані |
LED x 8 |
| •
Живлення |
| Споживання |
20 W |
| Вхідне живлення |
від 100 до 240 VAC
(від 47 до 63 Hz) |
| • Механічні |
| Корпус |
SECC
листовий метал (1
mm) |

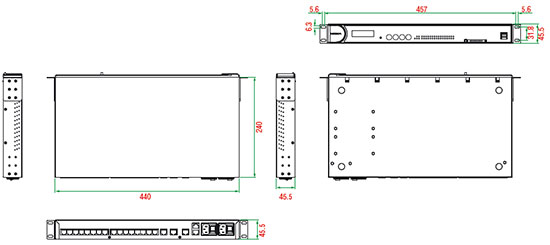

| Розміри
(Ш x Д x В) |
440 x 45 x 237
мм (без вух)
480 x 45 x 237 мм (з вухами) |
| Вага |
4б3 кг |
| Кріплення |
Стандартне 19" |
|
|
| • Навколишнє середовище |
| Робоча температура |
від -10 до
60°C |
| Температура
зберігання |
від -20 до 80°C |
| Вологість |
від 5 до 95% RH |
| Anti-vibration |
1 g @ IEC-68-2-6, sine wave (resonance search), 5-500 Hz, 1 Oct/min, 1 Cycle, 13 mins 17 sec per axis |
| • Сертифікати |
| EMC |
EN 55022/24
CISPR 22, FCC Part 15B Class A
IEC 61000-4-2 ESD: Contact 8 kV; Air 15 kV
IEC 61000-4-3 RS: 3 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal 4 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4 |
| Безпека |
UL 60950-1 |
| Green |
RoHS, CRoHS, WEEE |
| • Додатково |
| Засоби
попереждення |
Вбудований звуковий випромінювач і годинник реального часу (RTC - real-time clock) з літієвої батарейкою |
| Тригер перезавантаження |
Вбудований WDT (watchdog timer) підтримує від 1 до 255 рівнів часових інтервалів для системного скидання, налаштовується програмно |
| • Програмна частина |
| • Linux |
| OS |
Linux 2.6.38.8 |
| Стек
протоколів |
TCP,
UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE |
| Файлова система |
JFFS2 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| Internet
безпека |
iptables firewall |
| Dial-up
сервіси |
PPP Daemon for Linux that allows Unix machines to connect to the Internet through dialup lines, using the PPP protocol, as a PPP server or client. Works with 'chat', 'dip', and 'diald', among (many) others. Supports IP, TCP, UDP |
| File Server |
Enables remote clients to access files and other resources over the network |
| Засоби
розробки |
• Moxa API Library (Watchdog timer, LCM, keypad, Moxa serial I/O control)
• GNU C/C++ cross-compiler
• GNU C library |
|
Інформація для замовлення |
|
|
|
| DA-662A-8-LX |
Rackmount
RISC, 4 Ethernet порти, 8 * RS-232/422/485 serial портів,
CompactFlash, 2 USB, одне джерело живлення, Linux
OC |
| DA-662A-16-LX |
Rackmount
RISC, 4 Ethernet порти, 16 * RS-232/422/485 serial портів,
CompactFlash, 2 USB, одне джерело живлення, Linux
OC |
| DA-662A-16-DP-LX |
Rackmount
RISC, 4 Ethernet порти, 16 * RS-232/422/485 serial портів,
CompactFlash, 2 USB, два джерела живлення, Linux OC |
| DA-662A-I-8-LX |
Rackmount
RISC, 4 Ethernet порти, 8 * RS-232/422/485 serial портів
(isolation protection), CompactFlash, 2 USB, одне джерело живлення, Linux
OC |
| DA-662A-I-16-LX |
Rackmount
RISC, 4 Ethernet порти, 16 * RS-232/422/485 serial портів
(isolation protection), CompactFlash, 2 USB, одне джерело живлення, Linux
OC |
|
|
