Бездротові точки доступу EN 50155 сумісні

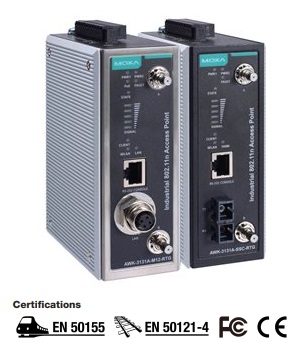

  Серія AWK-3131A-RTG
  Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу (AP/Client)


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

  Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу (AP/Client)

   Промислові AP/клієнт пристрої AWK-3131A-RTG 2-в-1 розроблені спеціально для зв’язку поїзд-земля та можуть працювати надійно, навіть коли поїзди досягають швидкості 120 км/год. AWK-3131A-RTG відповідає частині специфікацій EN 50155, що стосується робочої температури, вхідної напруги, стрибків напруги, електростатичного розряду та вібрації, що робить AWK-3131A-RTG придатним для різноманітних промислових застосувань. Встановлення просте за допомогою монтажу на DIN-рейку або розподільних коробок, а можливість монтажу на DIN-рейку, широкий діапазон робочих температур і корпус IP30 зі світлодіодними індикаторами роблять AWK-3131A-RTG зручним і надійним рішенням для будь-якого застосування рухомого складу.

Розширений захист

• 64-бітний і 128-бітний WEP (конфіденційність, еквівалентна дротові)
• Увімкнення/вимикання трансляції SSID
• Підтримка WPA/WPA2 (захищений доступ Wi-Fi) і 802.11i
• Підтримка IEEE802.1X/RADIUS
• Потужні фільтри контролю доступу

Розроблено для додатків поїзд-земля

• Час передачі клієнтського турбо-роумінгу < 150 мс на 3 каналах із WPA2
• Час передачі даних у турбо-роумінгу на основі контролера (доступний лише при використанні з WAC-1001 або WAC-2004) < 50 мс на 3 каналах із WPA2
• Кілька параметрів роумінгу для різних монтажних структур і типів антен

Детальніше (зовнішній вигляд, розміри та роз'єми) >>>


 Особливості
Основні особливості
 - Сумісність з IEEE 802.11a/b/g/n
 - Антивібраційні роз'єми M12
 - Оптоволоконне підключення SC
 - QoS (WMM) і VLAN для ефективного мережевого трафіку
 - Турбо-роумінг на основі контролера (менше 50 мс)
 - Сумісність з основними розділами стандарту EN 50155
  - Робоча температура від -40 до 75°C (-T модель)
 Специфікації
WLAN
Стандарти 802.11a/b/g/n
802.11i Wireless Security
Діапазон частот для ЄС (робочі канали 20 МГц) 2,412 до 2,472 ГГц (13 каналів)
5,180–5,240 ГГц (4 канали)
5,260 до 5,320 ГГц (4 канали)
5500–5700 ГГц (11 каналів)
Тип модуляції DSSS
OFDM
802.11b: CCK @ 11/5.5 Mbps
802.11b: DQPSK @ 2 Mbps
802.11b: DBPSK @ 1 Mbps
802.11a/g: 64QAM @ 54/48 Mbps
802.11a/g: 16QAM @ 36/24 Mbps
802.11a/g: QPSK @ 18/12 Mbps
802.11a/g: BPSK @ 9/6 Mbps
802.11n: 64QAM @ 300 Mbps to BPSK @ 6.5 Mbps
Швидкість 802.11b: від 1 до 11 Мбіт/с
802.11a/g: від 6 до 54 Мбіт/с
802.11n: від 6,5 до 300 Мбіт/с
Потужність передачі 802.11b:
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
802.11g:
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
19±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
802.11a:
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
802.11n (2.4 GHz):
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz
Безпека • SSID передача дозволено/заборонено
• WEP encryption (64-bit and 128-bit)
• WPA/WPA2-Personal
• WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
RX чутливість 802.11b:
Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps
802.11g:
Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps
802.11a:

Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -74 @ 54 Mbps
802.11n (2.4 GHz):
Typ. -89 dBm @ MCS0 20 MHz
Typ. -85 dBm @ MCS1 20 MHz
Typ. -85 dBm @ MCS2 20 MHz
Typ. -82 dBm @ MCS3 20 MHz
Typ. -78 dBm @ MCS4 20 MHz
Typ. -74 dBm @ MCS5 20 MHz
Typ. -72 dBm @ MCS6 20 MHz
Typ. -70 dBm @ MCS7 20 MHz
Typ. -95 dBm @ MCS8 20 MHz
Typ. -90 dBm @ MCS9 20 MHz
Typ. -87 dBm @ MCS10 20 MHz
Typ. -83 dBm @ MCS11 20 MHz
Typ. -80 dBm @ MCS12 20 MHz
Typ. -74 dBm @ MCS13 20 MHz
Typ. -71 dBm @ MCS14 20 MHz
Typ. -69 dBm @ MCS15 20 MHz
Typ. -87 dBm @ MCS0 40 MHz
Typ. -83 dBm @ MCS1 40 MHz
Typ. -83 dBm @ MCS2 40 MHz
Typ. -80 dBm @ MCS3 40 MHz
Typ. -76 dBm @ MCS4 40 MHz
Typ. -73 dBm @ MCS5 40 MHz
Typ. -69 dBm @ MCS6 40 MHz
Typ. -67 dBm @ MCS7 40 MHz
Typ. -93 dBm @ MCS8 40 MHz
Typ. -88 dBm @ MCS9 40 MHz
Typ. -85 dBm @ MCS10 40 MHz
Typ. -82 dBm @ MCS11 40 MHz
Typ. -78 dBm @ MCS12 40 MHz
Typ. -73 dBm @ MCS13 40 MHz
Typ. -69 dBm @ MCS14 40 MHz
Typ. -67 dBm @ MCS15 40 MHz
Режим роботи WLAN Access point, Client, Client-Router, Sniffer
Протоколи
Управління General: Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP
AP-only: ARP, BOOTP, DHCP, STP/RSTP (IEEE 802.1D/w)
Безпека RADIUS
Інтерфейс
Антена (роз'єм) QMA
Порти PoE (10/100BaseT(X), M12 D-coded 4-pin
female connector)
1, тільки AWK-3131A-M12-RTG
Оптичний порт 1, 100BaseFX (SC з'єднувач, тільки для AWK-3131A-SSC-RTG)
M12 порти 10/100BaseT(X) автовизначення швидкості, F/H duplex
mode і auto MDI/MDI-X connection (тільки для AWK-3131A-M12)
Стандарти Ethernet IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3af for PoE
IEEE 802.1Q for VLAN Tagging
Консоль RS-232 (RJ45)
Світлодіодна індикація PWR1, PWR2, PoE*, FAULT, STATE, SIGNAL, CLIENT, WLAN, LAN (AWK-3131A-M12-RTG only),100M (AWK-3131A-SSC-RTG only)
*PoE доступний лише для AWK-3131A-M12-RTG
Контакти аварії 1 релейний вихід з максимальним навантаженням 1A @ 24 VDC
Цифрові входи 2 електрично ізольованих входи
від +3 до -30V для стану "0" (OFF)
від +13 до 30V для стану "1" (ON)
Максимальний вхідний струм: 8 mA

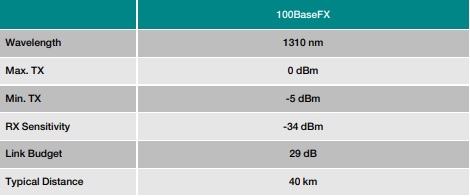

Оптичний порт*

Живлення
Вхідна напруга від 12 до 48 VDC, резервована постійна або 48 VDC Power-over-Ethernet (IEEE 802.3af)
*PoE доступий в моделі AWK-3121-M12-RTG
Підключення 10-pin знімний термінальний блок
Споживання при напрузі від 12 до 48 VDC, від 0.121 до 0.494 A
Захист від неправильної полярності Є
Механічні, живлення і навколишнє середовище
Робоча температура від -40 до 75°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
Розміри W x H x D: 52.9 x 151,9 x 127,4 mm Детальніше >>>
Вага 850 г
Корпус IP30 металевий
Кріплення DIN-Rail і настінне (опціонально)
Сертифікати
Safety UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)
EMC EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
Rail Traffic EN 50155, EN 50121-4
Radio EN 301 489-1/17, EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, SRRC, NCC,
IDA
 Інформація для замовлення
AWK-3131A-M12-RTG-EU-T IEEE 802.11a/b/g/n бездротова точка доступу (AP/Client) для зв'язку поїздів з наземним обладнанням, європейське виконання, M12/QMA роз'єми, робоча температура від -40 до 75°C
AWK-3131A-M12-RTG-EU-CT-T IEEE 802.11a/b/g/n бездротова точка доступу (AP/Client) для зв'язку поїздів з наземним обладнанням, європейське виконання, M12/QMA роз'єми, робоча температура від -40 до 75°C, спеціальне покриття корпусу
AWK-3131A-SSC-RTG-EU-T IEEE 802.11a/b/g/n бездротова точка доступу (AP/Client) для зв'язку поїздів з наземним обладнанням, європейське виконання, SC- оптичний порт, робоча температура від -40 до 75°C
AWK-3131A-SSC-RTG-EU-CT-T IEEE 802.11a/b/g/n бездротова точка доступу (AP/Client) для зв'язку поїздів з наземним обладнанням, європейське виконання, SC- оптичний порт, робоча температура від -40 до 75°C
