Бездротові точки доступу EN 50155 сумісні

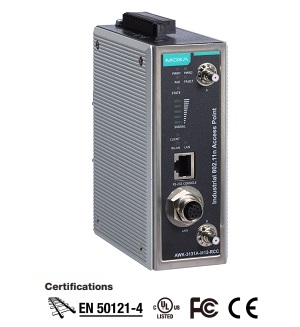

  Серія AWK-3131A-RCC
  Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу AP/Client IP30
   для залізничного транспорту


Специфікація | Інформація для замовлення | Документація та завантаження англійською мовою | Запитати

  Індустріальна IEEE 802.11 a/b/g/n бездротова точка доступу



    Промислова бездротова точка доступу/клієнт 802.11n серії AWK-3131A-RCC є ідеальним бездротовим рішенням для таких додатків, як бортові пасажирські інформаційно-розважальні системи та магістральні бездротові мережі між вагонами, оскільки забезпечує вищу швидкість передачі даних порівняно з пристроями 802.11g. Функція автоматичного підключення каретки (ACC) полегшує розгортання бездротових пристроїв і підвищує надійність бездротових магістральних мереж. Серія AWK-3131A-RCC також оптимізована для послуг Wi-Fi для пасажирів і відповідає частині специфікацій EN 50155, що стосуються робочої температури, вхідної напруги живлення, стрибків напруги, електростатичного розряду та вібрації, що робить продукти придатними для різноманітних промислових об’єктів. програми. Серія AWK-3131A-RCC також може отримувати живлення через порт PoE для полегшення розгортання.



Збільшена швидкість передачі даних і пропускна здатність

• Високошвидкісний бездротовий зв'язок зі швидкістю передачі даних до 300 Мбіт
• Використання MIMO технології для поліпшення передачі даних і прийому декількох
    потоків даних
• Збільшення пропускної здатності каналу з використанням технології "склеювання" каналів

Специфікації для промислового класу додатків
• QoS і VLAN промислового класу для ефективного управління трафіком даних
• Інтеграція з цифровими входами/виходами (DI/DO) для моніторингу та попереджень
• Світлодіодна індикація рівня сигналу для спрощення розгортання і
    орієнтування антен.

Детальніше (зовнішній вигляд, розміри та роз'єми) >>>



 Особливості
• Сумісність зі стандартами IEEE 802.11a/b/g/n
• Високошвидкісний бездротовий зв'язок зі швидкістю передачі даних до 300 Мбіт і
    використанням MIMO технології
• Сумісність з основними вимогами стандарту EN 50155
• M12 антивібраційні з'єднувачі
• Робоча температура від -40 до 75°C (-T модель).
 Специфікації
WLAN
Стандарти 802.11a/b/g/n
802.11i Wireless Security
Частотний діапазон модуляція і частота DSSS
OFDM
802.11b: CCK @ 11/5.5 Mbps
802.11b: DQPSK @ 2 Mbps
802.11b: DBPSK @ 1 Mbps
802.11a/g: 64QAM @ 54/58 Mbps
802.11a/g: 16QAM @ 36/24 Mbps
802.11a/g: QPSK @ 18/12 Mbps
802.11a/g: BPSK @ 9/6 Mbps
802.11n: 64QAM @ 300 Mbps to BPSK @ 6.5 Mbps
Операційні канали EU:  2,412 до 2,472 ГГц (13 каналів)
        5,180–5,240 ГГц (4 канали)
        5,260 до 5,320 ГГц (4 канали)
        5500–5700 ГГц (11 каналів)
Швидкість 802.11b:   від 1 до 11 Мбіт/с
802.11a/g:
від 6 до 54 Мбіт/с
802.11n:   від 6,5 до 300 Мбіт/с
Потужність передачі 802.11n (2.4 GHz):
23±1.5 dBm @ MCS0 20 MHz
21±1.5 dBm @ MCS1 20 MHz
21±1.5 dBm @ MCS2 20 MHz
21±1.5 dBm @ MCS3 20 MHz
20±1.5 dBm @ MCS4 20 MHz
19±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
21±1.5 dBm @ MCS9 20 MHz
21±1.5 dBm @ MCS10 20 MHz
21±1.5 dBm @ MCS11 20 MHz
20±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
19±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
17±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
20±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
17±1.5 dBm @ MCS15 40 MHz

802.11n (5 GHz):

23±1.5 dBm @ MCS0 20 MHz
20±1.5 dBm @ MCS1 20 MHz
20±1.5 dBm @ MCS2 20 MHz
20±1.5 dBm @ MCS3 20 MHz
19±1.5 dBm @ MCS4 20 MHz
18±1.5 dBm @ MCS5 20 MHz
18±1.5 dBm @ MCS6 20 MHz
18±1.5 dBm @ MCS7 20 MHz
23±1.5 dBm @ MCS8 20 MHz
20±1.5 dBm @ MCS9 20 MHz
20±1.5 dBm @ MCS10 20 MHz
20±1.5 dBm @ MCS11 20 MHz
19±1.5 dBm @ MCS12 20 MHz
19±1.5 dBm @ MCS13 20 MHz
18±1.5 dBm @ MCS14 20 MHz
18±1.5 dBm @ MCS15 20 MHz
23±1.5 dBm @ MCS0 40 MHz
20±1.5 dBm @ MCS1 40 MHz
20±1.5 dBm @ MCS2 40 MHz
20±1.5 dBm @ MCS3 40 MHz
19±1.5 dBm @ MCS4 40 MHz
18±1.5 dBm @ MCS5 40 MHz
18±1.5 dBm @ MCS6 40 MHz
18±1.5 dBm @ MCS7 40 MHz
23±1.5 dBm @ MCS8 40 MHz
20±1.5 dBm @ MCS9 40 MHz
20±1.5 dBm @ MCS10 40 MHz
20±1.5 dBm @ MCS11 40 MHz
19±1.5 dBm @ MCS12 40 MHz
19±1.5 dBm @ MCS13 40 MHz
18±1.5 dBm @ MCS14 40 MHz
18±1.5 dBm @ MCS15 40 MHz

802.11b:
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps
802.11g:
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
19±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
802.11a:
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps
Безпека • SSID broadcast enable/disable
• WEP encryption (64-bit and 128-bit)
• WPA/WPA2-Personal
• WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
RX чутливість 802.11b:
Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps
802.11g:
Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps
802.11a:
Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -74 @ 54 Mbps
Режим роботи WLAN Access point, Client, Client-Router, Sniffer
Роз'єми для антени QMA
Інтерфейс Ethernet
Стандарти IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT
IEEE 802.3af for PoE
IEEE 802.1Q for VLAN Tagging
Порти PoE (10/100/1000BaseT(X), M12 A-код 8-
штифтовий роз'єм)
1
Порти 10/100/1000BaseT(X) Ports (M12 A-coded 8-pin
female connector)
1, M12 A-coded 8-pin female connector, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI/MDI-X connection
Підтримувані протоколи
Основні General: Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP
AP-only: ARP, BOOTP, DHCP
Безпека RADIUS
Інтерфейс
Антена AWK-3131A-M12-RCC: QMA (female)
M12 порти 1, 10/100/1000BaseT(X) автовизначення швидкості, F/H duplex mode, and auto MDI/MDI-X connection
Консоль RS-232 (RJ45)
Світлодіодна індикація PWR1, PWR2, PoE, FAULT, STATE, SIGNAL, Client, WLAN, LAN
Контакти аварії 1 релейний вихід з максимальним навантаженням 1A @ 24 VDC
Кнопки Reset
Цифрові входи 2 електрично ізольованих входи
від 3 до -30V  для стану "0" (OFF)
від 13 до 30V для стану “1” (ON)
Максимальний вхідний струм: 8 mA
Живлення
Вхідна напруга від 12 до 48 VDC, резервована постійна або
48 VDC Power-over-Ethernet (IEEE 802.3af)
Підключення 10-pin знімний термінальний блок
Захист від неправильної полярності Є
Споживання 0.67 A @ 12 VDC, 0.17 A @ 48 VDC (8,03 Вт.)
Механічні і навколишнє середовище
Робоча температура від -25 до 60°C
від -40 до 75°C для -T моделі
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 85°C
Розміри W x H x D: 52.9 x 151,9 x 127,4 мм  Детальніше-->
Вага 850 г
Корпус IP30 металевий
Кріплення DIN-Rail і настінне (опціонально)
Сертифікати
Safety UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)
EMC EN 55032/24
EMI CISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Radio EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, IDA
Raiway EN 50155, EN 50121-4
Railway Fire Protection EN 45545-2
 Інформація для замовлення
Звичайне температурне виконання
AWK-3131A-M12-RCC-EU IEEE 802.11a/b/g/n бездротова точка доступу (ACC/AP/Bridge/Client) для залізничного транспорту, M12 з'єднувач, європейське виконання, робоча температура від -25 до 60°C
AWK-3131A-M12-RCC-EU-CT IEEE 802.11a/b/g/n бездротова точка доступу (ACC/AP/Bridge/Client) для залізничного транспорту, M12 з'єднувач, європейське виконання, конформне покриття, робоча температура від -25 до 60°C
Розширене температурне виконання
AWK-3131A-M12-RCC-EU-T IEEE 802.11a/b/g/n бездротова точка доступу (ACC/AP/Bridge/Client) для залізничного транспорту, M12 з'єднувач, європейське виконання, робоча температура від -40 до 75°C
AWK-3131A-M12-RCC-EU-CT-T IEEE 802.11a/b/g/n бездротова точка доступу (ACC/AP/Bridge/Client) для залізничного транспорту, M12 з'єднувач, європейське виконання, конформне покриття, робоча температура від -40 до 75°C
Додатково
WK-51-01 Набір для настінного кріплення, 2 пластини, 6 гвинтів, 51,6 x 67 x 2 мм
