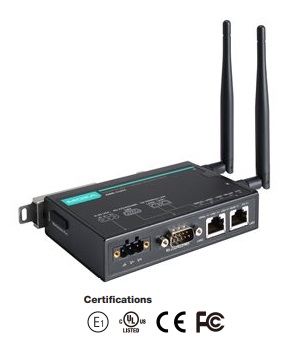

AWK-1137C
802.11a/b/g/n
бездротові індустріальні serial/Ethernet клієнти
 |
Надійні бездротові точки доступу для рухомих об'єктів
|
 |
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
IEEE 802.11a/b/g/n-сумісний клієнт |
 |
Комплексні інтерфейси з одним послідовним
портом і двома портами Ethernet LAN |
 |
Клієнтський турбо-роумінг на рівні мілісекунд |
 |
Просте налаштування та розгортання за
допомогою AeroMag |
 |
Перспективна технологія 2x2 MIMO |
 |
Просте налаштування мережі за допомогою
трансляції мережевих адрес (NAT) |
 |
Інтегрована надійна антена та розв'язка
живлення |
 |
Антивібраційна конструкція |
 |
Компактний розмір для промислового
застосування |
|
MOXA AWK-1137C індустріальний клієнтський пристрій бездротового доступу, який спеціально розроблений для забезпечення ефективного бездротового зв'язку для мобільних додатків. MOXA AWK-1137C забезпечує WLAN з'єднання як для Ethernet, так і для пристроїв з послідовним інтерфейсом, відповідає промисловим стандартам і дозволам, що охоплюють робочу температуру, вхідну напругу живлення, допустиму напругу, ESD і вібрації. AWK-1137C може працювати як в смузі частот 2,4, так і 5 ГГц, зворотньо сумісний з існуючими стандартами
802.11a / b / g.
Промислова міцність
• Інтегрована антена та ізоляція живлення, призначені для захисту ізоляції 500 В
від зовнішніх електричних перешкод
• Моделі з широкою робочою температурою від -40 до 75 °C (-T) доступні для
плавного бездротового зв'язку в суворих умовах
Дизайн, орієнтований на мобільність
• Турбо-роумінг на основі клієнта1 для < 150 мс часу
відновлення роумінгу між точками доступу
• Технологія MIMO для забезпечення можливості передачі та отримання під час руху
• Антивібраційні характеристики (з посиланням на IEC 60068-2-6)
Легка інтеграція
• Напівавтоматична конфігурація для зменшення витрат на
розгортання
• Підтримка AeroMag для безпомилкового налаштування основних налаштувань WLAN
ваших промислових програм
• Різні комунікаційні інтерфейси для підключення до різних типів пристроїв
• NAT "один до багатьох" для спрощення налаштування вашого комп'ютера
Керування бездротовою мережею за допомогою
MXview Wireless
• Перегляд динамічної топології миттєво показує стан
бездротових з’єднань і зміни підключення
• Візуальна інтерактивна функція відтворення роумінгу для перегляду історії
роумінгу клієнтів
• Детальна інформація про пристрої та діаграми показників продуктивності для
окремих точок доступу та клієнтських пристроїв.
|
|
|
|
 |
Специфікації |
 |
|
WLAN |
Стандарти |
IEEE 802.11a/b/g/n для
бездротових мереж
IEEE 802.11i для бездротової безпеки
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseTX |
Частотний
діапазон модуляції і частота |
• DSSS
з DBPSK, DQPSK, CCK
• OFDM з BPSK, QPSK, 16QAM, 64QAM
• 802.11b: CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps,
DBPSK @ 1 Mbps
• 802.11a/g: 64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps,
QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbps
• 802.11n: 64QAM @ 300 до BPSK @ 6.5 Mbps
(підтримка різних швидкостей) |
Операційні
канали |
EU:
від 2.412 до 2.472 GHz (802.11abg, 13 каналів)
від 5.18 до 5.24 GHz (802.11a, 4 канали)
від 5.26 до 5.32 GHz (4 канали)*
від 5.500 до 5.700 GHz (11 каналів)
|
Швидкість |
802.11b:
1 Mbps, 2 Mbps, 5.5 Mbps, 11 Mbps
802.11a/g: 6 Mbps, 9 Mbps, 12 Mbps, 18 Mbps, 24 Mbps, 36 Mbps,
48 Mbps, 54 Mbps
802.11n: від 6,5 до 300 Mbps (підтримка різних швидкостей) |
Потужність передачі |
802.11b:
• Стандартна:
26±1.5 dBm @ 1 Mbps
• Стандартна: 26±1.5 dBm @ 2 Mbps
• Стандартна: 26±1.5 dBm @ 5.5 Mbps
• Стандартна: 25±1.5 dBm @ 11 Mbps
802.11g:
• Стандартна:
23±1.5 dBm @ 6 до 24 Mbps
• Стандартна: 22±1.5 dBm @ 36 Mbps
• Стандартна: 20±1.5 dBm @ 48 Mbps
• Стандартна: 19±1.5 dBm @ 54 Mbps
802.11n (2.4 GHz):
• Стандартна:
23±1.5 dBm @ MCS0/8 20 MHz
• Стандартна: 17±1.5 dBm @ MCS7/15 20 MHz
• Стандартна: 23±1.5 dBm @ MCS0/8 40 MHz
• Стандартна: 17±1.5 dBm @ MCS7/15 40 MHz
802.11a:
• Стандартна:
23±1.5 dBm @ 6 до 24 Mbps
• Стандартна: 21±1.5 dBm @ 36 Mbps
• Стандартна: 20±1.5 dBm @ 48 Mbps
• Стандартна: 18±1.5 dBm @ 54 Mbps
802.11n (5 GHz):
• Стандартна:
23±1.5 dBm @ MCS0/8 20 MHz
• Стандартна: 18±1.5 dBm @ MCS7/15 20 MHz
• Стандартна: 23±1.5 dBm @ MCS0/8 40 MHz
• Стандартна: 18±1.5 dBm @ MCS7/15 40 MHz
|
Безпека |
• SSID
передача дозволено/заборонено
• Firewall для MAC/IP/Protocol/Port-based фільтрація
• 64-bit і 128-bit WEP шифрування, WPA /WPA2-Personal
і
Enterprise (IEEE 802.1X/RADIUS, TKIP and AES) |
RX
чутливість |
802.11b:
• -89 dBm @ 1 Mbps
• -89 dBm @ 2 Mbps
• -89 dBm @ 5.5 Mbps
• -88 dBm @ 11 Mbps
802.11g:
• -88 dBm @ 6 Mbps
• -88 dBm @ 9 Mbps
• -88 dBm @ 12 Mbps
• -87 dBm @ 18 Mbps
• -84 dBm @ 24 Mbps
• -81 dBm @ 36 Mbps
• -77 dBm @ 48 Mbps
• -75 dBm @ 54 Mbps
802.11n (2.4 GHz):
• -70 dBm @ MCS7 20 MHz
• -70 dBm @ MCS15 20 MHz
• -64 dBm @ MCS7 40 MHz
• -65 dBm @ MCS15 40 MHz
802.11a:
• -90 dBm @ 6 Mbps
• -88 dBm @ 9 Mbps
• -87 dBm @ 12 Mbps
• -85 dBm @ 18 Mbps
• -81 dBm @ 24 Mbps
• -78 dBm @ 36 Mbps
• -74 dBm @ 48 Mbps
• -73 dBm @ 54 Mbps
802.11n (5 GHz):
• -69 dBm @ MCS7 20 MHz
• -01 dBm @ MCS15 20 MHz
• -64 dBm @ MCS7 40 MHz
• -66 dBm @ MCS15 40 MHz
|
Протоколи |
Загальні |
Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP, VLAN |
Інтерфейс |
LAN |
2, RJ45, 10/100/1000BaseT(X)
auto negotiation
speed, F/H duplex mode, і auto MDI/MDI-X |
Антени |
2 dual-band omni-directional
антени, 2 dBi |
З'єднувач
для
зовнішньої антени |
RP-SMA (female) |
Світлодіодна
індикація |
SYS, WLAN, LAN1, LAN2, Serial |
Управління |
Режими роботи |
NTP Client, SNTP Client |
Управління
пристроєм |
DHCP Server/Client, HTTP, IPv4, LLDP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, Proxy ARP, VLAN, Wireless Search Utility, MXview, MXconfig |
Безпека |
HTTPS/SSL, RADIUS, SSH |
Firewall |
CMP, MAC address, IP protocol, Port-based |
Serial
параметри |
З'єднувач
|
DB9 male |
Стандарти |
RS-232, RS-422/485, RS-232/422/485 |
Біти
даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Контроль
потоку |
RTS/CTS,
XON/XOFF |
Швидкість |
від
75 bps до 921.6 Kbps
|
Serial Data Log |
256 KB |
Serial
сигнали |
RS-232: |
DSR, RTS, GND, TxD, RxD, DCD, CTS, DTR |
RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
RS-485 (2-дротовий): |
Data+, Data- и GND |
RS-485 (4-дротовий): |
Tx+,
Rx+, Tx-, Rx+ и GND |
Живлення |
Вхідна
напруга |
від
9 до 30 VDC, |
Підключення |
3-pin
термінальний блок, захист 500В |
Споживання |
11,7
Вт |
Захист від неправильної полярності |
Є |
Механічні, живлення і навколишнє середовище |
Робоча
температура |
від 0 до 60°C
від -40 до 75°C (Т модель) |
Відносна вологість |
від
5 до 95% RH |
Температура
зберігання |
від
-40 до 85°C |
Вага |
470
г |
Корпус |
IP30
металевий |

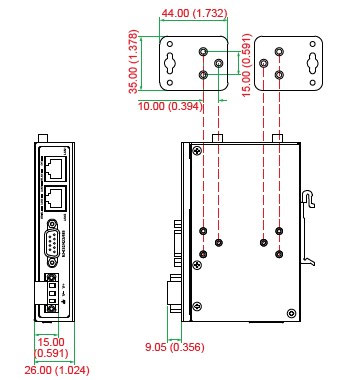

Кріплення |
Настінне
(опціонально), DIN-rail
(стандартно) |

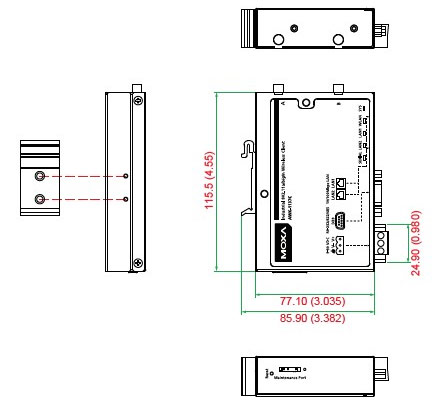

Розміри |
77.1 x 115.5 x 26
мм |

 |
Сертифікати |
Safety |
UL
60950-1 |
EMC |
EN 61000-6-2/6-4, EN 55032/24 |
EMI |
CISPR 22, FCC Part 15B Class A |
EMS |
IEC
61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 |
Рух |
E-Mark E1 |
Вібрації |
IEC 60068-2-6 |
Radio |
EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-1137C, ANATEL, MIC, NCC, SRRC, WPC, KC, RC |
 |
Інформація для замовлення |
 |
|
|
Моделі зі
звичайним температурним діапазоном |
AWK-1137C-EU
|
Індустріальний бездротовий serial/Ethernet клієнт, європейський частотний діапазон, робоча
температура від
0 до 60°C
|
Моделі з розширеним температурним діапазоном (від
-40 до 75°C) |
AWK-1137C-EU-T
|
Індустріальний бездротовий serial/Ethernet клієнт, європейський частотний діапазон, робоча
температура
від -40 до 75°C
|
|
|
|
|
