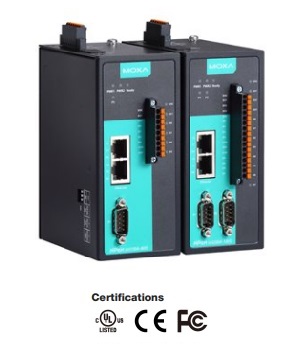

 Серія NPort IA5000А-I/O                  Знято з виробництва
  Комбіновані 1/2 портові RS-232/422/485 сервери з 6 або 12 цифровими I/Os
   для індустріальної автоматизації


 Специфікація  |  Інформація для замовлення  |  Документація та завантаження  |  ЗАПИТАТИ
  Комбіновані індустріальні сервери RS-232/422/485 в Ethernet з I/Os

Особливості та переваги
6 або 12 цифрових входів/виходів для збору локальних даних для моніторингу стану
Підключає послідовні дані вводу/виводу до хмари за допомогою загального MQTT
Підтримує MQTT-з'єднання із вбудованими SDK-пристроями для Azure/Alibaba Cloud
Підтримує MQTT-з'єднання з TLS та сертифікат у форматі JSON та необроблених даних
Картка microSD для резервного копіювання конфігурації та журналів подій, а також буферизації      даних при втраті хмарного з'єднання
Підтримує перепакування послідовного розміру даних (до 4K) для збереження номерів пакетів, які потрібно відправити на хмарну платформу
Подвійні входи живлення постійного струму та релейний вихід
Каскадні порти Ethernet для зручності підключення
Попередження за допомогою релейного виходу та електронної пошти
Моделі з широким робочим температурним діапазоном від -40 до 75 °C

  Сервери послідовних пристроїв NPort IA5000A-I/O, які мають вбудовані цифрові вводи-виводи, забезпечують максимальну гнучкість, коли вам потрібно інтегрувати послідовне обладнання на місцях із мережею Ethernet або хмарною платформою. Готовий до хмар сервер пристроїв може взаємодіяти з програмами IIoT, використовуючи загальні MQTT або сторонні хмарні служби, такі як Azure та Alibaba Cloud. Поєднання цифрових входів / виходів робить сервери пристроїв придатними для різноманітних програм промислового збору даних.
DI/Os на пристрої можна управляти через TCP / IP за допомогою протоколу Modbus TCP, а також можна налаштувати та захистити з веб-браузера. Пристрій можна також встановити як COM-порт (запатентований Real COM) на ПК з Windows / Linux, щоб зробити його сумісним із застарілими програмами.
  Усі моделі надійно сконструйовані, кріпляться на DIN-рейку та розроблені із резервними входами живлення, що забезпечує безперебійну роботу в промислових цілях.

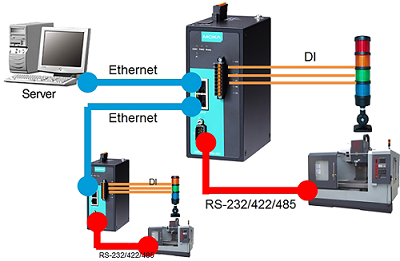

Каскадні порти Ethernet спрощують проводку
   Сервери пристроїв NPort IA5000A-I/O постачаються з двома портами Ethernet, які можна використовувати як порти комутатора Ethernet. Один порт підключається безпосередньо до мережі або сервера, а інший порт може бути підключений або до іншого сервера пристроїв NPort IA, або до іншого пристрою Ethernet. Подвійні порти Ethernet зменшують витрати на проводку, усуваючи необхідність підключати кожен пристрій до окремого комутатора Ethernet.

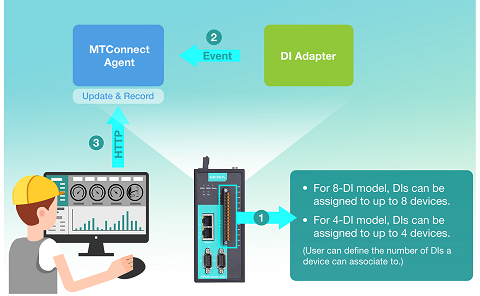

Підтримує протокол MTConnect для моніторингу цифрових входів
   MTConnect розроблений спеціально для додатків, що мають на меті перетворити дані цехів у стандартний формат, який може бути зрозумілим будь-яким програмним додатком, сумісним з MTConnect. Після того, як дані були визначені інтерфейсом, сумісним з MTConnect (ім’я, тип, опис тощо), це позбавляє від необхідності перевизначати дані в кожному додатку. Для тих старих верстатів, які не підтримують MTConnect, загальноприйнятою практикою є отримання даних, пов’язаних із машиною, за допомогою з’єднань датчиків та входів / виходів. Moxa NPort IA5000A-I/O підтримує функцію MTConnect для всіх цифрових входів на пристрої та забезпечує настроюваний інтерфейс для користувачів, який визначає, які дані та відповідні теги MTConnect повинні бути прив'язані до цифрових входів.




Безпечне віддалене управління та налаштування за допомогою SSH / HTTPS
    Несанкціонований доступ є одним з найбільших головних болів для системних менеджерів. На додаток до фільтрації IP та захисту паролем, NPort IA5000A-I/O також підтримує SSH та HTTPS для забезпечення захисту від хакерів. Щоб надійно передавати контрольні повідомлення, відкрийте веб-консоль за допомогою веб-браузера, що підтримує HTTPS (Internet Explorer, наприклад). Ви також можете відкрити послідовний пристрій або консоль Telnet, наприклад PuTTY, за допомогою емулятора терміналу, що підтримує SSH.

 Виберіть будь-яку швидкість передачі даних між 50 біт / с та 921,6 кбіт / с
    Більшість серверів пристроїв підтримують лише фіксовану кількість послідовних швидкості передачі даних. Однак для деяких програм потрібні спеціальні швидкості передачі, такі як 250 кбіт / с або 500 кбіт / с. З NPort IA5000A-I/O ви можете використовувати будь-яку швидкість передачі даних від 50 до 921,6 кбіт / с. Якщо швидкість передачі даних вашого пристрою не є стандартною, виберіть зі спадного списку "інше", а потім введіть швидкість передачі даних.

Індустріальна сертифікація
  Для забезпечення безпечної та надійної експлуатації в промислових середовищах, сервери серії MOXA NPort IA5000A були сертифіковані відповідно до визнаних індустріальних стандартів: IP30 - для механічного захисту, UL508 - безпечного використання, а також вибухобезпечні сертифікати для надійної роботи в небезпечних зонах. Сертифікати включають: UL/cUL Class 1 Division 2 Groups A, B, C, D і ATEX Class 1 Zone 2.

 Специфікації
¤ I/O інтерфейси
DI канали -6I/O моделі: 4
-12I/O моделі: 8
DO канали -6I/O моделі: 2
-12I/O моделі: 4
Ізоляція 3k VDC or 2k Vrms
Контактні канали сигналізації Релейний вихід із струмовою несучою потужністю 2 А при 30 В постійного струму
¤ Цифрові входи DI
Тип датчика Сухий контакт
Мокрий контакт (NPN або PNP)
Сухий контакт On: short to GND
Off: open
Мокрий контакт (DI до COM) On: 10 to 30 VDC
Off: 0 to 3 VDC
Режим I/O DI або лічильник подій
Лічильник частоти 20 Гц
Інтервал часу цифрової фільтрації Конфугрується ПЗ
¤ Цифрові виходи DO
Режим I/O DO або імпульсний вихід
Тип I/O Sink
Захист від перенапруги по току 2,6 А на канал при 25 ° C
Відключення при перегріванні 175 ° C (типово), 150 ° C (мін.)
Захист від перенапруги 45 VDC
¤ Ethernet інтерфейс
Кількість портів 2
Швидкість 10/100 Mbps
З'єднувач RJ45 8 пін
Magnetic Isolation Protection Вбудована 1.5 KV
¤ Serial інтерфейс
Тип інтерфейсу RS-232/422/485
Кількість портів Моделі NPort IA5150A: 1
Моделі NPort IA5250A: 2
З'єднувач DB9  RS-232/422/485
Захист сигналів • 4 KV ESD protection для всіх сигналів
¤ Serial параметри
Біти даних 5, 6, 7, 8
Стоп біти 1, 1.5, 2
Паритет None, Even, Odd, Space, Mark
Контроль потоку RTS/CTS і DTR/DSR (RS-232 тільки), XON/XOFF
Швидкість  від 50 bps до 921.6 Kbps
¤ Serial сигнали
RS-232:  TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2-дротовий):  Data+, Data-, GND
RS-485 (4-дротовий): Rx+, Tx-, Rx+, GND
¤ Програмне забезпечення
Протоколи управління DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP
Конфігурація Web Console (HTTP/HTTPS), Windows Utility, Telnet Console, Serial Console
Fixed TTY драйвери SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTY драйвери Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, and 5.x
Windows Real COM драйвери Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Промислові протоколи MQTT, MTConnect
Android API Android 3.1.x та новіших версій
MIB MIB-II
¤ Фізичні характеристики
Корпус Метал
Вага NPort IA5150A-6I/O: 740 г.
NPort IA5150A-12I/O: 750 г.
NPort IA5250A-6I/O: 750 г.
NPort IA5250A-12I/O: 760 г.
Розмір 59,6 x 101,4 x 134 mm

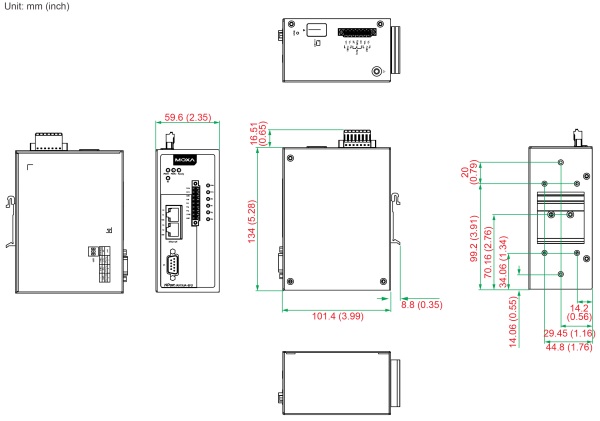

Розміри:




¤ Навколишнє середовище
Робоча температура  від 0 до 55°C
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 75°C
¤ Живлення
Живлення від 12 до 48 VDC
Споживання 300 mA @ 12 VDC
¤ Сертифікати
Safety  UL (UL60950-1), LVD (EN60950-1)
EMC CE  EN 61000-6-2/-6-4
EMI CISPR 32, FCC Part 15B Class A
EMS  IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: Ethernet: 2 kV, Serial: 4 kV
IEC 61000-4-6 CS: 10 V
¤ Інше
Тригер перезавантаження WDT (watchdog timer)
 Інформація для замовлення
Звичайне температурне виконання (від 0 до 55°C)
NPort IA5150A-6I/O 1-портовий асинхронний сервер RS-232/422/485 в Ethernet, з захистом serial/LAN/живлення, 2* 10/100BaseT(X) порти, 4 DI і 2 DO
робоча температура від 0 до 55°C
NPort IA5250A-6I/O 2-портовий асинхронний сервер RS-232/422/485 в Ethernet, з захистом serial/LAN/живлення, 2* 10/100BaseT(X) порти, 4 DI і 2 DO
робоча температура від 0 до 55°C
NPort IA5150A-12I/O 1-портовий асинхронний сервер RS-232/422/485 в Ethernet, з захистом serial/LAN/живлення, 2* 10/100BaseT(X) порти, 8 DI і 4 DO
робоча температура від 0 до 55°C
NPort IA5250A-12I/O 2-портовий асинхронний сервер RS-232/422/485 в Ethernet, з захистом serial/LAN/живлення, 2* 10/100BaseT(X) порти, 8 DI і 4 DO
робоча температура від 0 до 55°C
 Опціональні аксесуари
Кабелі
CBL-F9M9-150 DB9 Female to DB9 Male кабель, 1.5 м
CBL-F9M9-20 DB9 Female to DB9 Male кабель, 20 см
З'єднувачі
Mini DB9F-to-TB DB9 Female в термінальний блок
ADP-RJ458P-DB9F DB9 Female в RJ45
Монтажний комплект
WK-51-01 настінний монтажний комплект (51 мм)
