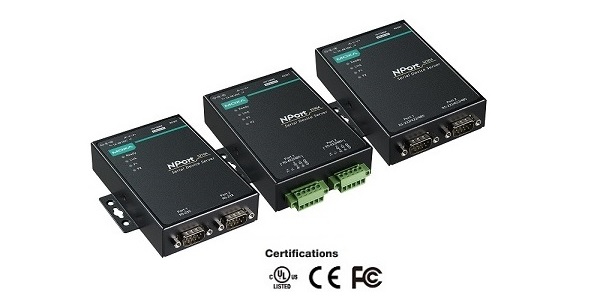

Серія NPort 5210A
/ 5230A / 5250A
2-портові асинхронні сервери RS-232/422/485 в Ethernet
|
Специфікація
|
Інформація для замовлення
|
Документація та завантаження
|
ЗАПИТАТИ
|
 |
2-портові асинхронні сервери MOXA RS-232/422/485 в Ethernet |
 |
|
|
|

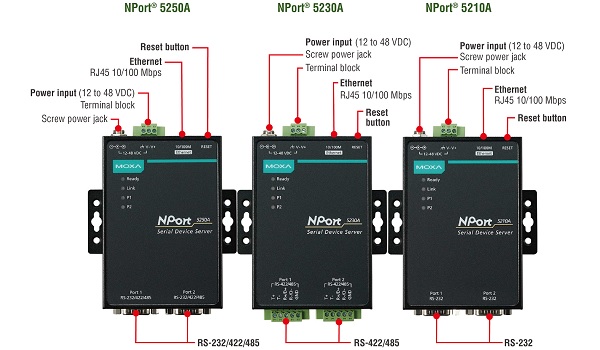

Особливості та переваги |
|
|
 |
Швидка трикрокова ВЕБ-конфігурація |
|
Захист від перенапруги для
послідовного порту, Ethernet і живлення |
|
Гвинтові роз'єми живлення для
безпечного встановлення |
|
Групування портів COM і багатоадресні
програми UDP |
|
Подвійні входи постійного
струму з гніздом живлення та клемною колодкою |
|
Real COM і TTY
драйвери
для Windows, Linux і macOS |
|
Стандартний TCP/IP інтерфейс, TCP і UDP
режими
|
 Серія асинхронних серверів MOXA NPort 5200А спроектована так, щоб пристрої з послідовним інтерфейсом, підключені до них стали мережевими і були доступні з будь-якої точки мережі. Серія MOXA NPort 5200А - 2 портових серверів serial пристроїв - має ультратонкий корпус підвищеної міцності, що спільно з великим числом виконуваних ними функцій робить цей пристрій зручним, простим і надійним для сучасних Ethernet застосувань.
Енергозберігаюче Serial-Ethernet рішення
Moxa недавно розробила MiiNe - невеликий, але потужний Serial-в-Ethernet чіп з вбудованою оперативною пам'яттю і Flash. Нова серія MOXA NPort 5200А тепер базується на MiiNe. Серія NPort 5200А забезпечує економію понад 50% споживаної потужності в порівнянні з іншими існуючими на ринку пристроями, допомагаючи інженерам задовольнити жорсткі екологічні вимоги для експлуатації в промислових умовах.
Захист послідовних портів, Ethernet і живлення
При застосуванні подібних пристроїв в промисловості одним з важливих чинників функціонування всіх електричних пристроїв є захист від імпульсних перешкод, які, як правило, обумовлені високою напругою при перехідних процесах або блискавках. У серії MOXA NPort 5200А застосовані інноваційні рішення, що забезпечують захист як послідовних портів, так Ethernet і ліній живлення. MOXA NPort 5200А протестовані і відповідають вимогам стандарту IEC 61000-4-5. Ці сучасні засоби захисту від імпульсних перешкод забезпечують високу надійність Serial-Ethernet рішень MOXA навіть в умовах жорстких індустріальних середовищ.
Проста 3-х крокова веб-конфігурація
MOXA NPort 5200А мають простий і зручною для користувачів веб-інтерфейс для налаштування. За допомогою консолі MOXA NPort 5200А за 3 простих кроки і час менше 30 секунд може бути здійснене налаштування пристрою в Serial-в-Ethernet застосуванні. Використання веб-інтерфейсу заощаджує час і зусилля на розгортання додатку.
Просте усунення неполадок
Сервери пристроїв MOXA NPort 5200А підтримують SNMP управління, яке може бути використане для моніторингу обладнання через Ethernet. Для кожного з пристроїв можуть бути сформовані користувачем умови, при яких пристрій автоматично відправляє повідомлення SNMP менеджеру для прийняття рішень. Для користувачів, які не використовують SNMP менеджер, попередження можуть відправлятися, наприклад, по електронній пошті. Використовуючи Windows utility або веб-консоль користувач сам визначає, що необхідно виконати при досягненні тієї чи іншої події. Наприклад, такі події можуть викликати "теплий" старт, "холодний" старт або зміну пароля.
Групування COM портів
Функція групування COM портів в MOXA NPort 5200А дозволяє створювати COM-групи і перенаправити дані з них на кілька фізичних COM портів серверів NPort. COM порт групування дозволяє керувати кількома фізичними послідовними портами одночасно, віртуально працюючи тільки з один COM-портом.
|
|
|
|
Специфікації |
|
|
| ¤ Ethernet
інтерфейс |
| Кількість
портів |
1 |
| Швидкість |
10/100 Mbps |
| З'єднувач |
RJ45 8-pin |
| Magnetic Isolation Protection |
Вбудована |
| Ethernet Line Protection |
EN61000-4-5 (Surge) Level 2 |
| ¤ Serial
інтерфейс |
| Тип
інтерфейсу |
NPort® 5210A: RS-232
NPort® 5230A: RS-422/485
NPort® 5250A: RS-232/422/485 |
| Кількість
портів |
2 |
| З'єднувач |
NPort 5210A/5250A: DB9 male
NPort 5230A: Terminal Block (5 pins на порт) |
| Захист Serial
сигналів |
15 KV ESD
всіх сигналів Level 1 Surge, EN61000-4-5 |
| RS-485
управління даними |
ADDC® (automatic data direction control) |
| Навантажувальні резистори |
1 KΩ, 150 KΩ |
| ¤ Serial
параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS
і DTR/DSR (RS-232 тільки), XON/XOFF |
| Швидкість |
від
50 bps до 921.6 Kbps |

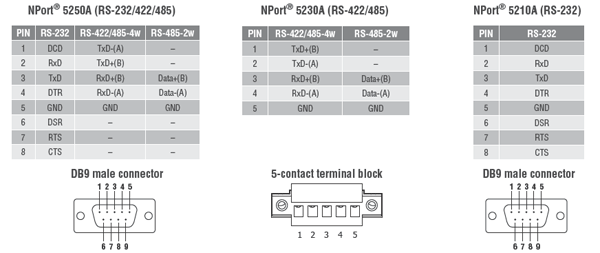

| ¤ Serial
сигнали |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-дротовий): |
Data+, Data-, GND |
| RS-485 (4-дротовий): |
Rx+, Tx-, Rx+, GND |
| ¤
Програмне забезпечення |
| Протоколи |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2 |
| Конфігурація |
Web Console (з
новим Quick Setup), Serial Console (NPort 5210A/5250A
тільки), Telnet Console, Windows Utility |
| Windows Real COM
драйвери |
Windows
95/98/ME/NT/2000, Windows
XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64),
Windows 2008 R2/2012/2012 R2/2016/2019
(x64), Windows Embedded CE 5.0/6.0,
Windows XP Embedded |
| Fixed TTY
драйвери |
macOS 10.12,
macOS 10.13, macOS 10.14, macOS 10.15,
SCO UNIX, SCO OpenServer, UnixWare 7,
QNX 4.25, QNX 6, Solaris 10, FreeBSD,
AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTY
драйвери |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
|
Android API |
Android
3.1.x та новіших версій |
|
MIB |
RFC1213,
RFC1317 |
 |
| ¤
Фізичні характеристики |
| Корпус |
Метал |
| Вага |
340 г |

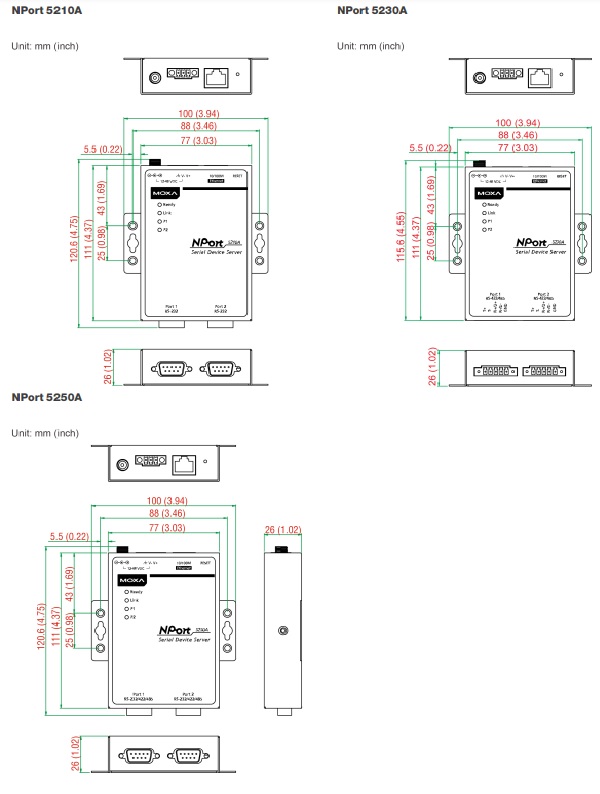

| Розмір |
Без "вух": 77 x 111 x 26 мм
З
"вухами": 100 x 111 x 26мм |
| ¤
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від 0 до 60°C
З розширеним температурним діапазоном:
від -40 до 75°C |
| Відносна вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-20 до 85°C |
| ¤
Живлення |
| Живлення |
від
12 до 48 VDC |
| Споживання |
119 mA @ 12V, 65 mA @ 24V |
| ¤
Сертифікати |
| Safety |
UL 60950-1 |
| EMC |
EN 55032/35 |
| EMI |
CISPR 32,
FCC Part 15B Class A |
| EMS |
IEC
61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10
V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal:
1 kV
IEC 61000-4-5 Surge: Power: 2 kV;
Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10
V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 |
| Power Line Protection |
EN61000-4-4 (EFT) Level 2,
EN61000-4-5 (Surge) Level 3 |
|
Green Product |
RoHS, CRoHS,
WEEE |
| ¤
Інше |
| Тригер
перезавантаження |
WDT (watchdog timer) |
| Час напрацювання на відмову
MTBF |
847,750 годин |
|
Інформація для замовлення |
|
|
|
 Звичайне температурне виконання (від
0 до 60°C) |
| NPort 5210A |
2
портовий RS-232 в Ethernet асинхронний сервер.
робоча температура
від 0 до 60°C |
| NPort 5230A |
2
портовий RS-422/485
в Ethernet асинхронний сервер,
робоча температура
від 0 до 60°C |
|
NPort 5250A |
2
портовий RS-232/422/485 в Ethernet
асинхронний сервер,
робоча температура
від 0 до 60°C |
|
Розширене температурне виконання (від
-40 до 75°C) |
| NPort 5210A-T |
2
портовий RS-232 в Ethernet асинхроннмй сервер,
робоча температура від - 40 до 75°C |
| NPort 5230A-T |
2
портовий RS-422/485 асинхронний сервер в
Ethernet,
робоча температура від - 40 до 75°C |
|
NPort 5250A-T |
2
портовий RS-232/422/485 в Ethernet
асинхронний сервер,
робоча температура від - 40 до 75°C |
| Також
поставляється |
- Посібник зі швидкого встановлення (Quick Installation Guide)
- Джерело живлення
в стандартних моделях, в моделях з буквою
"T" замовляється окремо.
|
 Додаткове приладдя |
| DK-35A | DIN-Rail
набір кріплення (35 mm для NPort 5200 ) |
|
PWR-12050-WPEU-S1 |
Джерело
живлення 12V 0.5A, робоча температура від 0 до 40°C,
Screw type, EU Plug
|
| PWR-12150-EU-T1 |
Джерело
живлення 12V 1.5A, робоча температура від - 40 до 75°C,
Screw type, EU Plug
|
|
|
|
