Серії NPort 5150AI-M12 / 5250AI-M12 / 5450AI-M12
EN 50155
сумісні, 1, 2 і 4-портові асинхронні сервери
RS-232/422/485 в Ethernet |
|
|
|
Специфікація
|
Інформація для замовлення
|
Документація та завантаження
|
ЗАПИТАТИ
|
 |
EN
50155 сумісні, 1, 2 і 4-портові асинхронні сервери RS-232/422/485 в
Ethernet |
 |
|
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
Швидка 3-етапна
веб-конфігурація |
|
Стандартний
інтерфейс TCP/IP і різноманітні режими роботи TCP і UDP |
|
Групування
портів COM і багатоадресні програми UDP |
|
Real COM і TTY
драйвери для Windows,
Linux і macOS |
|
Відповідає EN
50121-4 |
|
Відповідає всім
вимогам стандарту EN 50155 |
|
Ізоляція 2 кВ
для послідовних сигналів |
|
Роз'єм M12 і
металевий корпус IP40 |
|

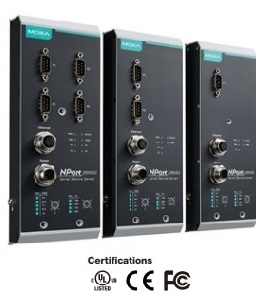

| Серія асинхронних серверів MOXA NPort 5000AI-M12 спроектована так, щоб пристрої з послідовним інтерфейсом, підключені до них стали мережевими і були доступні з будь-якої точки мережі. Серія серверів пристроїв MOXA NPort 5000AI-M12 має ультратонкий корпус підвищеної міцності, відповідає стандарту EN 50121-4 і основним розділам EN 50155, має широкий діапазон робочих температур, захист від імпульсних перешкод і вібрації, що дозволяє використовувати її на рухомому складі та в транспортній автоматизації - в умовах тряски і вібрацій, а також при зміні температур.
Проста 3-х крокова веб-конфігурація
MOXA NPort 5000AI-M12 мають простий і зручний веб-інтерфейс користувача для налаштування. За допомогою веб консолі MOXA NPort 5000AI-M12 за 3 простих кроки і час менший 30 секунд може бути здійснене налаштування пристрою в Serial-в-Ethernet застосуванні. Використання веб-інтерфейсу заощаджує час і зусилля на розгортання додатку.
Просте усунення неполадок
Сервери пристроїв MOXA 5000AI-M12 підтримують SNMP управління, яке може бути використане для моніторингу обладнання через Ethernet. Для кожного з пристроїв можуть бути сформовані користувачем умови, при яких пристрій автоматично відправляє повідомлення SNMP менеджеру для прийняття рішень. Для користувачів, які не використовують SNMP менеджер, попередження можуть відправлятися, наприклад, по електронній пошті. Використовуючи Windows utility або веб-консоль користувач сам визначає, що необхідно виконати при досягненні тієї чи іншої події. Наприклад, такі події можуть викликати "теплий" старт, "холодний" старт або зміну
паролю.
|
|
Детальніше (зовнішній вигляд, розміри та
роз'єми) >>>
|
|
Специфікації |
|
|
| ¤
Ethernet інтерфейс |
| Кількість
портів |
1 |
| Швидкість |
10/100 Mbps, auto
MDI/MDIX |
| З'єднувач |
M12 |
| ¤ Serial
інтерфейс |
| Тип
інтерфейсу |
RS-232/422/485 |
| Кількість
портів |
1/2.4 |
| З'єднувач |
Male DB9 |
| Захист
сигналів |
15 KV ESD
всіх сигналів |
| RS-485
управління даними |
ADDC® (automatic data direction control) |
| ¤ Serial
параметри |
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Контроль
потоку |
RTS/CTS
і DTR/DSR (RS-232 тільки), XON/XOFF |
| Швидкість |
від
50 bps до 921.6 Kbps |
| ¤ Serial
сигнали |
| RS-232: |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485 (2-дротовий): |
Data+, Data-, GND |
| RS-485 (4-дротовий): |
Tx+, Tx-, Rx+, Rx-, GND |
¤
Програмне забезпечення
|
| Протоколи |
ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2, LLDP |
| Конфігурація |
Web Console (з
новим Quick Setup), Telnet Console, Windows Utility |
| Fixed TTY
драйвери |
SCO UNIX,
SCO OpenServer, UnixWare 7, QNX 4.25,
QNX 6, Solaris 10, FreeBSD, AIX 5.x,
HP-UX 11i, Mac OS X, macOS 10.12, macOS
10.13, macOS 10.14, macOS 10.15 |
| Linux Real TTY
драйвери |
Kernel
versions: 2.4.x, 2.6.x, 3.x, 4.x, and
5.x |
| Windows Real COM
драйвери |
Windows
95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10/11
(x86/x64), Windows 2008 R2/2012/2012
R2/2016/2019 (x64), Windows Embedded CE
5.0/6.0, Windows XP Embedded |
| ¤
Фізичні характеристики |
| Корпус |
Метал |
| Вага |
686
г |
| Розмір |
80 x 216.6 x 52.9
мм |
| ¤
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від
-25 до 55°C
З розширеним температурним діапазоном:
від -40 до 75°C |
| Відносна вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| ¤
Живлення
|
| Живлення |
від
12 до 48 VDC |
| Споживання |
NPort 5150AI-M12: 310mA @12V
NPort 5150AI-M12-CT: 310mA @12V
NPort 5150AI-M12-T: 310mA @12V
NPort 5250AI-M12: 360mA @12V
NPort 5250AI-M12-CT: 360mA @12V
NPort 5250AI-M12-T: 360mA @12V
NPort 5450AI-M12: 440mA @12V
NPort 5450AI-M12-CT: 440mA @12V |
| ¤
Сертифікати |
| Safety |
UL 60950-1, EN 60950-1 |
| EMC |
CE, FCC |
| EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
| EMS |
EN 55024 |
| Rail Traffic |
EN 50155, EN 50121-4 |
| Vibration |
IEC 60068-2-6 |
| ¤
Інше
|
| Засоби попередження |
RTC (real-time clock) -
годинник реального часу |
| Тригер
перезавантаження |
Вбудований
WDT (watchdog timer) |
| MTBF
(час напрацювання на відмову) |
NPort 5150AI-M12: 789,341
год
NPort 5250AI-M12: 639,622 год
NPort 5450AI-M12: 467,777 год |
|
Інформація для замовлення |
|
|
 Звичайне температурне виконання (від
-25 до 55°C) |
|
NPort 5150AI-M12 |
1-портовий асинхронний сервер RS-232/422/485 з
M12 з`єднувачами, M12
з'єднувач вхідного живлення, робоча температура
від -25 до 55°C |
|
NPort 5150AI-M12-CT |
1-портовий асинхронний сервер RS-232/422/485 з
M12 з`єднувачами, M12
з'єднувач вхідного живлення, робоча температура
від -25 до 55°C, вологозахисне покриття |
|
NPort 5250AI-M12 |
2-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -20 до 55°C |
|
NPort 5250AI-M12-CT |
2-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -20 до 55°C,
вологозахисне покриття |
|
NPort 5450AI-M12 |
4-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -20 до 55°C |
|
NPort 5450AI-M12-CT |
4-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -20 до 55°C,
вологозахисне покриття |
|
Розширене температурне виконання (від
-40 до 75°C) |
|
NPort 5150AI-M12-T |
1-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -40 до 75°C |
|
NPort 5150AI-M12-CT-T |
1-портовий асинхронний сервер RS-232/422/485 з
M12 з`єднувачами, M12
з'єднувач вхідного живлення, робоча температура
від-40 до
75°C,
вологозахисне покриття |
|
NPort 5250AI-M12-T |
2-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -40 до 75°C |
|
NPort 5250AI-M12-CT-T |
2-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -40 до 75°C,
вологозахисне покриття |
|
NPort 5450AI-M12-T |
4-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -40 до 75°C |
|
NPort 5450AI-M12-CT-T |
4-портовий асинхронний сервер RS-232/422/485, 1
10/100BaseT(X)порт з M12 з`єднувачем, M12
з'єднувач вхідного живлення, робоча температура
від -40 до 75°C,
вологозахисне покриття |
| Опціональні
аксесуари |
|
DIN-Rail Power Supplies |
|
DR-120-48 |
120W/2.5A DIN-Rail 48 VDC джерело живлення, від
88 до 132 VAC або від 176 до 264 VAC входом, або
248-370 VDC, робоча температура від -10 до 60°C |
|
DR-75-48 |
75W/1.6A DIN-Rail 48 VDC
джерело
живлення, від 85 до 264 VAC або 120-370 VDC
входом, робоча температура від -10 до 60°C |
|
Мережева система управління (Network Management
Software) |
|
MXview |
Індустріальне ПЗ мережного управління для
конвергентних систем автоматизації |
|
Установочний комплект |
|
DK-TN-5308 |
DK-TN-5308 |
|
|
