Сервери доступу для пристроїв з послідовним
інтерфейсом Serial- Ethernet:

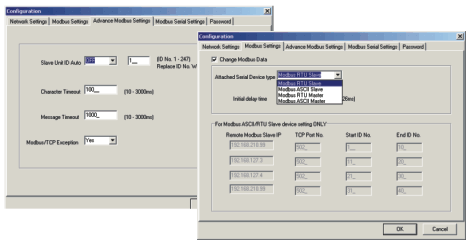

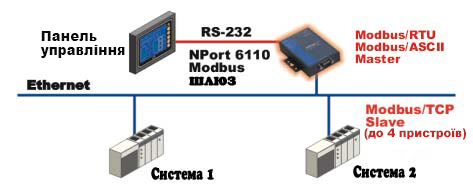

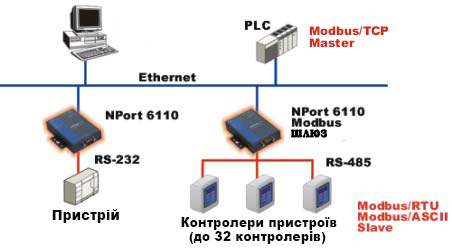

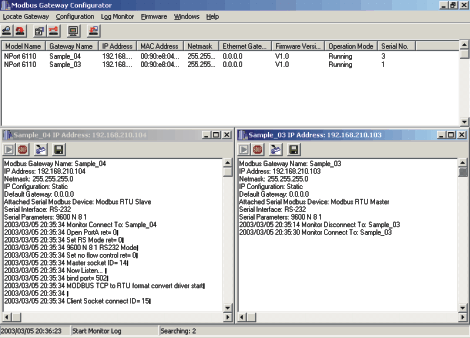

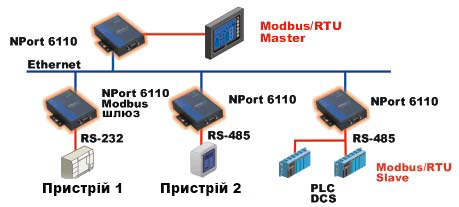

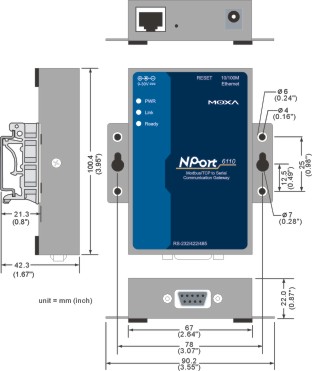

NPort 6110   Однопортовий шлюз Ethernet в RS-232/422/485 ModBus   Однопортовий шлюз Ethernet в RS-232/422/485 ModBus Різні типи операційних мод для різноманітних Modbus застосувань    Для перетворень протоколу Modbus, необхідно визначити Основний (Master) і Ведений (Slave) пристрій, але на відміну від інших типів Modbus шлюзів, NPort 6110 дозволяє призначати Master / Slave пристрої як на Ethernet стороні, так і на стороні RS-232/422 / 485. Додатковий розподіл адрес (Extra address mapping) і функціональні параметри пристрою дозволяють забезпечувати налаштування так, що більшість ситуацій, що виникають можуть бути точно визначені. Windows Utility для простої установки і моніторингу трафіку NPort 6110 потужний і дуже простий у використанні пристрій. Інтуїтивно зрозумілі Windows utility автоматично знайдуть всі доступні пристрої NPort 6110 в мережі. Утиліти перевірки трафіку допоможуть відшукати будь-які комунікаційні проблеми Modbus, як наприклад, стан статусу зв'язку, або наявність помилок трансляції адрес. Основні застосування Serial master пристрої можуть обмінюватися даними з serial slave пристроями через Internet    Багато традиційних послідовних (serial) пристроїв Modbus можуть обмінюватися інформацією через мережу на базі RS-485, але RS-485 мережу обмежує максимальне число Modbus пристроїв до 32 і в межах 1.2 km. Використовуючи шлюз Modbus, Ви можете зв'язати всі пристрої Serial Modbus по Ethernet мережі. До 8 шлюзів Modbus може бути встановлено в одній керуючій мережі, що розширює Modbus мережі настільки, наскільки це можливо в TCP/IP мережах. Ethernet master пристрої можуть обмінюватися даними з багатьма serial slave пристроями Підключіть всі Modbus пристрої до Ethernet мережі Головні комп'ютери і тільки розроблювані програмовані пристрої (PLC) підтримують Ethernet інтерфейс і працюють по протоколу Modbus/TCP. NPort 6110 - Modbus шлюз необхідний для зв'язку дискретних Serial Modbus пристроїв з метою збору даних і управління. Кожен NPort 6110 підтримує протокол Modbus/TCP по Ethernet і допускає підключення до 7 пристроїв. Програмно обираний послідовний порт підтримує або RS-232 або RS-422/485. В RS-232/422 режимі, NPort 6110 може забезпечити підключення одного пристрою з послідовним інтерфейсом. Один NPort 6110 може забезпечити підключення до 31 пристрою з послідовним інтерфейсом при використанні RS-485, які сьогодні найпопулярніші при автоматизації заводів і фабрик. Serial master пристрої можуть обмінюватися даними з багатьма Ethernet slave пристроями Підключення Serial Master пристроїв до Ethernet Slave пристроїв Більшість інтелектуальних панелей управління (HMI) використовують послідовний інтерфейс і вимагають сполучення з розподіленими системами управління (DCS). Проте, сьогодні все більше і більше таких систем (DCS) вже працюють по Ethernet і підтримують протокол Modbus/TCP. В цьому випадку, шлюз NPort 6110 Modbus є ідеальним рішенням для зв'язку HMI з системами управління (DCS) по Ethernet мережі. До 4 slave пристроїв Modbus/TCP, підтримує кожен з NPort 6110. Прості у використанні Windows utility Зконфігуруйте будь-який Modbus шлюз в мережі    Як тільки NPort 6110 буде підключений до Ethernet мережі, будь-який комп'ютер, що працює під Windows, на якому виконується Modbus Gateway Configurator, автоматично виявить всі встановлені шлюзи Modbus і виконає їх конфігурацію. Підтримується як DHCP - автоматична установка параметрів IP, так і ручна (Manual) установка IP. Такі дружні можливості роблять NPort 6110 одним із найбільш зручних у використанні Modbus шлюзів в світі. Онлайновий моніторинг трафіку і ведення журналу помилок Діагностика зв'язку Modbus здійснюється тепер легко і миттєво. Монітор NPort 6110 дозволяє Вам перевіряти конфігурацію і стан зв'язку з будь-якого мережевого комп'ютера. В той же час, системний журнал може бути збережений, як установчий або сервісний запис. Потужна і вичерпна установка параметрів Modbus   Додатково до роботи з більшістю пристроїв, що підтримують Modbus, NPort 6110 забезпечує як основні так і розширені комунікаційні параметри. Наприклад, додатково до загальних конфігурацій, за допомогою Windows utility, можна точно налаштувати Remote Modbus/TCP ID, Initial Delay Time Adjustment і Character/Message Timeou. На відміну від текстової конфігурації пристрою, що використовується іншими постачальниками, NPort 6110 Windows утиліти спрощують установку і знижують витрати на навчання інженерного персоналу.    Можливості - Інтеграція Modbus serial і Ethernet пристроїв - Modbus/TCP Master пристрій підтримує до 31 Modbus/ASCII/RTU slave пристроїв - Modbus/ASCII/RTU master пристрій підтримує до 4 Modbus/TCP slave пристроїв - Прості у використанні Windows utility для конфігурації через  Ethernet - 10/100M fast Ethernet з автоматичним розподілом IP адрес (DHCP) - Програмно обираний RS-232/485/422 порт  - Високошвидкісний доступ - до 230.4 Kbps    Зовнішній вигляд NPort 6110 позначення роз'єму DB9 Male Pin RS-232 RS-422 RS-485(2W) 1 DCD Tx-(A) Data-(A) 2 Rx Tx+(B) Data+(B) 3 Tx Rx+(B) - 4 DTR Rx-(A) - 5 GND GND GND 6 DSR RTS-(A) - 7 RTS RTS+(A) - 8 CTS CTS+(B) - 9 ---- CTS-(A) - Розміри
