ioLogik
2542
Active Ethernet
мережеві сервери введення/виведення з підтримкою Click & Go Plus,
4 портовим
некерованим комутатором, 2 RS-232/422/485 портами, 4 аналоговими входами
(AI) і
12 конфігурованими цифровими входами-виходами
(DIO)
|
 |
Active Ethernet
мережеві сервери введення/виведення з підтримкою
Click&Go Plus |
 |
|
|
|
|
|
|
|
Особливості та переваги |
|
|
 |
Інтерфейсний інтелект з логікою керування
Click&Go Plus, до 48 правил |
|
Вбудований 4-портовий некерований Ethernet
комутатор |
|
Активне спілкування з сервером MX-AOPC UA |
|
Автоматично доповнюйте дані періоду
відключення за допомогою програмного
забезпечення MX-AOPC UA Logger |
|
Послідовний порт 3-в-1:RS-232/RS-422/ RS-485 |
|
Порт розширення введення/виведення для
послідовного з’єднання до 8 пристроїв
ioLogik E1200 |
|
Підтримує SNMP v1/v2c/v3 |
|
Вбудований реєстратор даних з підтримкою
FTP-сервера і картою MicroSD™ до 32 Гб |
|
Спрощує керування I/O за
допомогою бібліотеки MXIO для Windows або
Linux |
|
Діапазон робочих температур від -40 до 75°C
(модель - "T") |
|
Пристрої віддаленого
вводу-виводу ioLogik 2500 Smart Ethernet мають
унікальний апаратний і програмний дизайн, що
робить їх ідеальними рішеннями для різноманітних
промислових застосувань збору даних. Конструкція
апаратного забезпечення ioLogik 2500 включає
4-портовий некерований комутатор Ethernet і 2
послідовні порти, що дозволяє безперебійно
підключатися до різноманітних польових пристроїв.
Один із портів Ethernet можна використовувати для підключення до 8
ланцюжкових модулів розширення ioLogik E1200 для
надання понад 100 каналів. ioLogik 2500 діє як «головний»
блок із логікою Click&Go Plus, яка
використовується для керування всім масивом
вводу/виводу. Найважливіше те, що одна IP-адреса
— це все, що потрібно для підключення всього
масиву вводу/виводу до вашої мережі,
забезпечуючи ідеальне рішення для промислових
об’єктів, які мають недостатню кількість IP-адрес. |
|
Потужне управління з новою логікою Click&Go Plus™
Логіка керування
Click&Go Plus™ підтримує до 48 правил і 8 умов/дій.
Крім того, його графічний інтерфейс користувача
забезпечує 3 логічні вентилі та 3 багаторівневі,
допомагаючи створювати потужніші та ефективніші
рішення вводу-виводу. Після завершення
налаштування логічних правил Click&Go Plus™
проста у використанні функція моделювання
IOxpress може бути використана для пошуку
потенційних помилок у ваших правилах Click&Go
Plus™ перед завантаженням їх на ваші
онлайн-пристрої.
Одна IP адреса для всього масиву пристроїв введення - виведення створює додаткову зручність при побудові систем управління
Серія MOXA ioLogik 2500 завдяки унікальному дизайну дозволяє підключити до 8 модулів серії MOXA
ioLogik E1200
в один універсальний масив введення - виведення з 100+ різного типу каналів введення - виведення. Сервери серії MOXA ioLogik 2500 виступають як керуюче обладнання, що використовує логіку Click & Go Plus для управління всім масивом введення - виведення, використовуючи тільки одну IP адресу для підключення всього масиву.

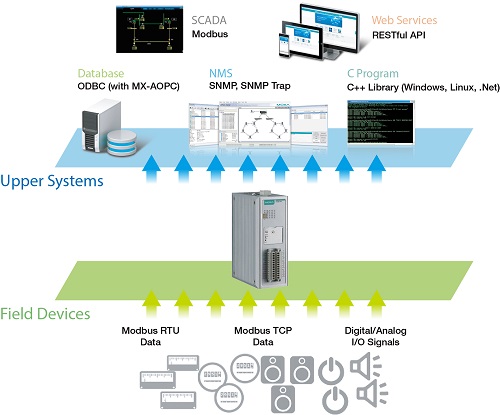

Багатопротокольний концентратор даних
Завдяки підтримці кількох протоколів ioLogik 2500
покращує ефективність збору польових даних і
подальшого надсилання їх до систем верхнього
рівня. Для збору даних на місці ioLogik 2500
може збирати дані з інших пристроїв сторонніх
виробників через Modbus TCP і Modbus RTU, а
також дозволяє підключити до 8 модулів ioLogik
E1200 для створення універсального масиву
вводу-виводу з понад 100 різними Канали вводу/виводу,
що дає змогу системам верхнього рівня отримати
доступ до всіх даних на місці. Для систем
верхнього рівня ioLogik 2500 підтримує Modbus
TCP, SNMP, SNMP Trap, RESTful API, Active OPC
tag і бібліотеку C++ для легкої інтеграції з
різними IT/OT системами, що робить ioLogik 2500
ідеальним концентратором даних для підключення
до поля. сайтів у вашу мережу.
Потужна реєстрація даних і MODBUS шлюз
Сервери серії MOXA IoLogik 2500 підтримують microSD карти ємністю до 32 ГБ, перетворюючи ioLogik в потужний реєстратор для зберігання даних введення виведення. Сервер має вбудований FTP-сервер, таким чином можливий дистанційний доступ до важливих даних на віддалених об'єктах. Крім того, послідовні порти сервера можуть бути використані для введення даних з пристроїв, що використовують Modbus RTU протокол, а потім перетворені в Modbus TCP або AOPC формат тегів для відправки їх по Ethernet мережі.
Новий MX-AOPC UA сервер ефективно знижує системний час відгуку
Новий MX-AOPC UA сервер підтримує режими як сервера UA, так і сервера DA. Сервер MX-AOPC UA має ряд переваг. Сервер UA забезпечує для системи стандартну модель безпеки, а також підтримує передачу даних через стандартний UA TCP порт. Це означає, що повідомлення можуть бути передані через проксі третіх сторін. Крім того, налаштування брандмауера стає простіше, так як не доведеться турбуватися про налаштування
DCOM.
Крім того, MX-AOPC підтримує як традиційний Modbus протокол, так і запатентовані МОХА комунікації типу "Push type". На відміну від традиційного пасивного методу "тягнути (pull)", "активні" повідомлення автоматично "виштовхуються (pushed)" з ioLogik 2500 до SCADA системи при зміні стану введення - виведення або настанні попередньо зконфігурованих подій. Таким чином, інформація може бути точно і ефективно передана в SCADA систему.
Детальніше про пристрій (Зовнішній вигляд, розміри)
>>>
|
|
|
Специфікації |
|
|
| ¤
ioLogik 2542 специфікації |
| ¤
Входи і
виходи |
| Аналогові входи |
4
канали |
| Конфігурованих цифрових входів - виходів |
12
каналів |
| Ізоляція |
3k VDC
або 2k Vrms |
| ¤
Аналогові входи |
| Каналів |
диференціальний
вхід |
| Роздільна
здатність |
16
bits |
| Тип введення-виведення |
Напруга / струм |
| Вхідний
рівень |
±10
V, від 0 до 10 V, від 0 до 20 mA, від 4 до 20 mA |
| Точність |
•
±0.1% FSR @ 25°C
• ±0.3% FSR @ від -10 до 60°C
• ±0.5% FSR @ від -40 до 75°C |
| Швидкість |
•
Всі канали: 400 зразків/сек
• На канал: 100 зразків/сек |
| Вхідний
опір |
> 1M ohms
(min.) |
| Вбудовані резистори для входу по струму |
120
ohms |
| ¤
Цифрові входи |
| Тип
сенсорів |
NPN,
PNP і сухі контакти |
| Вхідний
струм відтоку |
< 1 mA (@ 30
VDC) |
| Тип введення-виведення |
Цифрові
входи (DI) або лічильник
подій |
| "Сухі"
контакти |
•
On: на землю (GND)
• Off: відкритий |
| "Мокрі"
контакти |
• On: від 10 до 30 VDC
• Off: від 0 до 3 VDC |
| Тип |
6
точок на COM |
| Інтервал
цифрової фільтрації |
Програмно
обираний |
| Лічильник/частота |
2.5 kHz |
| ¤
Цифрові виходи |
| Тип введення-виведення |
DO
або імпульсний |
| Тип |
Sink |
Імпульсний
вихід/
частота |
5 kHz |
| Захист
від перенапруги |
45
VDC |
| Захист
від струму |
1.5 A на канал @ 25°C |
| Температурний
захист |
175°C
(Мін) |
| Вихідний
струм |
Max.
500 mA на канал @ 25°C |
| ¤
Загальні
специфікації |
| ¤
LAN |
| Ethernet |
• 4
комутовані 10/100 Mbps RJ45
• 1 оптимізований для швидкого завантаження для daisy-chained підключення
ioLogik E1200 |
| Примітка |
Оптимізований
для daisy-chained підключення порт не підтримує такі пристрої як ioLogik E1261W-T, E1261H-T або
E1263H-T |
Magnetic
Isolation
Protection |
1.5
KV вбудована |
| Протоколи |
Modbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP |
| ¤
Послідовні
порти (Serial) |
| Тип
Інтерфейсу |
2, RJ45,
3-в-1 |
| Протоколи |
Modbus/RTU (master), serial tunnel mode
(client/server) |
| Захист |
≥ 8 KV ESD
всіх сигналів |
| ¤
Послідовні
порти - параметри |
| Біти
даних |
5,
6, 7, 8 |
| Стоп
біти |
1,
1.5, 2 |
| Паритет |
None,
Even, Odd |
| Швидкість |
від
1200 bps до 115.2 Kbps |
| Протокол |
Modbus/RTU |
| ¤
Живлення
|
| Вхідне |
24
VDC, від 9 до 48 VDC |
| ¤
Зберігання
|
| Слот
розширення |
До
32 GB microSD™ карти (SDHC сумісність) |
| Примітка |
Для пристроїв, що працюють в умовах екстремальних температур, SD-карти повинні бути промислового класу з широким робочим температурним діапазоном |
| ¤
Навколишнє середовище |
| Робоча
температура |
Стандартна
модель: від -10 до 60°C
Т-модель:
від -40 до 75°C |
| Відносна
вологість |
від
5 до 95% RH |
| Температура
зберігання |
від
-40 до 85°C |
| Висота |
від
2000 м |
| ¤
Фізичні |
| Підключення |
кабель
до 14AWG |
| Монтаж |
DIN
rail, настінний |
| Розміри |
61 x 157 x 115 мм
Зовнішній вигляд, розміри
->> |
|
Вага |
1 265 г. |
| ¤
Сертифікати |
| Safety |
UL 508 |
| EMC |
EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B
Class A |
| EMS |
IEC 61000-4-2 ESD:
Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF |
| Radio |
FCC Part 22H, FCC Part 24E,EN 301 489-1, EN 301 489-7, EN 301 511 |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-32
|
| Vibration |
IEC 60068-2-6 |
| Green Product |
RoHS, CRoHS, WEEE |
| |
|
|
|
Інформація для замовлення |
|
|
|
 Звичайне температурне виконання |
| ioLogik
2542 |
Active Ethernet
мережеві сервери введення/виведення з підтримкою Click & Go Plus, 4 портовим некерованим комутатором, 2 RS-232/422/485 портами, 4 аналоговими входами (AI) і 12 конфігурованими цифровими входами-виходами (DIO), робоча температура від
-10 до 60°C |
|
Розширене температурне виконання |
| ioLogik
2542-T |
Active Ethernet
мережеві сервери введення/виведення з підтримкою Click & Go Plus, 4 портовим некерованим комутатором, 2 RS-232/422/485 портами, 4 аналоговими входами (AI) і 12 конфігурованими цифровими входами-виходами (DIO), робоча температура від
-40 до 75°C |
|
