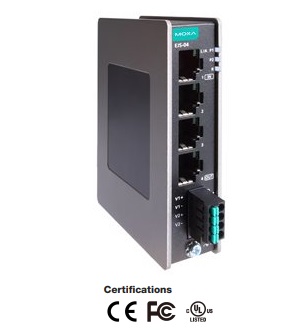

EJS-04
4-портові промислові перетворювачі
EtherCAT
 |
Промислові
перетворювачі EtherCAT |
 |
|
 |
|
|
|
|
|
Особливості та переваги |
|
|
 |
4
повнодуплексних порти 100BaseT(X) RJ45 для кількох підлеглих
підключень |
|
Підтримує
перетворення топології для більш гнучких мереж EtherCAT |
|
Компактний
розмір для легкої установки |
|
Широкий діапазон
споживаної потужності з можливістю резервування |
|
Металевий корпус
зі стандартом IP30 |
|
Відповідає
стандартам EN 61000-6-2 і EN 61000-6-4 для промислових
застосувань ЕМС |
|
Підтримує
крілення на
DIN-рейку для оптимізації простору та
проводки |
|
Перетворювачі
Moxa серії EJS-04 EtherCAT оснащені 4 портами Fast Ethernet EtherCAT. Ці
пристрої підтримують перетворення топології типу «зірка», «лінія»,
«кільце» або «дерево», що дозволяє об’єднувати кілька пристроїв EtherCAT
модульним та ефективним способом. Серія EJS має міцний металевий корпус
із високою електромагнітною сумісністю для захисту від впливу
навколишнього середовища, а підтримка кількох методів заземлення спрощує
підключення та встановлення.
Серія EJS підтримує низку функцій
резервування для підвищення надійності та доступності мереж EtherCAT.
Перетворення топології мінімізує переривання виробничої лінії та
покращує ефективність усунення несправностей. Конструкція подвійного
входу живлення дає змогу підключити резервне джерело живлення для
безперервної готовності у разі збою основного живлення. Крім того, серію
EJS можна використовувати в топологіях резервування, щоб забезпечити
альтернативні шляхи передачі даних у разі виходу з ладу одного шляху
даних, гарантуючи, що обмін даними не буде перервано.
Серія EJS сертифікована для тесту
на відповідність EtherCAT технологічною групою EtherCAT (ETG), що
означає, що серія EJS легко інтегрується у вашу існуючу мережу, що
робить серію EJS ідеальною для використання в будь-якій програмі
EtherCAT.
|
|
Специфікації |
|
|
| ° EtherCAT
інтерфейс |
|
FMMU |
8 |
|
Менеджер синхронізації |
8 |
|
Інтерфейс |
4x 10/100 Mbps, Auto MDI/MDIX
(RJ45
8-pin) |
|
Підтримувані топології |
Star, Line, Tree, Ring |
| °
Властивості перемикача
|
|
Комбінація портів |
1 (IN), 3 (OUT) |
|
Затримка по порту |
1 мкс на порт (приблизно) |
| °
Конфігурація поворотного перемикача |
|
Селектор ID |
Дійсний діапазон адрес: від 1 до 4095 |
| °
LED інтерфейс |
|
Світлодіодні індикатори |
PWR1, PWR2, RUN |
| ° Фізичні характеристики |
| Матеріал корпуса |
Метал |
| Вага |
245 г |
| Розміри |
24,5
x 100 x 75 мм |
|
Кріплення |
Монтаж на DIN-рейку
Настінне кріплення (з додатковим комплектом) |
|
Довжина кабелю |
100 м. |

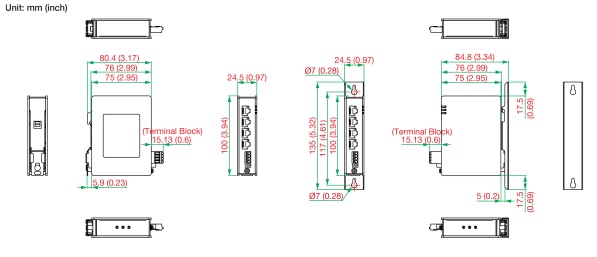

Розміри:
 |
|
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель: от 0 до 60°C
T-модель: от -40 до 75°C |
| Температура
зберігання |
от -40 до 85°C |
|
Відносна вологість |
от 5 до 95% RH |
| °
Живлення |
|
Вхідна напруга |
12/24/48 VDC |
|
Робоча напруга |
від
9.6 до 60 VDC |
|
Підключення |
4 контактний гвинтовий термінал Euroblock |
|
Споживання |
0,13A
(Макс.) |
|
Захист |
Від перенапруги та невірної
полярності |
| ° Сертифікати |
| Safety |
UL 61010-2-201, EN 62368-1 |
| Hazardous Location |
Class 1 Division 2,
ATEX, IECEx |
| EMS |
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
| EMC |
EN 61000-6-2/-6-4,
EN 55032/35 |
| EMI |
CISPR
22/32, FCC Part 15B Class
A |
| Shock |
IEC60068-2-27 |
| Freefall |
ISTA-1A (в упаковці) |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| MTBF |
8,718,114
годин
Telcordia (Bellcore), GB |
|
|
Інформація для замовлення |
|
|
| Звичайне температурне виконання |
|
EJS-04 |
4-портовий
промисловий перетворювач EtherCAT,
робоча температура от 0 до 60°C |
|
Розширене температурне виконання |
|
EJS-04-T |
4-портовий
промисловий перетворювач EtherCAT,
робоча температура от -40 до 75°C |
|
|
