  TCC-80/80I
   Конвертери RS-232 в RS-422/485 з живленням по Serial порту

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Конвертер RS-232 в RS-422/485


Особливості та переваги
Живлення від Serial порту або зовнішнього джерела
Компактний розмір
Вибір перетворення в 2/4 дротовий RS-485 або RS-422
RS-485 automatic data direction control
Автоматичне визначення напрямку передачі
Surge protection, 15 KV ESD і оптична ізоляція (тільки MOXA TCC-80I)
Вбудовані 120 Ohm термінуючі резистори

   Серія MOXA TCC-80/80I - конвертери, що перетворюють сигнали RS-232 і RS-422/485 інтерфейсів. MOXA TCC-80/80I підтримують живлення через RS-232 порт. MOXA TCC-80/80I здійснюють перетворення інтерфейсу як в одну, так і в іншу сторону. Вони підтримують напівдуплекс для 2- дротового RS-485 або повний дуплекс для 4 дротового RS-422/485. Крім того, MOXA TCC-80/80I забезпечує вичерпний захист, маючи вбудований 15 KV ESD surge protection, а MOXA TCC-80I і 2.5 KV ізоляцію. MOXA TCC-80/80I також забезпечують автоуправління напрямком передачі RS-485 даних, при цьому драйвер RS-485 автоматично визначає наявність даних по TxD сигналах виходу з RS-232. Це означає, що не потрібно ніякого програмування управлінням напрямком передачі RS-485 сигналів.
Живлення по RS-232 порту

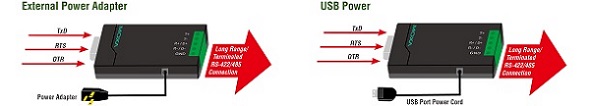

     Порт RS-232 TCC-80/80I — це гніздо DB9, яке можна підключити безпосередньо до головного ПК, живлячись від лінії TxD. Незалежно від того, високий чи низький сигнал, TCC-80/80I може отримати достатню потужність від лінії передачі даних. Однак зовнішнє живлення можна використовувати, якщо лінія квитування недоступна, послідовний кабель занадто довгий або якщо пристрій RS-232 є пристроєм із низьким споживанням енергії. Для зовнішнього живлення джерело живлення від 5 до 12 В постійного струму можна підключити за допомогою адаптера або кабелю живлення USB.


Робота функції живлення по RS-232 порту не гарантується на версіях RS-232 з низьким енергоспоживанням!!!

Опціональне додаткове живлення
    Встановлюючи конвертер TCC-80 або TCC-80I, важливо звернути увагу на споживання електроенергії, довжину кабелю RS-232 і відстань передачі RS-422/485. Загалом TCC-80 і TCC-80I отримують 50 мВт потужності від джерела живлення. Стандартні COM-порти ПК можуть забезпечити потужність від 70 до 90 мВт, якщо підключено лінії TxD, RTS і DTR. Крім того, кабель RS-232 має бути коротшим за 15 м (при 9600 біт/с), щоб забезпечити менші втрати електроенергії від хоста/пристрою до TCC-80. Залишок наданої потужності використовується для передачі сигналу RS-422/485.


Оптична ізоляція
(тільки MOXA TCC-80I)
   2.5 KV оптична ізоляція забезпечується перетворенням електричних сигналів в оптичні і потім назад в електричні. Завдяки цьому всі ланцюги медіаконвертера стають повністю гальванічно розв'язаними.
Патентована технологія індикації живлення порту
   Використання мультиметра для визначення здатності послідовного порту забезпечити достатню потужність для живлення пристроїв - не найкраще рішення. Вбудований "Покажчик живлення порту", розроблений для MOXA TCC-80/80I дозволяє при підключенні TCC-80/80I до цільового RS-232 порту протестувати достатність потужності сигналу для живлення пристрою (перемикач SW4 встановлюється в праву позицію). Якщо індикатор світиться - то TCC-80/80I отримує достатньо потужності, в іншому випадку - знадобиться підключити зовнішній блок живлення до TCC-80/80I.


Детальніше (зовнішній вигляд, розміри та роз'єми) >>>


 Специфікації
Послідовний інтерфейс
Сигнал RS-232
З'єднувач: Female DB9
Сигнали: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Для петлі: RTS в CTS, DTR в DSR і DCD
Сигнали RS-422/485
З'єднувач: термінальний блок
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4др: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2др: Data+, Data-, GND
Вибір типу інтерфейсу здійснюється перемикачем
RS-422/485 Data Direction Control
ADDC®
Швидкість
від 50 bps до 921.6 Kbps
Surge protection
15 KV ESD
Оптична ізоляція
тільки MOXA TCC-80I  - 2.5 KV
Живлення і навколишнє середовище
Робоча температура
0 до 60°C
Відносна вологість
від 5 до 95% RH
Температура зберігання
-20 до 75°C
Живлення
Джерело живлення
RS-232 порт: TxD, RTS, DTR; Зовнішнє джерело (роз'єм)
Напруга
від 5 до 12 VDC
Споживання
TCC-80: 10 mA @ 5 V (термінуючі резистори не підключені)
TCC-80I: 20 mA @ 5 V (термінуючі резистори не підключені)
Механічні
Розміри
42 x 80 x 22 мм
Вага
50 ± 5 г
Корпус
ABS + PC
Сертифікати
Safety
UL 60950-1
EMC
EN 55032/35
 EMI CISPR 32, FCC Part 15B Class A
 EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Environmental Testing IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3
Vibration IEC 60068-2-6
 Інформація для замовлення
TCC-80
Конвертер RS-232 в RS-422/485 з живленням по Serial порту з 15 KV ESD Surge Protection і термінальним блоком на стороні RS-422/485.
TCC-80-DB9
Конвертер RS-232 в RS-422/485 з живленням по Serial порту з 15 KV ESD Surge Protection і DB9 male роз'ємом на стороні RS-422/485.
TCC-80I
Конвертер RS-232 в RS-422/485 з живленням по Serial порту з
15 KV ESD Surge Protection, термінальним блоком на стороні RS-422/485 і 2.5 KV optical isolation
TCC-80I-DB9
Конвертер RS-232 в RS-422/485 з живленням по Serial порту з
15 KV ESD Surge Protection, DB9 male роз'ємом на стороні RS-422/485 і 2.5 KV optical isolation
Додатково
CBL-F9M9-20
DB9 male в DB9 female RS-232 кабель (20 cm)
