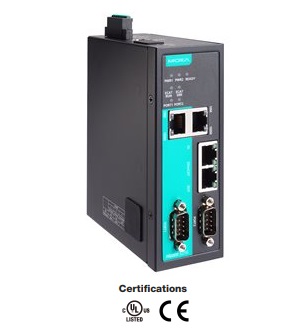

MGate™ 5216
2-портові serial/Modbus
в EtherCAT шлюзи
 |
Однопортові
Modbus RTU/ASCII/TCP-to-BACnet/IP шлюзи |
 |
|
 |
|
|
|
Особливості та переваги |
|
|
 |
Перетворення
протоколу з пропрієтарного послідовного або Modbus на EtherCAT |
|
Підтримує
EtherCAT slave |
|
Підтримує клієнт
Modbus RTU/ASCII |
|
Максимальний
обсяг даних на введенні та виведенні 512 байт |
|
Послідовний порт
із захистом ізоляції 2 кВ |
|
Підтримує
програмування MicroPython для пропрієтарного послідовного
порту |
|
Вбудоване
каскадування Ethernet для легкого підключення |
|
Підтримує
резервні подвійні входи постійного струму та 1 релейний
вихід |
|
Функції безпеки
на основі IEC 62443-4-2 |
|
Промислові шлюзи EtherCAT серії MGate 5216
перетворюють дані між протоколами Modbus RTU/ASCII, власним послідовним
і EtherCAT. Усі моделі захищені міцним металевим корпусом, монтуються на
DIN-рейку та мають вбудовану послідовну ізоляцію.
Modbus є одним із найпоширеніших
протоколів промислового зв’язку, а EtherCAT широко використовується в
системі автоматизації виробництва та виробництва напівпровідників. MGate
5216 підтримує як клієнт Modbus RTU/ASCII, так і програмування
MicroPython у власному послідовному протоколі, щоб ви могли легко
підключати свої пристрої Modbus або послідовні пристрої до хосту
EtherCAT.
Шлюзи MGate 5216 EtherCAT
розроблені для простого налаштування та швидкого обслуговування.
Інтуїтивно зрозумілу веб-консоль можна використовувати для реалізації
завдань дистанційного обслуговування. Повна колекція інструментів для
усунення несправностей скорочує час конфігурації та час простою системи,
а міцна конструкція підходить для промислового застосування.
Просте
налаштування
Шлюзи MGate 5216 EtherCAT мають
зручний інтерфейс, який дозволяє швидко налаштувати процедури
перетворення протоколів для більшості додатків, усуваючи завдання, які
часто займали багато часу, під час виконання яких користувачам
доводилося виконувати детальні конфігурації параметрів один за іншим.
MGate 5216 підтримує веб-консоль для віддаленого обслуговування. Для
кращої безпеки мережі підтримуються функції шифрування зв’язку,
включаючи HTTPS. Крім того, передбачені функції моніторингу системи для
запису мережевих підключень і подій системного журналу.
Просте обслуговування завдяки
вбудованим функціям
MGate 5216 підтримує діагностику протоколу та монітор трафіку
для легкого усунення несправностей, особливо на етапі встановлення.
Проблеми з послідовним зв’язком, спричинені неправильними параметрами
програмного забезпечення, такими як підпорядковані ідентифікатори та
адреси реєстрів, або неправильними конфігураціями команд, можна усунути
за допомогою діагностики протоколу та моніторингу трафіку, що дозволяє
отримувати та перевіряти дані, щоб легко визначити основні причини.
Функції безпеки, засновані на IEC 62443
Використання мережевих пристроїв, які відповідають стандарту
IEC 62443-4-2 та оснащені основними можливостями безпеки, є ефективним
запобіжним заходом для запобігання кібератакам. Серія MGate 5217I здатна
забезпечити декілька основних можливостей безпеки, включаючи захист від
злому паролів, запобігання злому та знищення даних, додавання до білого
списку та управління обліковим записом.
|
|
Специфікації |
|
|
| ° Ethernet
інтерфейс |
|
Кількість портів |
2
|
|
Швидкість |
10/100 Mbps, Auto MDI/MDIX |
|
Роз'єм |
RJ45
8-pin |
| Magnetic Isolation Protection |
1.5 KV вбудована |
| °
Програмне забезпечення
Ethernet |
|
Промислові протоколи |
EtherCAT Slave |
|
Параметри конфігурації |
Веб-консоль (HTTP/HTTPS)
Утиліта пошуку пристроїв (DSU) |
|
Управління |
ARP,
DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP,
Telnet, UDP, MIB, MIB-II |
|
MIB |
MIB-II |
|
Управління часом |
NTP
Client |
| ° Serial
інтерфейс |
| Протоколи |
Modbus
RTU/ASCII Client(Master) |
|
Кількість портів |
2 |
|
Інтерфейс |
RS-232/422/485 |
|
Консольний порт |
RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200,
n, 8, 1) |
|
Роз'єм |
DB9 male |
| Захист |
Ізоляція
2 kV |
| Pull High/Low резистори для RS-485 |
1 kΩ, 150 kΩ |
|
Термінатор для RS-485 |
120 Ом |
| ° Serial параметри |
| Бити данних |
7, 8 |
| Стоп бити |
1, 2 |
|
Управління потоком |
RTS Toggle (RS-232 only)
RTS/CTS |
| Паритет |
None, Even, Odd, Space, Mark |
|
RS-485 Керування напрямком передачі даних |
ADDC® (автоматичне управління напрямком
даних) |
|
Швидкість |
от 50 bps до 921.6 Kbps |
| °
Serial сигнали |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| °
Modbus RTU/ASCII |
|
Режими |
Client (Master) |
|
Підтримувані функції |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Макс. Кількість команд |
64 на послідовний порт |
|
Загальний розмір вхідних даних |
512 байт |
|
Загальний розмір вихідних
даних |
512 байт |
| °
MicroPython |
|
Версія |
1.20.0 |
|
Підтримувані функції |
Input
Output
Input/Output |
|
Макс. Кількість команд |
128 на послідовний порт |
|
Загальний розмір вхідних даних |
512 байт |
|
Загальний розмір вихідних
даних |
512 байт |
| °
EtherCAT |
|
Режими |
Slave |
|
Швидкість |
Повний дуплекс 100 Мбіт/с |
|
FMMU |
3 |
|
Менеджер синхронізації |
4 |
|
Загальний розмір вхідних даних |
512 байт |
|
Загальний розмір вихідних
даних |
512 байт |
| °
Пам'ять |
|
microSD Slot |
До 32 ГБ (сумісний із SD 2.0) |
| ° Фізичні характеристики |
| Матеріал корпуса |
Метал (IP30) |
| Вага |
589 г |
| Розміри |
45,8
x 105 x 134 мм |

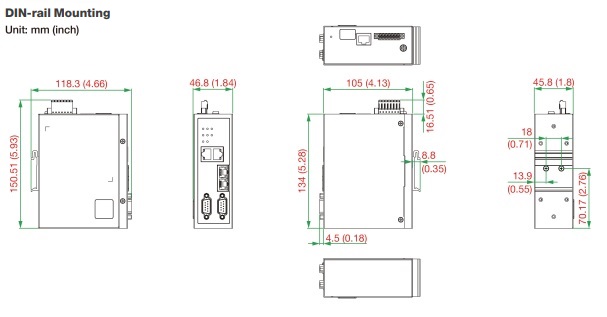

Розміри:
 |
|
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель: от 0 до 60°C
T-модель: от -40 до 75°C |
| Температура
зберігання |
от -40 до 85°C |
|
Відносна вологість |
от 5 до 95% RH |
| °
Живлення |
|
Вхідна напруга |
24VDC (від
12 до 48) VDC |
|
Підключення |
Гвинтовий термінал Euroblock |
|
Споживання |
416 mA
(Макс.) |
| °
Реле |
|
Вхідна напруга |
Резистивне навантаження:2 A @ 30 VDC |
| ° Сертифікати |
| Safety |
EN 60950-1, UL
61010-2-201 |
| Hazardous Location |
Class 1 Division 2,
ATEX, IECEx |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFM |
| EMC |
EN 61000-6-2/-6-4 |
| EMI |
CISPR 32, FCC Part 15B Class
A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| MTBF |
2,305,846
годин
Telcordia Standard SR-332 |
|
|
Інформація для замовлення |
|
|
| Звичайне температурне виконання |
| MGate
5216 |
Двопортовий
serial/Modbus в EtherCAT шлюз,
робоча температура от 0 до 60°C |
|
Розширене температурне виконання |
| MGate
5216-T |
Двопортовий
serial/Modbus в EtherCAT шлюз,
робоча температура от -40 до 75°C |
|
|
