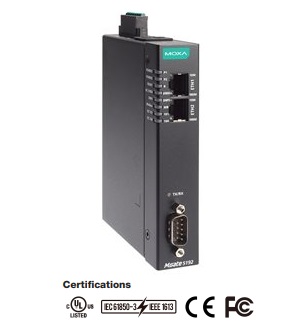

 MGate™ 5192
  1-портовий шлюз IEC 61850 в DNP3/IEC 101/IEC 104/Modbus

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  1-портовий CANopen/J1939-to-EtherNet/IP шлюз



Modbus RTU/ASCII/TCP/IEC101 в IEC104
Особливості та переваги
Підтримує MMS-клієнт IEC 61850
Підтримує вихідні станції DNP3 serial/TCP/UDP
Підтримує сервер IEC 60870-5-101
Підтримує клієнт IEC 60870-5-104
Підтримує сервер Modbus RTU/ASCII/TCP
Просте налаштування пристрою за допомогою веб-консолі
Вбудованний моніторинг/діагностика трафіку для легкого усунення несправностей
Гнучке розгортання з каскадним Ethernet і подвійною підмережею
Карта microSD для резервного копіювання/дублювання конфігурації
Доступні моделі з широкою робочою температурою від -40 до 75 °C
Порт Serial із захистом ізоляції 2 кВ
Розроблено відповідно до IEC 62443-4-2 із безпечним завантаженням

    MGate 5192 — це шлюз промислового протоколу для перетворення MMS IEC 61850 на комунікації Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 або IEC 60870-5-104. Щоб інтегрувати існуючі пристрої IEC 61850, такі як IED або реле, у мережу Modbus, DNP3, IEC 101 або IEC 104, використовуйте MGate 5192 як клієнт MMS IEC 61850 для збору та обміну даними з Modbus RTU/ASCII/TCP, Послідовний DNP3/TCP/UDP, IEC 60870-5-101 або IEC 60870-5-104 SCADA/пристрої. Усі моделі захищені міцним і компактним металевим корпусом, монтуються на DIN-рейку та мають вбудовану послідовну ізоляцію. Міцна конструкція підходить для промислових застосувань, таких як електропідстанції та застосування, пов’язане з відновлюваною енергією.

Проста конфігурація
   Шлюзи MGate 5192 оснащені веб-консоллю, що спрощує конфігурацію без встановлення додаткових утиліт. Крім того, шифрування зв'язку HTTPS забезпечує більш високу безпеку мережі. У більшості програм збору даних налаштування пристроїв за допомогою команд Modbus може зайняти багато часу та збільшити витрати. Шлюзи MGate 5192 забезпечують офлайн-конфігурацію за допомогою файлу CSV, щоб допомогти швидко завершити налаштування Modbus. Шлюзи MGate забезпечують настроюваний програмним забезпеченням високий/низький рівень тяги та параметри кінцевого резистора для 2-провідного RS-485, щоб зменшити зусилля, усуваючи необхідність відкривати шасі.

Легке усунення несправностей
   Шлюзи MGate 5192 забезпечують різноманітні функції технічного обслуговування, щоб скоротити час і витрати на усунення несправностей, включаючи світлодіодні індикатори, діагностику протоколів, моніторинг трафіку та перегляд тегів. Ці інструменти допомагають отримувати та перевіряти дані, щоб легко визначити першопричину проблем, особливо на етапі встановлення. Шлюзи MGate також оснащені функціями моніторингу стану та захисту від збоїв. Функція моніторингу стану сповіщає систему SCADA, коли пристрій IEC 61850 від’єднується або не відповідає. У цьому випадку SCADA процесу отримує статус кожного кінцевого пристрою, а потім видає сигнали тривоги для сповіщення операторів. Функція захисту від несправностей зберігає найновіші дані без надсилання вихідних даних на пристрої IEC 61850. Коли SCADA від’єднується, кінцеві пристрої зберігають останню операцію та не переходять в автономний режим.

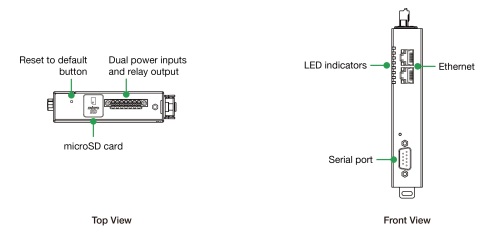

  Специфікації
° Ethernet інтерфейс
Кількість портів 2
Швидкість 10/100 Mbps, Auto MDI/MDIX
Роз'єм RJ45 8-pin
Magnetic Isolation Protection 1.5 KV вбудована
° Програмне забезпечення Ethernet
Індустріальні протоколи IEC 61850 MMS Client
Modbus TCP Server
IEC 60870-5-104 Server
DNP3 TCP/UDP Outstation
Конфігурація  Веб-консоль (HTTPS),Device Search Utility (DSU)
Управління ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP
MIB RFC1213, RFC1317
Управління часом NTP Client
° Функції безпеки
Аутентифікація Локальна база даних
Шифрування HTTPS, AES-128, AES-256, SHA-256
Протоколи безпеки SNMPv3, SNMPv2c Trap
HTTPS (TLS 1.3)
° Serial інтерфейс
Кількість портів 1
Стандарт RS-232/422/485
Роз'єм DB9
Швидкість від 300 біт/с до 921,6 кбіт/с
Біти даних 7, 8
Парність None, Even, Odd, Space, Mark
Стоп-біти 1, 2
Контроль потоку RTS Toggle (RS-232 only)
RTS/CTS
Контроль напрямку даних RS-485 Automatic Data Direction Control (ADDC)
Захист 2 kV
Pull High/Low резистор для RS-485 1 кілоОм, 150 кілоОм (настроюється через програмне забезпечення)
Термінатор 120 Ом (настроюється через програмне забезпечення)
° Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
° IEC 61850
Режим MMS Client
Макс. кількість підключень до сервера 32
Макс. кількість об’єктів даних 5000 точок
° Modbus TCP
Режим Server
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. кількість підключень клієнта 16
Макс. кількість тегів даних 5000 тег.
° Modbus RTU/ASCII
Режим Server
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. кількість підключень клієнта 1
Макс. кількість тегів даних 5000 тег.
° DNP3 TCP/UDP
Режими Outstation
Підтримувані об'єкти Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Макс. кількість підключень клієнтів 1
Безпека ротоколу Secure Authentication v5
Макс. кількість об'єктів 5000 точок
° DNP3 Serial
Режими Outstation
Підтримувані об'єкти Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Макс. кількість підключень клієнтів 1
Безпека ротоколу Secure Authentication v5
Макс. кількість об'єктів 5000 точок
° IEC 60870-5-101
Режими Server (balanced/unbalanced)
Підтрумувані об’єкти Single point, Double point, Step position, Bit string of 32 bit,
Measured value (normalized), Measured value (scaled),
Measured value (floating), Integrated totals
Макс. кількість підключень клієнтів 1
Макс. Кількість інформаційних об'єктів 5000 точок
° IEC 60870-5-104
Режими Server
Підтрумувані об’єкти Single point, Double point, Step position, Bit string of 32 bit,
Measured value (normalized), Measured value (scaled),
Measured value (floating), Integrated totals
Макс. кількість підключень клієнтів 32
Макс. Кількість інформаційних об'єктів 5000 точок
° Пам'ять
Слот microSD До 32 ГБ (сумісний із SD 2.0)
° Реле
Поточний рейтинг контактів Resistive load: 2 A @ 30 VDC
° Живлення
Вхідна напруга от 12 до 48 VDC
Підключення Терминальний блок
Споживання 455 mA @ 12 V
° Фізичні характеристики
Матеріал корпуса Метал (IP30)
Вага 294 г
Розміри 25 x 90 x 129,6 мм

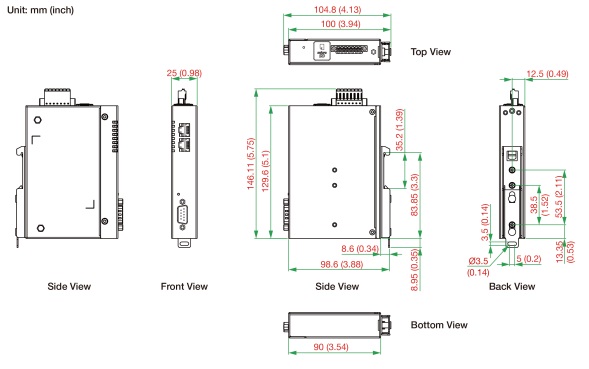

   Розміри:

° Навколишнє середовище
Робоча температура MGate 5192-T: від -40 до 75°C
Температура зберігання от -40 до 85°C
Відносна вологість от 5 до 95% RH
° Сертифікати
Safety EN 61010-2-201
UL 61010-2-201
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V/m
IEC 61000-4-8 PFMF: 100 A/m
EMC EN 61000-6-2/-6-4
EMI FCC Part 15B Class A
Shock IEC60068-2-27
Freefall IEC60068-2-31
Vibration IEC 60068-2-6, IEC 60068-2-64
Power Substation IEEE 1613, IEC 61850-3
International Approval UKCA
KC
 Інформація для замовлення
Розширене температурне виконання
MGate 5192-T 1-портовий шлюз IEC 61850 в DNP3/IEC 101/IEC 104/Modbus,
робоча температура от -40 до 75°C
