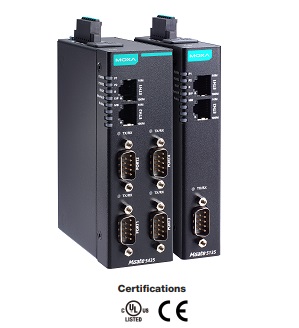

 Серія MGate™ 5135 / 5435
  1 і 4-х портові шлюзи Modbus RTU/ASCII/TCP в EtherNet/IP

Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
  1 і 4-х портові Modbus RTU/ASCII/TCP в EtherNet/IP шлюзи


Modbus RTU/ASCII/TCP/IEC101 в IEC104
Особливості та переваги
Перетворення протоколу з Modbus на EtherNet/IP
Підтримує адаптер EtherNet/IP
Підтримує Modbus RTU/ASCII/TCP клієнт
Гнучке розгортання з каскадним Ethernet і подвійною підмережею
Вбудована інформація про моніторинг/
діагностику трафіку для легкого усунення несправностей
Просте налаштування пристрою за допомогою веб-консолі
Подвійні резервні входи постійного струму та 1 релейний вихід
Карта microSD для резервного копіювання/дублювання конфігурації
Доступні моделі з широкою робочою температурою від -40 до 75 °C
Послідовний порт із захистом ізоляції 2 кВ
Розроблено відповідно до IEC 62443-4-2 із безпечним завантаженням

  Шлюзи MGate 5135/5435 є 1- та 4-портовими промисловими шлюзами Ethernet відповідно для мережевих комунікацій Modbus RTU/ASCII/TCP та EtherNet/IP. Щоб інтегрувати наявні пристрої Modbus у мережу EtherNet/IP, використовуйте шлюз MGate 5135/5435 як клієнт Modbus для збору даних і обміну даними з хостом EtherNet/IP. Усі моделі захищені міцним і компактним металевим корпусом, монтуються на DIN-рейку та мають вбудовану послідовну ізоляцію. Міцна конструкція підходить для промислових застосувань, таких як автоматизація виробничих процесів, енергетика, нафтогаз, водопостачання та водовідведення та інші галузі автоматизації процесів.

Легка конфігурація
   Шлюзи MGate 5135/5435 оснащені веб-консоллю, що спрощує конфігурацію без встановлення додаткових утиліт. Крім того, шифрування зв'язку HTTPS забезпечує більш високу безпеку мережі. У більшості програм збору даних налаштування пристроїв за допомогою команд Modbus може зайняти багато часу та збільшити витрати. Шлюзи MGate 5135/5435 забезпечують офлайн-конфігурацію за допомогою файлу CSV, щоб допомогти швидко завершити налаштування Modbus. Шлюзи MGate також надають програмно настроювані параметри тягового високого/низького рівня та кінцевого резистора для 2-провідного RS-485, щоб зменшити зусилля та потребу відкривати шасі.

Легке усунення несправностей
   Шлюзи MGate 5135/5435 забезпечують різноманітні функції обслуговування, щоб скоротити час і вартість усунення несправностей, включаючи світлодіодні індикатори, діагностику протоколів, моніторинг трафіку та перегляд тегів. Ці інструменти допомагають отримувати та перевіряти дані, щоб легко визначити першопричину проблем, особливо на етапі встановлення. Шлюзи MGate також оснащені функціями моніторингу стану та захисту від збоїв. Функція моніторингу стану сповіщає систему PLC/DCS/SCADA, коли пристрій Modbus від’єднується або не відповідає. У цьому випадку PLC/DCS процесу отримує статус кожного кінцевого пристрою, а потім видає сигнали тривоги для сповіщення операторів. Функція захисту від збоїв виконує дії, попередньо визначені користувачем, коли хост від’єднується, щоб запобігти відключенню кінцевих пристроїв протягом тривалого часу.

  Специфікації
° Ethernet інтерфейс
Кількість портів 2
Швидкість 10/100 Mbps, Auto MDI/MDIX
Роз'єм RJ45 8-pin
Magnetic Isolation Protection 1.5 KV вбудована
° Функції ПЗ Ethernet
Протоколи Modbus TCP Client, PROFINET IO Device
Параметри конфігурації Web Console (HTTPS), Device Search Utility (DSU)
Управління ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP
MIB RFC1213, RFC1317
Управління часом NTP Client
° Функції безпеки
Аутентифікація Локальна база даних
Шифрування HTTPS, AES-128, AES-256, SHA-256
Протоколи безпеки SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
° Serial інтерфейс
Кількість портів MGate 5135/5135-T: 1
MGate 5435/5435-T: 4
Інтерфейс RS-232/422/485
Роз'єм DB9 male
Захист 2 kV
Pull High/Low резистори для RS-485 1 kΩ, 150 kΩ
Термінатор для RS-485 120 Ом настроюється програмним забезпеченням
° Serial параметри
Бити данних 7, 8
Стоп бити 1, 2
Управління потоком RTS/CTS, RTS Toggle (RS-232 только)
Паритет None, Even, Odd, Space, Mark
Контроль напрямку даних RS-485 ADDC (automatic data direction control)
Швидкість от  300 bps до 921.6 Kbps
° Serial сигнали
RS-232 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w Data+, Data-, GND
° Програмне забезпечення Serial
Промислові протоколи Modbus RTU/ASCII Client
° Modbus RTU/ASCII
Режим Client
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. Кількість підключень до сервера 31
Макс. Кількість команд 128 на послідовний порт
° Modbus TCP
Режим Client
Підтримувані функції 1, 2, 3, 4, 5, 6, 15, 16, 23
Макс. Кількість підключень до сервера 32
Макс. Кількість команд 128
Загальний розмір вихідних даних MGate 5135: 2048 bytes
MGate 5135-T: 2048 bytes
MGate 5435: 4000 bytes
MGate 5435-T: 4000 bytes
Загальний розмір вхідних даних MGate 5135: 2048 bytes
MGate 5135-T: 2048 bytes
MGate 5435: 4000 bytes
MGate 5435-T: 4000 bytes
° EtherNet/IP
Режим Adapter
Підтримка об’єктів CIP Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Макс. Кількість підключень сканера MGate 5135/5135-T: 4 (read/write)
MGate 5435/5435-T: 8 (read/write)
Розмір вхідних даних MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
Розмір вихідних даних MGate 5135: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5135-T: 496 bytes/connection (total: 1984 bytes) bytes
MGate 5435: 496 bytes/connection (total: 3968 bytes) bytes
MGate 5435-T: 496 bytes/connection (total: 3968 bytes) bytes
° Пам'ять
Слот microSD До 32 ГБ (сумісний із SD 2.0)
° Фізичні характеристики
Матеріал корпуса Метал (IP30)
Вага MGate 5135/5135-T: 294 г
MGate 5435/5435-T: 403 г
Розміри MGate 5135/5135-T: 25 x 90 x 130 мм
MGate 5435/5435-T: 42 x 90 x 130 мм

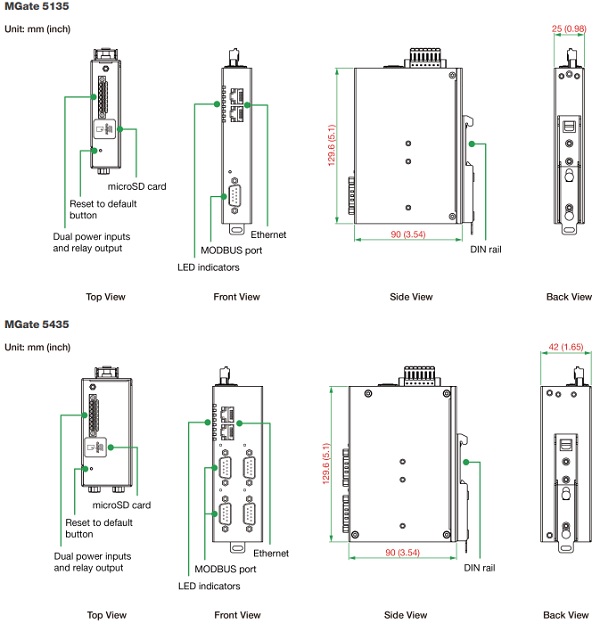

Розміри:

° Навколишнє середовище
Робоча температура Стандартна модель: от 0 до 60°C
T-модель: от -40 до 75°C
Температура зберігання от -40 до 85°C
Відносна вологість от 5 до 95% RH
° Живлення
Вхідна напруга от 12 до 48 VDC
Підключення Терминальний блок
Споживання 455 mA @ 12 V
° Сертифікати
Safety UL 508, EN 60950-1
Hazardous Location Class 1 Division 2, ATEX, IECEx
EMS IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF
EMC EN 55022/24
EMI CISPR 32, FCC Part 15B Class B
Shock IEC60068-2-27
Freefall IEC60068-2-32
Vibration IEC 60068-2-6, IEC 60068-2-64
 Інформація для замовлення
Звичайне температурне виконання
MGate 5135 1 портовий шлюз Modbus RTU/ASCII/TCP в EtherNet/IP,
робоча температура от 0 до 60°C
MGate 5435 4-х портовий шлюз Modbus RTU/ASCII/TCP в EtherNet/IP,
робоча температура от 0 до 60°C
Розширене температурне виконання
MGate 5135-T 1 портовий шлюз Modbus RTU/ASCII/TCP в EtherNet/IP,
робоча температура от -40 до 75°C
MGate 5435-T 4-х портовий шлюз Modbus RTU/ASCII/TCP в EtherNet/IP,
робоча температура от -40 до 75°C
