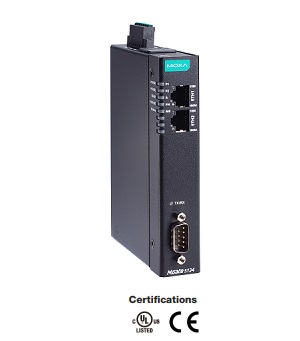

MGate™ 5134
1-портові
шлюзи Modbus RTU/ASCII/TCP в
PROFINET
 |
1
портові Modbus RTU/ASCII/TCP в PROFINET шлюзи |
 |
 |
|
|
|
Особливості та переваги |
|
|
 |
Перетворення
протоколу з Modbus на PROFINET |
|
Підтримує
пристрій PROFINET IO |
|
Підтримує Modbus
RTU/ASCII/TCP клієнт |
|
Гнучке
розгортання з каскадним Ethernet і подвійною підмережею |
|
Просте
налаштування пристрою за допомогою веб-консолі |
|
Вбудованний
моніторинг/діагностика трафіку для
легкого усунення несправностей |
|
Підтримує
подвійні резервні входи постійного струму та 1 релейний
вихід |
|
Карта microSD
для резервного копіювання/дублювання конфігурації |
|
Доступні моделі
з широкою робочою температурою від -40 до 75 °C |
|
Порт Serial із
захистом ізоляції 2 кВ |
|
Розроблено
відповідно до IEC 62443-4-2 із безпечним завантаженням |
|
MGate 5134 — це промисловий шлюз Ethernet для
перетворення даних Modbus RTU/ASCII/TCP у мережевий зв’язок PROFINET.
Щоб інтегрувати існуючі пристрої Modbus в мережу PROFINET,
використовуйте MGate 5134 як клієнт Modbus для збору даних і обміну
даними з хостом PROFINET. Усі моделі захищені міцним і компактним
металевим корпусом, монтуються на DIN-рейку та мають вбудовану
послідовну ізоляцію. Міцна конструкція підходить для промислових
застосувань, таких як автоматизація виробничих процесів, енергетика,
нафтогаз, водопостачання та водовідведення та інші галузі автоматизації
процесів.
Легка конфігурація
Шлюзи MGate 5134 оснащені веб-консоллю, що спрощує
конфігурацію без встановлення додаткових утиліт. Крім того, шифрування
зв'язку HTTPS забезпечує більш високу безпеку мережі. У більшості
програм збору даних налаштування пристроїв за допомогою команд Modbus
може зайняти багато часу та збільшити витрати. Шлюзи MGate 5134
забезпечують офлайн-конфігурацію за допомогою файлу CSV, щоб допомогти
швидко завершити налаштування Modbus. Шлюзи також постачаються з
функцією експорту GSDML, яка дозволяє експортувати ці файли, щоб їх
можна було імпортувати в ПЛК PROFINET. Шлюзи MGate забезпечують
настроюваний програмним забезпеченням високий/низький рівень тяги та
параметри кінцевого резистора для 2-провідного RS-485, щоб зменшити
зусилля, усуваючи необхідність відкривати шасі.
Моніторинг трафіка Modbus RTU / ASCII / TCP
Шлюзи MGate 5134 оснащені веб-консоллю, що спрощує
конфігурацію без встановлення додаткових утиліт. Крім того, шифрування
зв'язку HTTPS забезпечує більш високу безпеку мережі. У більшості
програм збору даних налаштування пристроїв за допомогою команд Modbus
може зайняти багато часу та збільшити витрати. Шлюзи MGate 5134
забезпечують офлайн-конфігурацію за допомогою файлу CSV, щоб допомогти
швидко завершити налаштування Modbus. Шлюзи також постачаються з
функцією експорту GSDML, яка дозволяє експортувати ці файли, щоб їх
можна було імпортувати в ПЛК PROFINET. Шлюзи MGate забезпечують
настроюваний програмним забезпеченням високий/низький рівень тяги та
параметри кінцевого резистора для 2-провідного RS-485, щоб зменшити
зусилля, усуваючи необхідність відкривати шасі.
Легке усунення несправностей
Шлюзи MGate 5134 забезпечують різноманітні функції технічного
обслуговування, щоб скоротити час і витрати на усунення несправностей,
включаючи світлодіодні індикатори, діагностику протоколів, моніторинг
трафіку та перегляд тегів. Ці інструменти допомагають отримувати та
перевіряти дані, щоб легко визначити першопричину проблем, особливо на
етапі встановлення. Шлюзи MGate також оснащені функціями моніторингу
стану та захисту від збоїв. Функція моніторингу стану сповіщає систему
PLC/DCS/SCADA, коли пристрій Modbus від’єднується або не відповідає. У
цьому випадку PLC/DCS процесу отримує статус кожного кінцевого пристрою,
а потім видає сигнали тривоги для сповіщення операторів. Функція захисту
від збоїв виконує дії, попередньо визначені користувачем, коли хост
від’єднується, щоб запобігти відключенню кінцевих пристроїв протягом
тривалого часу.
|
Специфікації |
|
|
| ° Ethernet
інтерфейс |
|
Кількість портів |
2 |
|
Швидкість |
10/100 Mbps, Auto MDI/MDIX |
|
Роз'єм |
RJ45
8-pin |
| Magnetic Isolation Protection |
1.5 KV вбудована |
| °
Функції ПЗ Ethernet |
| Протоколи |
Modbus TCP Client, PROFINET IO Device |
|
Параметри конфігурації |
Web Console (HTTPS), Device Search Utility (DSU) |
|
Управління |
ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP,
SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP |
|
MIB |
RFC1213, RFC1317 |
|
Управління
часом |
NTP Client |
| °
Функції безпеки |
|
Аутентифікація |
Локальна база даних |
|
Шифрування |
HTTPS, AES-128, AES-256, SHA-256 |
|
Протоколи безпеки |
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3) |
| ° Serial
інтерфейс |
|
Кількість портів |
1 |
|
Інтерфейс |
RS-232/422/485 |
|
Роз'єм |
DB9 male |
| Захист |
2 kV |
| Pull High/Low резистори для RS-485 |
1 kΩ, 150 kΩ |
|
Термінатор для RS-485 |
120 Ом настроюється програмним забезпеченням |
| ° Serial параметри |
| Бити данних |
7, 8 |
| Стоп бити |
1, 2 |
|
Управління потоком |
RTS/CTS, RTS Toggle (RS-232 только) |
| Паритет |
None, Even, Odd, Space, Mark |
|
Контроль напрямку даних RS-485 |
ADDC (automatic data direction control) |
|
Швидкість |
от 300 bps до 921.6 Kbps |
| °
Serial сигнали |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| ° Програмне
забезпечення Serial |
|
Промислові протоколи |
Modbus RTU/ASCII Client |
| °
Modbus RTU/ASCII |
|
Режим |
Client |
|
Підтримувані функції |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Макс. Кількість підключень до сервера |
31 |
|
Макс. Кількість команд |
128 на послідовний порт |
| °
Modbus TCP |
|
Режим |
Client |
|
Підтримувані функції |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Макс. Кількість підключень до сервера |
32 |
|
Макс. Кількість команд |
128 |
|
Загальний розмір вихідних даних |
2048 байт |
|
Загальний розмір вхідних даних |
2048 байт |
| °
PROFINET |
|
Режим |
IO Device class B |
|
Макс. Кількість основних підключень |
2 IO Controllers (shared devices) |
|
Розмір вхідних даних |
1440 bytes per IO Controller (total: 2880
bytes) |
|
Розмір вихідних даних |
1440 bytes per IO Controller (total: 2880
bytes) |
| °
Пам'ять |
|
Слот microSD |
До 32 ГБ (сумісний із SD 2.0) |
| ° Фізичні характеристики |
| Матеріал корпуса |
Метал (IP30) |
| Вага |
294 г |
| Розміри |
25
x 90 x 129,6 мм |

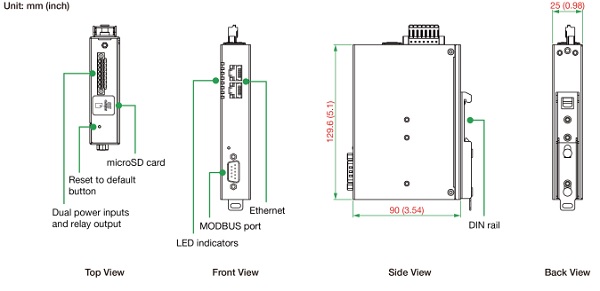

Розміри:
 |
|
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель: от
-10 до 60°C
T-модель: от -40 до 75°C |
| Температура
зберігання |
от -40 до 85°C |
|
Відносна вологість |
от 5 до 95% RH |
| °
Живлення |
|
Вхідна напруга |
от
12 до 48 VDC |
|
Підключення |
Терминальний блок |
|
Споживання |
455 mA(макс.) |
| ° Сертифікати |
| Safety |
EN 61010-2-201, UL 61010-2-201 |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF |
| EMC |
EN 61000-6-2/-6-4 |
| EMI |
FCC Part 15B Class A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
|
Інформація для замовлення |
|
|
| Звичайне температурне виконання |
| MGate
5134 |
1-портовий шлюз Modbus RTU/ASCII/TCP в
PROFINET,
робоча температура от -10 до 60°C |
|
Розширене температурне виконання |
| MGate
5134-T |
1-портовий шлюз Modbus RTU/ASCII/TCP в
PROFINET,
робоча температура от -40 до 75°C |
|
|
