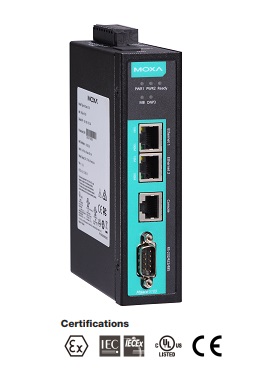

MGate™
5109
1
портові Modbus RTU/ASCII/TCP в DNP3 serial/TCP/UDP шлюзи
 |
1
портові Modbus RTU/ASCII/TCP в DNP3 serial/TCP/UDP
шлюзи |
 |
|
 |
|
|
|
Особливості та переваги |
|
|
 |
Підтримка Modbus
master/slave та DNP3 master/outstation |
|
Підтримка до 31
Modbus serial slaves або DNP3 serial outstations |
|
Підтримка до 32
Modbus TCP slaves або DNP3 TCP/UDP outstations |
|
Підтримка DNP
3.0 subset level 2 |
|
Підтримка в
режимі DNP3 master mode до 26600 точок (points) |
|
Підтримка в
режимі DNP3 master і outstation режимах тимчасової
синхронізації |
|
Підтримка
Embedded Modbus і DNP3 serial моніторів трафіку (traffic
monitor) |
|
microSD карти
для резервного копіювання конфігурації і журналу системи |
|
Два входи
живлення по постійній напрузі для резервування і релейний
вихід |
|
Захисна 2 кВ
ізоляція |
|
Робоча
температура від -40 до 75°C в Т-моделях |
|
Шлюзи серії MOXA MGate 5109 є ідеальним вибором для підключення пристроїв з послідовним інтерфейсом Modbus RTU/ASCII/TCP і DNP3 serial/TCP/UDP. Всі моделі захищені міцним металевим корпусом, монтуються на DIN-рейку і мають вбудовану ізоляцію для послідовного інтерфейсу. MGate 5109 підтримує прозорий режим для простої інтеграції Modbus TCP в Modbus RTU / ASCII мережі або DNP3 TCP / UDP в DNP3 послідовні мережі. MGate 5109 підтримують Modbus і DNP3 протокол моніторингу трафіку (Traffic Monitor Protocol) для полегшення пошуку та усунення неполадок особливо на стадії установки. Проблеми в комунікаціях можуть бути викликані неправильними параметрами в програмному забезпеченні, наприклад ID слейву або адреса регістра, MGate 5109 також підтримує режим агента для обміну даними між Modbus і DNP3 мережами або може виступати в якості концентратора даних для декількох Modbus слейвів
або декількох виносів DNP3. Міцна конструкція дозволяє використовувати
це обладнання в промислових цілях: енергетика, нафтова і газова галузь,
а також управління водопроводами і мережами стічних вод
Конфігурування через ВЕБ консоль
Серія MGate 5109 поставляється з ілюстрованим коротким керівництвом по установці (illustrated Quick Setup guide), щоб зробити налаштування простішим. Тепер можна легко отримати доступ до режимів перетворення протоколів і завершити налаштування в кілька кроків. Серія MGate 5109 також підтримує автоматичне визначення для DNP3 serial виносів, дозволяючи MGate 5109 автоматично приєднувати всі об'єкти виносу при конфігуруванні в якості майстра
DNP3.
Моніторинг
трафіку Modbus і DNP3
Шлюзи серії MOXA MGate 5109 підтримує протокол Modbus, DNP3 Traffic Monitor для вирішення виникаючих проблем на етапі установки. Зв'язок може бути налаштований неправильно через помилки в параметрах програмного забезпечення, таких як ID веденого пристрою, адреса регістру або неправильних командах конфігурації. Підтримка протоколу Modbus Traffic Monitor дозволяє перевірити прийом даних і легко визначити можливі неполадки.
Численні функції обслуговування
Шлюзи серії MOXA MGate 5109 підтримує веб-консоль і Telnet консоль для дистанційного обслуговування. Кожен шлюз також підтримує шифрування комутаційних функцій, таких як HTTP і SSH для запобігання проблем безпеки. Крім того, функції ведення журналу реалізовані в прошивці забезпечують запис подій підключення і Modbus подій для технічного обслуговування. Користувачі можуть переглядати дані журналу віддалено через веб-консоль.
|
|
Специфікації |
|
|
| ° Ethernet
інтерфейс |
| Протоколи |
Modbus TCP client/server, DNP 3.0 TCP/UDP master/outstation |
| Число
портів |
2 (1 IP, Ethernet
cascade) |
| Швидкість |
10/100 Mbps, Auto
MDI/MDIX |
| З'єднувачі |
RJ45 |
| Magnetic Isolation Protection |
1.5 KV
вбудована |
| ° Serial
інтерфейс |
| Протоколи |
Modbus
RTU/ASCII Master/Slave |
| Число
портів |
1 |
| Інтерфейс |
RS-232/422/485
програмно обираний |
| З'єднувач |
DB9 male |
| Захист |
2 kV |
| Pull
High/Low резистори для RS-485 |
1 kΩ, 150 kΩ |
| Термінатори для RS-485 |
120 Ω |
| ° Serial
параметри |
| Біти даних |
7, 8 |
| Стоп
біти |
1, 2 |
| Управління потоком |
RTS/CTS, DTR/DSR, RTS Toggle (RS-232
тільки) |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 50 bps до 921.6 Kbps |
| °
Serial сигнали |
| RS-232 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w |
Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w |
Data+, Data-, GND |
| °
Modbus |
| Functions Supported |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Max.
No. of Commands |
100 |
| Max.
No. of Connections |
MGate as Modbus TCP
Master: 32 slave connections
MGate as Modbus TCP slave: 16 master connections |
| °
DPP3
|
| Число з'єднань |
•
Transparent mode (прозоре з'єднання):
16 master або 32 outstation
• Agent mode (мода агента):
MGate як DNP3 TCP/UDP master: 32 outstation
MGate як DNP3 TCP/UDP outstation: 1 master |
| DNP3
зовнішня база даних |
• Для кожного виносу (outstation):
Двійкових входів: 256 точки
Аналогових входів: 64 точки
Лічильників: 64 точки
Двійкових виходів: 256 точок
Аналогових виходів: 64 точки
• Коли MGate 5109 зконфігурований як DNP3 outstation
Двійкових входів: 8192 точок
Лічильників: 2048 точок
Двійкових виходів: 8192 точок
Аналогових виходів: 2048 точок
Двійкових входів подій: 100
Аналогових входів подій: 100
Лічильників подій: 100 |
| °
Програмне забезпечення |
| Опції конфігурації |
Web console, Serial
console |
| Конфігурація |
MXview, SNMP (v1, v2, v3), Private MIB |
| °
Безпека |
| Аутентифікація |
WEP encryption ( 64
або 128 bit), WPA / WPA2-Personal
і Enterprise (IEEE 802.1X/RADIUS, TKIP і AES) |
| Шифрування |
128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP |
| °
Фізичні характеристики |
| Матеріал
корпусу |
Метал (IP30) |
| Вага |
507 г |

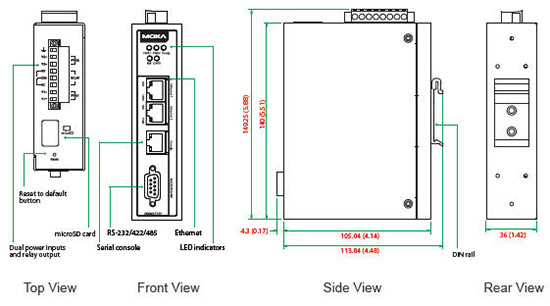

| Розміри |
36
x 105 x 140 мм |
|
| °
Навколишнє середовище |
| Робоча температура |
Стандартна модель:
від 0 до 60°C
T-модель: від -40 до 75°C |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від 5 до 95% RH |
| ° Живлення |
| Живлення |
від
12 до 48 VDC |
| Підключення |
Термінальний блок |
| Споживання |
455 mA @
12 V
125 mA @ 48 V |
| °
Сертифікати |
| Safety |
UL 508, EN 60950-1 |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF |
| EMC |
EN 55022/24 |
| EMI |
FCC Part 15 Subpart B Class A |
| Shock |
IEC60068-2-27 |
| Freefall |
IEC60068-2-32 |
| Vibration |
IEC 60068-2-6, IEC 60068-2-64 |
| |
|
|
Інформація для замовлення |
|
|
| Звичайне температурне виконання |
| MGate
5109 |
Однопортовий Modbus в DNP3 шлюз, робоча
температура від 0 до 60°C |
|
Розширене температурне виконання |
| MGate
5109-T |
Однопортовий Modbus в DNP3 шлюз, робоча
температура від -40 до 75°C |
| Додатково |
| DR-4524 |
45W/2A DIN-Rail 24 VDC
джерело живлення з універсальним 85 до 264 VAC входом |
| DR-75-24 |
75W/3.2A DIN-Rail 24 VDC
джерело живлення з універсальним 85 до 264 VAC входом
Mini Female DB9 в Terminal Block |
| DR-120-24 |
120W/5A DIN-Rail 24 VDC
джерело живлення з універсальним 88 до 132 VAC
або 176 до 264 VAC входом (вибирається перемикачем) |
| Mini DB9F-to-TB |
Mini Female DB9 в Terminal Block |
| WK-51-01 |
Комплект для установки |
| |
|
