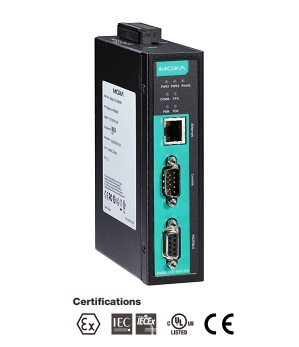

MGate 5101-PBM-MN
Однопортові PROFIBUS в Modbus TCP шлюзи
 |
1
портові PROFIBUS в Modbus TCP шлюзи |
 |
|
 |
|
|
|
Особливості та переваги |
|
|
 |
Перетворення
протоколів між PROFIBUS і Modbus TCP |
|
Підтримує
PROFIBUS DP V1 master |
|
Підтримує
клієнт/сервер Modbus TCP |
|
Автоматичне
сканування пристроїв PROFIBUS і просте налаштування |
|
Графічний
веб-інтерфейс для візуалізації даних вводу/виводу |
|
Вбудована
інформація про моніторинг/діагностику трафіку для легкого
усунення несправностей |
|
Підтримує
резервні подвійні входи постійного струму та 1 релейний
вихід |
|
Доступні моделі
з широкою робочою температурою від -40 до 75 °C |
|
Послідовний порт
із захистом ізоляції 2 кВ |
|
Функції безпеки
на основі IEC 62443 |
|
Серія шлюзів MOXA MGate 5101-PBM-MN призначена для забезпечення зв'язку PROFIBUS пристроїв з Modbus TCP хостами. Всі моделі захищені міцними металевими корпусами, вони можуть монтуватися на DIN-рейку і, опціонально, можуть мати вбудовану оптичну ізоляцію. PROFIBUS і Ethernet статус відображається на світлодіодних індикаторах, що спрощує обслуговування пристроїв. Міцна конструкція надзвичайно корисна в індустріальних застосуваннях таких як нафтова / газова промисловість, енергетика, автоматизація виробничих процесів і т.п.
Windows утиліти для простої установки і моніторингу трафіку
Утиліта MOXA MGate Manager забезпечує надзвичайно просту і зручну конфігурацію і експлуатацію MOXA MGate 5101-PBM-MN. Інноваційна функція Moxa AutoScan дозволяє автоматично визначати всі підключені PROFIBUS ведені (slave) пристрої і їх доступні модулі введення / виведення для швидкого завершення конфігурування шлюзу. Після цього стає доступною таблиця відображення конфігурації Modbus TCP Master (наприклад, SCADA, PLC) налаштування. Крім цього, користувачі можуть налаштувати функції імпорту / експорту, а також використовувати вбудовані засоби моніторингу для надійної підтримки Modbus зв'язку та усунення неполадок.
Функції обслуговування
MOXA MGate 5101-PBM-MN підтримує веб-консоль і Telnet-консоль для віддаленого обслуговування. MOXA MGate 5101-PBM-MN надає. Кожна з них в свою чергу підтримує функції шифрування, такі як HTTPS і SSH для запобігання несанкціонованому доступу. Ведеться також журнал подій, який може бути використаний для технічного обслуговування. Користувачі можуть переглядати журнал подій і віддалено - через веб-консоль. Сигнальне реле призначене для відображення статусу вхідного живлення. Все це забезпечує інженерів з технічного обслуговування додатковими інструментами для пошуку несправностей та обслуговування.
Зовнішній вигляд, розміри
>>>
|
|
Специфікації |
|
|
| ° PROFIBUS
інтерфейс |
| Протокол |
PROFIBUS DP-V1 Master |
| Число
портів |
1 |
| Швидкість |
від
9600 bps до 12 Mbps |
| З'єднувач |
DB9 female |
| Захист |
2KV
вбудований |
| °
Ethernet інтерфейс |
| Число
портів |
1 |
| Швидкість |
10/100
Mbps, Auto MDI/MDIX |
| З'єднувач |
8-pin RJ45 |
| Magnetic Isolation Protection |
1.5 KV
вбудована |
| °
Програмне забезпечення |
| Опції конфігурації |
Serial Console, Windows Utility, Web
(HTTP/HTTPS), Telnet/SSH |
| Утиліти |
MGate Manager for Windows 2000, Windows XP/2003/Vista/2008/7 x86/x64 |
| °
Фізичні характеристики |
| Матеріал
корпусу |
метал |
| Вага |
500 г |
| Розміри |
36 x 105 x 140 mm |
| ° Навколишнє середовище |
| Робоча температура |
від 0 до 60°C -
стандартна модель
від -40 до 75°C - Т-модель |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від 5 до 95% RH |
| °
Живлення |
| Вхідна
напруга |
від 12 до 48VDC |
| Споживання |
365 mA @ 12 VDC |
| З'єднувач |
термінальний блок |
| °
Сертифікати |
| Safety |
UL 60950-1, EN 60950-1 |
| EMS |
EN 55024,
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 4,
EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11,
EN 61000-4-12 |
| EMC |
CE, FCC |
| EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-23 |
| Vibration |
IEC 60068-2-6 |
| °
Напрацювання на відмову |
| MTBF (mean time between failures) |
540,026
годин |
| |
|
|
Інформація для замовлення |
|
|
| MGate 5101-PBM-MN |
Однопортовий шлюз PROFIBUS master в Modbus TCP, живлення 12-48 VDC, робоча
температура від 0 до 60°C |
| MGate 5101-PBM-MN-T |
Однопортовий шлюз PROFIBUS master в Modbus TCP, живлення 12-48 VDC, робоча
температура від -40 до 75°C |
|
