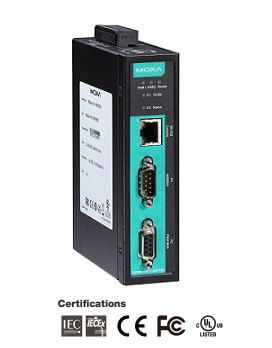

MGate 4101-MB-PBS
Однопортові шлюзи
Modbus RTU/ASCII в PROFIBUS slave
 |
Однопортові шлюзи
Modbus RTU/ASCII в PROFIBUS slave |
 |
|
 |
|
|
|
Особливості та переваги |
|
|
 |
Перетворення
протоколів між Modbus і PROFIBUS |
|
Підтримує
PROFIBUS DP V0 slave |
|
Підтримує Modbus
RTU/ASCII master і slave |
|
Утиліти Windows
з інноваційною функцією QuickLink для автоматичного
налаштування за лічені хвилини |
|
Моніторинг стану
та захист від несправностей для простого обслуговування |
|
Вбудований
аналізатор пакетів даних |
|
Підтримує
резервні подвійні входи постійного струму та 1 релейний
вихід |
|
Доступні моделі
з широкою робочою температурою від -40 до 75 °C |
|
Послідовний порт
із захистом ізоляції 2 кВ (для моделей «
I ») |
|
Серія шлюзів MOXA MGate 4101-MB-PBS призначена для підключення обладнання з Modbus і PROFIBUS інтерфейсами для забезпечення PLC (наприклад, Siemens S400 і S300 PLC) можливості дистанційного обслуговування. Всі моделі укладені в міцні металеві корпуси, можуть монтуватися на DIN-рейку і, опціонально, можуть мати вбудовану оптичну ізоляцію для послідовної передачі даних.
Windows утиліти для простої установки і моніторингу трафіку
Утиліти QuickLink забезпечують надзвичайно просту і зручну конфігурацію і експлуатацію MOXA MGate 4101-MB-PBS. Утиліта використовує послідовний порт MOXA MGate 4101-MB-PBS для підключення пристрою. Функції QuickLink допоможуть користувачам виконати конфігурацію пристрою всього за кілька хвилин, виконуючи автоматичне визначення команд і автоматичне відображення пам'яті. Крім цього, вбудовані засоби моніторингу дозволяють записувати всі комунікаційні пакети Modbus пристрою та сприяти в усуненні неполадок.
Резервоване живлення
Для більшої надійності MOXA MGate 4101-MB-PBS має два входи живлення, що дозволяє використовувати два незалежних джерела живлення постійного струму - безперервна робота буде забезпечуватися навіть якщо одне з джерел живлення буде непрацездатним. Більш високий рівень надійності забезпечує цим передовим Modbus - PROFIBUS шлюзам широке застосування в індустріальній автоматизації.
Релейні попередження
Релейний вихід відображає стан вхідного живлення - він дозволяє обслуговуючому персоналу мати додатковий інструмент для пошуку неполадок і технічного обслуговування.
Зовнішній вигляд, розміри >>>
|
|
Специфікації |
|
|
| ° PROFIBUS
інтерфейс |
| Протокол |
PROFIBUS DP-V0 Slave |
| Число
портів |
1 |
| Швидкість |
від 9000 bps до 12 Mbps |
| З'єднувач |
DB9 female |
| Захист |
2KV
вбудований |
| DIP
перемикачі |
для
термінування |
| Кільцевий
перемикач |
Для установки PROFIBUS адрес 0-99 (адреси 100-125 підтримуються за допомогою перемикача
SW) |
| ° Modbus Serial
інтерфейс |
| Число
портів |
1 |
| Інтерфейс |
RS-232/422/485
програмно обираний |
| З'єднувач |
DB9 male |
| Захист |
15 KV ESD для
всіх сигналів |
| RS-485 Data Direction Control |
ADDC® (automatic data direction control) |
| Pull
High/Low резистори для RS-485 |
1 KΩ, 150 KΩ |
| Термінатори для RS-485 |
120 Ω |
| Біти
даних |
7, 8 |
| Стоп
біти |
1, 2 |
| Управління потоком |
RTS/CTS, DTR/DSR (RS-232
тільки) |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 300 bps до 921.6 Kbps |
| ° Serial
сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4w |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2w |
Data+, Data-, GND |
| °
Програмне забезпечення |
| Моди |
RTU Slave, RTU Master, ASCII Slave, ASCII Master |
| Опції
конфігурації |
Web Console, Serial Console, Telnet Console, Windows Utility |
| Утиліти |
MGate Manager для Windows 98/ME/NT/2000, Windows XP/2003/Vista/2008/7 x86/x64 |
| Бонусне |
QuickLink, Paging |
| °
Фізичні характеристики |
| Матеріал
корпусу |
SECC
листовий метал |
| Вага |
500 г |
| Установка |
на DIN напрямну |
| Розміри |
36 x 105 x 140 mm |
| ° Навколишнє середовище |
| Робоча температура |
від 0 до 60°C -
стандартна модель
від -40 до 75°C - Т-модель |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від 5 до 95% RH |
| °
Живлення |
| Вхідна
напруга |
від 12 до 48VDC |
| Споживання |
MGate 4101-MB-PBS: 340 mA @ 12 VDC, 130 mA @ 48 VDC
MGate 4101I-MB-PBS: 375 mA @ 12 VDC, 140 mA @ 48 VDC |
| З'єднувач |
термінальний блок |
| °
Сертифікати |
| Safety |
UL 60950-1, EN 60950-1 |
| EMS |
EN 55024,
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 4,
EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11,
EN 61000-4-12 |
| EMC |
CE, FCC |
| EMI |
EN 55022 Class A, FCC Part 15 Subpart B Class A |
| Shock |
IEC 60068-2-27 |
| Freefall |
IEC 60068-2-23 |
| Vibration |
IEC 60068-2-6 |
| °
Напрацювання на відмову |
| MTBF (mean time between failures) |
513,139
годин |
| |
|
|
Інформація для замовлення |
|
|
| MGate 4101-MB-PBS |
Однопортовий шлюз Modbus в PROFIBUS
Slave, живлення 12-48 VDC, робоча температура від 0 до 60°C |
| MGate 4101I-MB-PBS |
Однопортовий шлюз Modbus в PROFIBUS Slave
з 2 KV Isolation, живлення 12-48 VDC, робоча температура
від 0 до 60°C |
| MGate 4101-MB-PBS-T |
Однопортовий шлюз Modbus в PROFIBUS
Slave, живлення 12-48 VDC, робоча температура від -40 до 75°C |
| MGate 4101I-MB-PBS-T |
Однопортовий шлюз Modbus в PROFIBUS Slave
з 2 KV Isolation, живлення 12-48 VDC, робоча температура
від -40 до 75°C |
|
