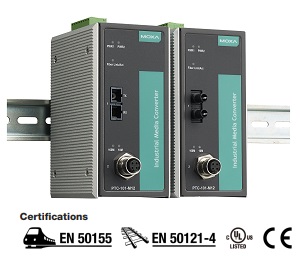

Серія PTC-101-M12 |
| Індустріальні,
IEC 61850-3 і EN 50121-4
сертифіковані медіаконвертери Ethernet в оптику |
 |
Індустріальні
медіаконвертери Ethernet в оптику |
 |
| |
|
|
Специфікації |
|
|
 Технологія |
| Стандарт |
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X), 100BaseFX |
| Інтерфейс |
| RJ-45 порт |
10/100BaseT(X) |
| Оптичний порт |
100BaseFX (SC / ST / LC
з'єднувачі) |
| Індикатори |
PWR1, PWR2, Fiber Link (оптичний порт), 10/100M (TP порт) |
| Контакт
аварії |
Один релейний вихід з навантажувальною здатністю 1A @ 24 VDC (тільки у LV моделі) |
| DIP
перемикачі |
 |

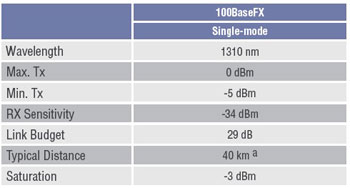

| Оптика |
| |
 |
| Живлення |
| Вхідне |
от 20 до 72 VDC
LV-DC совместим с EN 50155 при 48VDC
HV-DC совместим с EN 50155 при 110VDC |
| Захист
від струму |
1.6 A (захист при закорочувнні двох сигналів) |
| Захист
від неправильної полярності |
Є |
| Фізичні характеристики |
| Корпус |
Метал |
| Вага |
690 г без упаковки
і
875 г в упаковці |
| Розміри |
152.15 x 123.46 x 66.6 mm (детальніше->) |
| Установка |
DK-DC50131-01 - DIN-Rail
кіт |
| Навколишнє
середовище |
| Робоча температура |
від
-40°C до 85°C |
| Температура
зберігання |
від
-40°C до 85°C |
| Відносна
вологість |
від
5 до 95% RH |
| Сертифікати |
| Safety |
EN 60950-1, UL 60950-1 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 8 kV;
Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs |
| Power Automation |
IEC 61850-3 |
| Vibration |
IEC 60068-2-6 |
| Rail Traffic |
EN 50155, EN 50121-4 |
| Green Product |
RoHS, CRoHS, WEEE |
|
Інформація для
замовлення |
|
|
|
| PTC-101-M12-S-SC-LV-T |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, M12 з'єднувач, single - mode оптичний порт з SC з'єднувачем, температурний діапазон від -40 до 85°C, вхідне живлення
20-72 VDC |
| PTC-101-M12-S-ST-LV-T |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, M12 з'єднувач, single - mode оптичний порт з
ST з'єднувачем, температурний діапазон від -40 до 85°C, вхідне живлення
20-72 VDC |
| PTC-101-M12-S-SC-LV-CT-T |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, M12 з'єднувач, single - mode оптичний порт з SC з'єднувачем, температурний діапазон від -40 до 85°C, вхідне живлення
20-72 VDC, захисне покриття (conformal
coating) |
| PTC-101-M12-S-ST-LV-CT-T |
індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, M12 з'єднувач, single - mode оптичний порт з
ST з'єднувачем, температурний діапазон від -40 до 85°C, вхідне живлення
20-72 VDC, захисне покриття (conformal
coating) |
|
|
|
|
