Серія MOXA IMC-P101

Індустріальні IEEE 802.3af PoE медіаконвертери Ethernet в оптику

Специфікація | Інформація для замовлення | Документація та завантаження | ЗАПИТАТИ

Індустріальні IEEE 802.3af PoE медіаконвертери Ethernet в оптику

	Особливості та переваги

	Підтримка 10/100BaseT(X) auto-negotiation и auto-MDI/MDIX
	IEEE 802.3af сумісність PoE
	Відповідність стандартам IEEE 802.3at і PoE+ (HW Rev. 1.1.0 і новіші версії)
	Підтримка режимів Store-and-Forward і Cut Through
	Температурний діапазон - 0°C - 60°C звичайне виконання і від - 40 до +75 C - спеціальне виконання з індексом "Т"
	Релейний вихід для попередження при пропаданні живлення або розриві зв'язку
	Multi mode, single mode з SC або ST оптичними з'єднувачами
	Резервоване VDC живлення

Серія MOXA IMC-P101 - медиаконвертери, що забезпечують перетворення 10/100BaseT(X) Ethernet в оптику 100BaseFX (SC або ST роз'єми). Медіаконвертери MOXA IMC-P101 відносяться до обладнання, що забезпечує живлення через Ethernet (power source equipment -PSE). Вони можуть забезпечити до 15,4 ватів для IEEE 802.3af сумісних пристроїв, що усуває необхідність в додаткових дротових комунікаціях. MOXA IMC-P101 підтримують IEEE 802.3/802.3u/802.3x з 10/100M, Full/Half-Duplex і MDI/MDI-X auto-sensing, надаючи користувачам закінчене рішення для індустріальних Ethernet мереж.

Детальніше (зовнішній вигляд, розміри) >>>

Специфікації

Технологія

Стандарт

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
IEEE 802.3af for Power-over-Ethernet

Інтерфейс

RJ-45 порт

10/100BaseT(X)

Оптичний порт

100BaseFX (SC/ST connectors)

Індикатори

PWR1, PWR2, Fiber Link, 10/100M (TP порт), PSE індикатор

Контакт аварії

Один релейний вихід з навантажувальною здатністю 1A @ 24 VDC

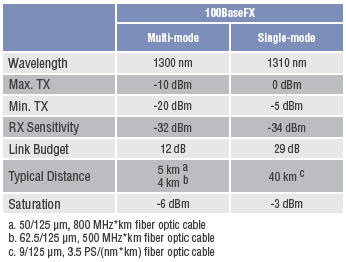

Оптика

Живлення

Вхідна напруга

48 VDC (46 to 57 VDC); дубльований вхід

Споживання

430 mA @ 48 VDC (max.)

Захист від струму

1.6 A (захист при закорочуванні двох сигналів)

З'єднувач

Знімний термінальний блок

Захист від неправильної полярності

Присутній

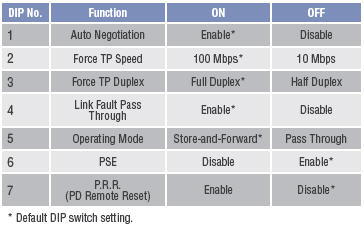

DIP перемикачі

Фізичні характеристики

Корпус

Металевий, IP30 захист

Вага

525 g

Розміри

144.45 x 110.2 x 51.65 mm

Кріплення

кріплення - DIN-Rail і настінне (опціонально)

Навколишнє середовище

Робоча температура

від 0°C до 60°C - звичайне виконання і
від - 40 до +75 C спеціальне виконання з індексом "Т"

Температура зберігання

від -40°C до 85°C

Відносна вологість

від 5 до 95% RH

Сертифікати

EMC

EN 55032/35

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 KHz to 80 MHz: 3 to 1 V
IEC 61000-4-8 PFMF

Safety

UL 508, EN 62368-1

Shock

IEC60068-2-27

Freefall

IEC60068-2-32

Vibration

IEC60068-2-6

Інформація для замовлення

IMC-P101-M-SC

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт з SC з'єднувачем, температурний діапазон від 0 до 60°C

IMC-P101-M-ST

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт з ST з'єднувачем, температурний діапазон від 0 до 60°C

IMC-P101-S-SC

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт з SC з'єднувачем, температурний діапазон від 0 до 60°C

IMC-P101-S-ST

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт з ST з'єднувачем, температурний діапазон від 0 до 60°C

IMC-P101-M-SC-T

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт з SC з'єднувачем, температурний діапазон від -40 до 75°C

IMC-P101-M-ST-T

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, multi-mode порт з ST з'єднувачем, температурний діапазон від -40 до 75°C

IMC-P101-S-SC-T

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт з SC з'єднувачем, температурний діапазон від -40 до 75°C

IMC-P101-S-ST-T

PoE індустріальний 10/100BaseT(X) в 100BaseFX медіаконвертер, single-mode порт з ST з'єднувачем, температурний діапазон від -40 до 75°C
