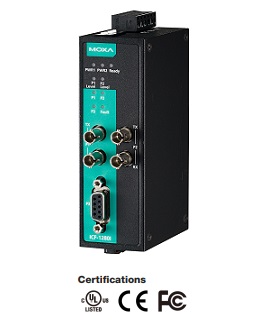

 Серія ICF-1280I

 Індустріальні конветери PROFIBUS-волокно з резервним волоконним кільцем


Специфікація  |  Інформація для замовлення  |  Документація та завантаження  | ЗАПИТАТИ
 Індустріальні 2 портові конвертери PROFIBUS в оптику

Особливості та переваги
Автоматичне визначення швидкості передачі, до 12 Мбит
Збої в PROFIBUS шині не викликають припинення функціонування сегменту
Резервування оптоволокна з нульовим часом відновлення
Перевірка оптоволокна з одного конвертора
Сигнал тривоги на релейному виході
2 KV гальванічна ізоляція
Резервований вхід по живленню
Розширення PROFIBUS відстані передачі до 45 км
Доступна модель з розширеним температурним діапазоном від -40 до 75°C




     Серія конвертерів MOXA ICF-1280I використовуються для перетворення PROFIBUS сигналів з «міді» в оптику.
    Конвертери MOXA ICF-1280I збільшують дальність передачі даних до 4 км (багатомодове волокно) або до 45 км (одномодове волокно). MOXA ICF-1280I забезпечує 2 KV ізоляцію для PROFIBUS сигналів і підтримують два джерела живлення для забезпечення безперервної роботи PROFIBUS системи.

Дистанційна діагностика оптоволокна
   Волоконно-оптичні кабелі використовуються для передачі даних на великі відстані і візуальний огляд волоконно-оптичного кабелю досить складний. Конвертери серії MOXA ICF-1280I усувають необхідність в огляді (інспектуванні) стану волоконно-оптичних кабелів, надаючи функцію дистанційної діагностики волокна (Remote Fiber Diagnosis), яка налаштовується використовуючи DIP перемикачі.
   Існують дві основні функції, що надаються віддаленою діагностикою оптоволокна:
1. Визначення з якого боку (Tx або Rx) є причини проблемної роботи конвертера;
2. Перевіряється волоконнооптичне з'єднання для будь-якої топології для конкретного конвертора.
   Аномалії в роботі волоконно-оптичного кабелю можуть бути автоматично виявлені та ідентифіковані за допомогою світлодіодного індикатора. Дистанційна перевірка оптоволокна полегшує розгортання і управління, а також значно скорочує час пошуку та усунення неполадок.

Резервоване кільце
  Конвертери серії MOXA ICF-1280I можуть підключити PROFIBUS пристрої до резервованої кільцевої топології. Використовуючи DIP перемикачі можна налаштувати всі конвертори MOXA ICF-1280I в режимі роботи по резервованому кільцю. Коли PROFIBUS майстер передає сигнал від одного конвертора до PROFIBUS ведених пристроїв, цей сигнал буде проходити до всіх конвертерів по кільцю, поки не повернеться до первісного конвертеру. Резервована кільцева структура забезпечує відсутність втрат пакетів з нульовим часом відновлення.

Зовнішній вигляд, розміри >>>

 Специфікації
Технологія
Стандарт IEC 61158-2 для PROFIBUS DP
Інтерфейс
P1/P2 порт ST оптичне волокно
P3 порт PROFIBUS DP (DB9 female)
Сигнали тривоги Один релейний вихід з навантаженням до 2 A @ 30 VDC (нормально відкритий)
Світлодіодні індикатори PWR1, PWR2, Ready, P1, P2, P3, Fault
DIP перемикачі DIP 1 до 4: Установка швидкості
DIP 5: Моніторинг оптики
DIP 6/7: лінійна/"зоряна" топологія (з опціональною P1/P2 забороною), резервоване кільце (Redundant Ring mode)
DIP 8: Дистанційна діагностика оптоволокна (Remote Fiber Diagnosis)
PROFIBUS
Швидкість 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000 и 12000 Kbps
Автовизначення швидкості Так
Ізоляційний захист 2 KV
Оптика
точка-точка, лінійна (шина), зірка, резервована топологія
Фізичні характеристики
Матеріал корпусу Метал
Установка DIN-Rail, настінна (опціональний кіт)
Вага 225 г
Розміри 39 x 115 x 70 мм
Див. докладніше ->>
Навколишнє середовище
Робоча температура від 0 до 60°C - стандартні моделі,
від -40 до 75°C моделі з розширеним температурним діапазоном
(з індексом "T")
Відносна вологість від 5 до 95% RH
Температура зберігання від -40 до 75°C
Живлення
Живлення від 12 до 48 VDC
З'єднувач Термінальний блок
Захист ліній живлення Level 3 (2 KV) Surge Protection
Захист від струму Да, 1.1 А
Сертифікати
Safety UL 508, EN 60950-1
EMC CE, FCC Part 15 Subpart B Class A
EMI EN 55022, Class A; EN 55024
EMS EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Power Surge) Level 3,
EN 61000-4-5 (Communication Surge) Level 3,
EN 61000-4-6 (CS) Level 3
Freefall IEC 60068-2-32
Green Product RoHS, CRoHS, WEEE
 Інформація для замовлення
ICF-1280I-M-ST Індустріальний конвертер PROFIBUS в оптику, multi-mode, 2*ST з'єднувачі, робоча температура від 0 до 60°C
ICF-1280I-M-ST-T Індустріальний конвертер PROFIBUS в оптику, multi-mode, 2*ST з'єднувачі, робоча температура від -40 до 75°C
ICF-1280I-S-ST Індустріальний конвертер PROFIBUS в оптику, single-mode, 2*ST з'єднувачі, робоча температура від 0 до 60°C
ICF-1280I-S-ST-T Індустріальний конвертер PROFIBUS в оптику, single-mode, 2*ST з'єднувачі, робоча температура від -40 до 75°C
