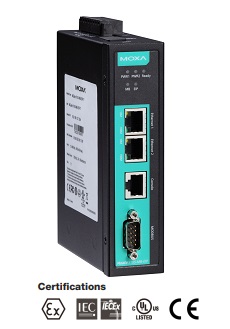

 MGate™ 5105-MB-EIP
  1-портовий шлюз Modbus RTU/ASCII/TCP-to-EtherNet/IP з підтримкою MQTT

Однопортові Modbus RTU/ASCII/TCP в EtherNet/IP шлюзи

Особливості та переваги Підключає дані польової шини до хмари через загальний MQTT Підтримує з’єднання MQTT із вбудованими SDK пристрою до Azure/Alibaba Cloud Перетворення протоколу між Modbus і EtherNet/IP Підтримує EtherNet/IP сканер/адаптер Підтримує Modbus RTU/ASCII/TCP master/client та slave/server Підтримує підключення MQTT з TLS і сертифікатом у форматі JSON і Raw Вбудований моніторинг/діагностика трафіку для легкого усунення несправностей і передача даних у хмарі для оцінки й аналізу витрат Карта microSD для резервного копіювання/дублювання конфігурації та журналів подій, а також буферизації даних у разі втрати з’єднання з хмарою Доступні моделі з широкою робочою температурою від -40 до 75 °C Послідовний порт із захистом ізоляції 2 кВ Функції безпеки на основі IEC 62443

    MGate 5105-MB-EIP — це промисловий шлюз Ethernet для мережевого зв’язку Modbus RTU/ASCII/TCP і EtherNet/IP із додатками IIoT на основі MQTT або сторонніх хмарних сервісів, таких як Azure і Alibaba Cloud. Щоб інтегрувати наявні пристрої Modbus у мережу EtherNet/IP, використовуйте MGate 5105-MB-EIP як головний або підлеглий пристрій Modbus для збору даних і обміну даними з пристроями EtherNet/IP. Останні дані обміну також зберігатимуться в шлюзі. Шлюз перетворює збережені дані Modbus у пакети EtherNet/IP, щоб сканер EtherNet/IP міг контролювати або контролювати пристрої Modbus. Стандарт MQTT із підтримуваними хмарними рішеннями на MGate 5105-MB-EIP використовує розширену безпеку, конфігурацію та діагностику для усунення несправностей технологій для надання масштабованих і розширюваних рішень, які підходять для додатків віддаленого моніторингу, таких як керування енергією та управління активами.

Резервне копіювання з допомогою MicroSD карт
  MOXA MGate 5105-MB-EIP оснащений слотом для карт MicroSD. MicroSD карта може бути використана для резервного копіювання конфігурації системи і системного журналу, а також може бути використана для зручного копіювання конфігурацій для декількох MGate 5105-MP-EIP. Конфігурація, що зберігається на карті MicroSD, буде скопійована в MGate при перезавантаженні системи.

Легке налаштування і усунення неполадок за допомогою веб-консолі
    MOXA MGate 5105-MB-EIP має веб-консоль для виконання налаштування пристрою без необхідності установки додаткових утиліт. Увійшовши в систему як адміністратор, можна отримати доступ до всіх параметрів. При вході як звичайний користувач можливе тільки читання стану. Крім налаштування основних параметрів протоколу, можна використовувати веб-консоль і для моніторингу даних введення / виведення. Зокрема, I/O Data Mapping показує адреси даних для обох протоколів в пам'яті шлюзу, а I/O Data View дозволяє відстежувати значення даних для онлайн вузлів. Крім того, діагностика та аналіз комунікацій для кожного з протоколів може представляти додаткову корисну інформацію для усунення неполадок.

Детальніше (зовнішній вигляд та розміри) >>>

Специфікації
° Ethernet інтерфейс
Протоколи	EtherNet/IP, Modbus TCP
Число портів	2 (Ethernet каскадування)
Швидкість	10/100 Mbps, Auto MDI/MDIX
З'єднувачі	8-pin RJ45
Magnetic Isolation Protection	1.5 KV вбудована
° EtherNet/IP
Клас	Adapter, Scanner
Підтримка CIP об'єктів	Identity, Message Router, Assembly, Connection Manager, TCP/IP interface, Ethernet link, Port
Максимальне число з'єднань	MGate як Adapter: 16 з'єднань тільки читання, 1 з'єднання для читання і запису MGate як Scanner: 100 з'єднань
Max. загальний об'єм даних введення виведення	Вхід: 2048 bytes (496 bytes на з'єднання) Вихід: 2048 bytes (496 bytes на з'єднання)
° Modbus
Підтримувані функції	1, 2, 3, 4, 5, 6, 15, 16, 23
Max. число команд	100
Максимальне число з'єднань	MGate як Modbus TCP Master: 32 з'єднання MGate як Modbus TCP Slave: 16 з'єднань
Max. загальний об'єм даних введення виведення	Вхід: 2048 bytes Вихід: 2048 bytes
° Modbus Serial інтерфейс
Число портів	1
Інтерфейс	RS-232/422/485 програмно обираний
З'єднувач	DB9 male
Захист	2 kV (built-in)
RS-485 Data Direction Control	ADDC® (automatic data direction control)
Pull High/Low резистори для RS-485	1 KΩ, 150 KΩ
Термінатори для RS-485	120 Ω
Біти даних	5, 6, 7, 8
Стоп біти	1, 1.5, 2
Управління потоком	RTS/CTS
Паритет	None, Even, Odd, Space, Mark
Швидкість	від 50 bps до 921.6 Kbps
° Зовнішній пристрій зберігання
Інтерфейс	microSD
Стандарт	SDHC v2.0
° Serial сигнали
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
° Програмне забезпечення
Моди	EtherNet/IP Adaptor/Scanner, Modbus RTU/ASCII/TCP Master/Slave
Опції конфігурації	Serial console, Windows utility
Утиліти	MGate Manager for Windows 2000/XP/2003/Vista/Server 2008/7/8 (x86/x64), Windows Server 2008 R2/2012 (x64)
Бонусне	QuickLink
° Фізичні характеристики
Матеріал корпусу	Метал (IP30)
Розміри	36 x 105 x 140 мм Зовнішній вигляд, розміри -->
Вага	507 г
° Навколишнє середовище
Робоча температура	Стандартна модель: від 0 до 60°C З розширеним температурним діапазоном : від -40 до 75°C
Температура зберігання	від -20 до 85°C
Відносна вологість	від 5 до 95% RH
Висота	до 2000 м
° Живлення
Живлення	від 12 до 48 VDC
Підключення	Термінальний блок
Споживання	455 mA @ 12 VDC, 125 mA @ 48 VDC
° Сертифікати
Safety	UL 508, EN 60950-1
EMS	EN 55024,  EN 61000-4-2 (ESD) Level 4, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 4, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8,(PFMF) Level 3
EMC	CE, FCC
EMI	EN 55022 Class A, FCC Part 15 Subpart B Class A
Shock	IEC60068-2-27
Freefall	IEC60068-2-23
Vibration	IEC60068-2-6
° Напрацювання на відмову
MTBF	513,139 годин

Інформація для замовлення
MGate 5105-MB-EIP	1 портовий Modbus RTU/ASCII/TCP в EtherNet/IP шлюз, робоча температура від 0 до 60°C
MGate 5105-MB-EIP-T	1 портовий Modbus RTU/ASCII/TCP в EtherNet/IP шлюз, робоча температура від -40 до 75°C
Додатково
DR-4524	45W/2A DIN-Rail 24 VDC джерело живлення з універсальним 85 до 264 VAC входом
DR-75-24	75W/3.2A DIN-Rail 24 VDC джерело живлення з універсальним 85 до 264 VAC входом
DR-120-24	120W/5A DIN-Rail 24 VDC джерело живлення з універсальним 88 до 132 VAC або 176 до 264 VAC входом (вибирається перемикачем)
