Вбудовані комп'ютери x86 MOXA
Серія
V2403
Знято з виробництва
x86 вбудовані комп'ютери на базі процесорів серії Intel Core-i з 2*LAN,
4 Serial портами, HDMI, 4*DI, 4*DO, 4*USB 2.0, 2*uSIM слоти, 2*mini-PCIe слоти
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
 |
x86
вбудовуваний комп'ютер на базі процесора
Intel
Core-i
|
 |

Комп'ютери серії MOXA V2403 - ультра-компактні комп'ютери, що базуються на серії Intel Core-i x86 процесорах і мають: HDMI інтерфейс, 4DI, 4DO, 4* serial порти, 2* Ethernet LAN інтерфейси, USB 2.0 хости і SD сокет. Серія Moxa V2403 має надійну конструкцію, два mini-PCIe сокети для установки бездротових модулів з підтримкою WiFi, 3G, LTE, GPS і Bluetooth, що робить комп'ютери придатними для широкого спектру комунікаційних додатків. Конструкція комп'ютера забезпечує надійну роботу системи в діапазоні температур від -40 до 70°С зі встановлених Moxa бездротовими модулями.
Серія MOXA V2403 підтримує функцію "Moxa апаратного моніторингу" для пристроїв введення / виведення, управління живленням і моніторингу стану тривоги і контролю температури системи. Така система моніторингу забезпечує просте виправлення помилок і є найбільш надійною платформою для додатків автоматизації.
.
|
|
Особливості |
|
|
|
|
 |
Процесори
серії Intel Core-i |
|
Моделі з розширеним температурним діапазоном від -40 до 70° з LTE модулями |
|
Три mini-PCIe
сокета для установки бездротових модулів з підтримкою WiFi, 3G, LTE, GPS і
Bluetooth |
|
HDMI
інтерфейс, 4DI, 4DO, 4 * serial порти, 2* Ethernet LAN
інтерфейси, USB 2.0, 2 CF сокета, бездротові модулі |
|
Відповідність стандартам EN 61000-6-2 і EN 61000-6-4 для жорстких індустріальних умов застосування |
|
Платформа для установки Debian 7
і Windows Embedded Standard 7 |
|
Moxa Proactive Monitoring utility
для апаратного моніторингу системи |
|
Moxa Smart Recovery utility
для відновлення системи (лише W7E) |
|
Специфікації |
|
| Апаратна частина |
| Процесор |
V2403--C2: Intel® Celeron 1047UE (Dual Core, 512K Cache, 1.40 GHz)
V2403-C3: Intel® Core i3-3217UE (Dual Core, 1M Cache, 1.60 GHz)
V2403-C7: Intel® Core i7-3517UE (Quad Core, 1M Cache, 1.70 GHz) |
| Пам'ять |
1 DDR3-1600
SDRAM, 8 GB
max. |
| ОС |
Windows Embedded Standard 7 64-bit
або Linux Debian 8 64-bit |
| USB |
4
х USB 2.0 type A, підтримують системне завантаження |
| Пристрої зберігання |
| mSATA |
1
зовнішній mini-PCIe сокет для розширення
пам'яті |
| CFast |
Один
знімний CFast сокет для ОС один
внутрішній CFast сокет для бекапа |
| SSD/HDD |
Один
внутрішній SATA-II з'єднувач для 2.5” SSD/HDD |
| Інша периферія |
| Слот розширення |
2 Mini-PCIe
сокета
• 1 USB, для Sierra Wireless 3G/LTE модулів
• 1 USB + PCIe |
| μSIM |
2
слоти |
|
Дисплей
|
| Контролер |
Intel®
вбудований графічний контролер HD |
| З'єднувач |
1 HDMI
(type A), 1 DVI-I з'єднувач, 1 VGA з'єднувач |
| Інтерфейс |
HDMI
підтримує HDMI 1.4b, 1920 x 1200 пікселів @ 60 Hz
• DVI до 1920x1200 @ 60 Hz
• VGA до 1920x1200 @ 60 Hz
• VGA до 2048x1536 @ 75 Hz |
|
Ethernet
|
| Ethernet |
2 auto-sensing 10/100/1000 Mbps
порти (RJ45) |
| Захист |
1.5 KV
вбудований магнітний |
|
Бездротові інтерфейси
|
| Wi-Fi |
2 SMA
з'єднувачі |
| 3G/LTE |
2 SMA
з'єднувачі |
| GPS |
1
SMA з'єднувач |
|
Послідовні порти
(Serial) |
| Стандарт |
4
RS-232/422/485 порти (програмно-обирані) |
| Число
портів |
4 |
| З'єднувач |
DB9 male |
|
Послідовні порти
- параметри
|
| Біти
даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None,
Even, Odd, Space, Mark |
| Швидкість |
від
50 bps до 921.6 Kbps |
| Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control)
для RS-485 |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
| Цифрові
входи
|
| Каналів |
4,
source |
| Вхідна напруга |
від
0 до 30 VDC при 25 Hz |
| Сухі
контакти |
• Рівень логічного 0: Земля (GND)
• Рівень логічної 1: Відкритий |
|
Мокрі контакти |
• Рівень логічного 0: +3 V max.
• Рівень логічної 1: від +10 V до +30 V
(Source в DI) |
| З'єднувач |
10
піновий Євро термінальний блок |
| Ізоляція |
3 kV
оптична |
| Цифрові
виходи
|
| Каналів |
4, sink |
| Вихідний струм |
200 mA
на канал |
| Напруга у відкритому стані |
Номінальна - 24 В постійного струму,
Відкритий колектор - 30 В |
| З'єднувач |
10
піновий Євро термінальний блок |
| Ізоляція |
3 kV
оптична |
|
Світлодіоди
|
| Система |
Power |
| Пристрої зберігання |
CFast/SSD/HDD/mSATA |
| LAN |
Act/Link10/100/1000 Mode
2 на кожний порт |
| Serial |
2
на порт - Tx, Rx |
| Бездротові |
Mini-PCIe 1, Mini-PCIe 2 |
|
Кнопки
|
| Живлення |
Увімк-Вимк |
| Reset |
Для гарячого рестарту системи |
|
Живлення
|
| Вхідне
живлення |
від
9 до 36 VDC (3-pin термінальний блок V+, V-, SG) |
| Споживання |
18 W (2 A @ 9 VDC) |
|
Механічеі
|
| Вага |
без "вух": 2.168
кг
з "вухами": 2.247 кг |
| Кріплення |
DIN-rail, Wall |
| Матеріал |
алюміній |

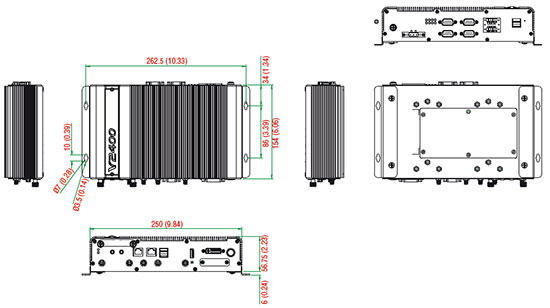

| Розміри
(Ш x Д x В) |
з
"вухами": 275 x 63 x 154 мм
без "вух": 250 x 57 x 154 мм |
|
|
|
Навколишнє середовище
|
| Робоча
температура |
від -40 до 70°C
моделі з Moxa бездротовими модулями (3G/LTE + Wi-Fi) |
| Температура
зберігання |
від
-40 до 85°C |
| Відносна вологість |
від
5 до 95% без конденсату |
| Антивібрація |
IEC 60068-2-27: 5 Grms, 5 Hz to 500 Hz, 1 hr/axis w/ mSATA, CFast, SSD |
| Антиудар |
IEC 60068-2-27: 50 g/11ms ±X, ±Y, ±Z, 3 shocks each axis w/ mSATA, CFast, SSD |
|
Сертифікати
|
| Безпека |
UL 60950-1, CSA C22.2 No. 60950-1-03 (60950-1-07), EN 60950-1, CCC, UL 508 |
| EMC |
CISPR 22, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kVIEC 61000-4-3 RS: 80 MHz to 1GHz 10 V/m
IEC 61000-4-4 EFT: Power 2 kV; Signal 1 kV
IEC 61000-4-5 Surge: Power 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: Signal: 1 kV
IEC 61000-4-8 |
| Директиви |
RoHS,
cRoHS, WEEE |
| Засоби
|
| Тригер автоматичного перезавантаження |
Вбудований таймер (WDT- (watchdog timer) підтримка 1-255 інтервалів часу для рестарту, програмований |
| |
| Програмна частина |
| Linux |
| ОС |
Linux Debian
8 |
| Web Server
(Apache) |
Allows you to create and manage web sites; supports PHP and XML |
| Terminal Server
(SSH) |
Provides secure encrypted communications between two un-trusted hosts over an insecure network |
| Kernel Version |
GNU/Linux 3.16 |
| System Shell |
DASH
(default), BASH |
| Text Editor |
vim |
| File System |
EXT 4 |
| Internet Protocol Suite |
TCP, UDP, IPv4, SNMPv2, ICMP, ARP, HTTP, ICMP, ARP, DHCP, NTP, NFS, SSH, SFTP, RSYNC, SSL |
| Internet Security |
OpenVPN, iptables firewall |
| Cellular Networking |
QMI (Qualcomm MSM Interface): Glib-based library for talking to WWAN modems and devices that speak the Qualcomm MSM Interface (QMI) protocol. |
| Watchdog |
A watchdog timer that triggers a system reset upon software freezes, for both specific applications and system-wide
failures. |
| Application Development Software |
• Moxa API Library
• GNU C library
• Perl |
| Embedded Self-Health Maintenance Software |
Moxa Proactive Monitoring |
| Security Update of existing software packages |
All packages in the V2403 could be updated for security purposes via Debian or Moxa's Advanced Packaging Tool (APT) server |
|
Windows
Embedded Standard 7
|
| Core OS |
• 64-bit support
• Remote Client
• Remote Procedure Call |
| Applications and Services Development |
• Remote Desktop Protocol 7.1
• COM OLE Application Support
• COM+ Application Support
• MSMQ |
| Internet Services |
• Internet Explorer 8.0
• IIS 7.0 |
| Diagnostics |
• Common Diagnostic Tools
• Problem Reports and Solutions
|
| Fonts |
Western, Middle Eastern, South East Asian, and South Asian
Fonts
|
| Graphics and Multimedia |
• MPEG Layer-3 Audio Codecs (MP3)
• MPEG4 Decoders
• DirectX and Windows Device Experience
|
| Management |
• Group Policy Management
• Windows Management Instrument (WMI)
• Windows Update
|
| Networking |
• Extensible Authentication Protocol (EAP)
• Internet Authentication Service
• Telnet Server
• Bluetooth
• Domain Services
• Network Access Protection
• Network and Sharing Center
• Quality of Service
• Remote Access Service (RAS)
• Telephony A
|
| Security |
• Credential Roaming Service
• Credentials and Certificate Management
• Windows Authorization Manager (AZMAN)
• Windows Security Center
• Active Directory Rights Management
• Security Base
• Encrypted File System (EFS)
|
| Embedded Features |
• Enhanced Write Filter (EWF)
• File-Based Write Filter (FBWF)
• Registry Filter
• WSDAPI for .NET
|
| File Systems and Data Store |
• Windows Data Access Components
• Windows Backup and Restore
|
| Maintenance |
Moxa Proactive Monitoring & Moxa Smart Recovery
|
|
|

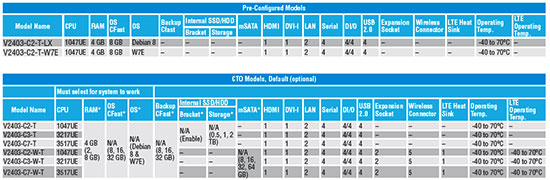

Інформація для замовлення |
|
|
|
| ¤
Моделі |
| V2403-C2-T-LX |
(попередньо інстальована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Celeron 1047UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 8 GB OS CFast карта з попередньо інстальованою
ОС Linux Debian 8, 4 GB
DDR3 RAM, вхідне живлення від 9 до 36 VDC, робоча температура -40 °C до
70 °C
|
| V2403-C2-T-W7E |
(попередньо інстальована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Celeron 1047UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 8 GB OS CFast карта з попередньо інстальованою
ОС Windows Embedded Standard 7, 4 GB DDR3 RAM, вхідне живлення від 9 до 36
VDC, робоча температура -40 °C до
70 °C
|
| V2403-C2-T |
(конфігурована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Celeron 1047UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 внутрішній SATA-II SSD/HDD з'єднувач, 1 OS CFast сокет, 1 backup OS CFast
сокет, 4 GB DDR3 RAM, вхідне живлення м 9 до 36
VDC, робоча температура -40 °C до
70 °C
|
| V2403-C3-T |
(конфігурована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Core-i3 3217UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 внутрішній SATA-II SSD/HDD з'єднувач, 1 OS CFast сокет, 1 backup OS CFast
сокет, 4 GB DDR3 RAM, вхідне живлення від 9 до 36
VDC, робоча температура -40 °C до
70 °C
|
| V2403-C7-T |
(конфігурована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Core-i7 3517UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 внутрішній SATA-II SSD/HDD з'єднувач, 1 OS CFast сокет, 1 backup OS CFast
сокет, 4 GB DDR3 RAM, вхідне живлення від 9 до 36
VDC, робоча температура -40 °C до
70 °C
|
| V2403-C2-W-T |
(конфігурована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Celeron 1047UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 mSATA mini-PCIe сокет, 2 Wi-Fi/3G/LTE mini-PCIe
сокет, 1 OS CFast сокет, 1 backup OS CFast сокет, 4 GB
DDR3 RAM, вхідне живлення від 9 до 36 VDC, робоча температура -40 °C до
70 °C
|
| V2403-C3-W-T |
(конфігурована модель) x86
вбудовуваний комп'ютер на базі процесора
Intel Core-i3 3217UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 mSATA mini-PCIe сокет, 2 Wi-Fi/3G/LTE mini-PCIe
сокет, 1 OS CFast сокет, 1 backup OS CFast сокет, 4 GB
DDR3 RAM, вхідне живлення від 9 до 36 VDC, робоча температура -40 °C до
70 °C
|
| V2403-C7-W-T |
(конфігурована модель) x86
м Intel Core-i7 3517UE, 1 DVI-I, 1 HDMI, 2 LAN, 4 serial порти, 4 DI, 4 DO,
4 USB 2.0, 1 mSATA mini-PCIe сокет, 2 Wi-Fi/3G/LTE mini-PCIe
сокет, 1 OS CFast сокет, 1 backup OS CFast сокет, 4 GB
DDR3 RAM, вхідне живлення від 9 до 36 VDC, робоча температура -40 °C до
70 °C
|
|
|
|
