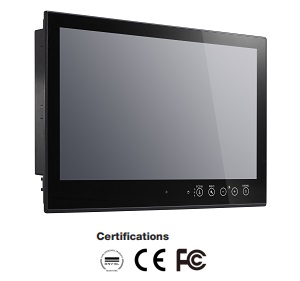

Серія
MPC-2240
24-дюймові безвентиляторні
панельні комп’ютери з калібруванням кольору ECDIS
|
панельний комп'ютер морського виконання |
|
|
Панельні
комп’ютери серії MPC-2240 оснащені процесорами Intel® Ivy Bridge
Core або Celeron і вбудованою системною пам’яттю об’ємом 4 ГБ, що
забезпечує надійну, високопродуктивну платформу широких можливостей
для використання в промислових морських середовищах. Завдяки
послідовним портам RS-232/422/485, портам NMEA 0183 і Gigabit
Ethernet, панельний комп’ютер MPC-2240 підтримує широкий спектр
послідовних і морських інтерфейсів разом із високошвидкісним
ІТ-зв’язком, усі з вбудованим мережевим резервуванням.
Серія MPC-2240 поставляється з набором стандартних покращень
дисплея, корисних у промислових середовищах (включно з затемненням
повного діапазону від 0 до 100%, широкими кутами огляду 178°/178°,
додатковим оптичним з’єднанням та/або мультисенсорним екраном), а
також інноваційні елементи керування дисплеєм SavvyTouch від Moxa. |
Безвентиляторний дизайн і висока продуктивність
MOXA MPC-2240 побудований на базі модульної конструкції, щоб зменшити витрати при розгортанні, надаючи більш зручну і швидку інтеграцію для найрізноманітніших систем. Хоча пристрої не мають встановлених вентиляторів вони підтримують інноваційну технологію відводу тепла, що забезпечує MOXA MPC-2240 високою надійністю при роботі в найжорсткіших теплових морських середовищах. Комп'ютери мають IP22 захищений корпус, що забезпечує їх надійним захистом від вологи, пилу та інших екологічних проблем. Ці комп'ютери сумісні з численними морськими стандартами, включаючи IEC 60945, DNV і IACS E10, а також ECDIS IEC 61174 (на замовлення) для використання в навігаційних системах.
ECDIS з новими інноваційними можливостями
Серія MOXA MDC-2240 сертифікована для використання в якості ECDIS дисплейної станції. Ретельно розроблена для задоволення проблем, пов'язаних з навколишнім середовищем застосування, серія MOXA MDC-2240 відрізняється від інших ECDIS сертифікованих дисплеїв реалізацією деяких інноваційних конструктивних особливостей. Останнє досягнення, пропоноване серією MOXA MPC-2240 є її SavvyTouch управління. В MOXA MPC-2240 SavvyTouch управління підтримує датчик наближення, який включає елементи управління при наближенні руки. Це забезпечує користувачів можливістю внести коригування в дисплеї навіть в абсолютній темряві. У той же час, SavvyTouch управління також підтримує кнопку "System Information", яка дозволить отримати інформацію про стан обладнання - споживаної потужності, стан компонент, пам'яті і відео на рівні BIOS. Якщо MOXA MPC-2240 не завантажується з якої-небудь причини, користувачі зможуть швидко знайти причину простим натисканням кнопки
Info.
Детальніше (зовнішній вигляд, розміри) >>>
|
|
|
|
24
дюймовий комп'ютер з 16:9 Full HD панеллю з роздільною здатністю 1920x1080 |
|
Інноваційний
контроль SavvyTouch |
|
Процесор 3 покоління Intel® Core ™ (стандартно: Celeron® 1047UE, 1.40 GHz з Intel® HD графічним контролером) |
|
Вбудований NMEA0183 і 3-в-1 програмно обираний RS-232/422/485 інтерфейси (DI / DO і LPT на вимогу) |
|
Джерела живлення
(AC & DC) |
|
Додатковий захист екрану і сенсорний екран за запитом |
|
Калібрування кольору (ECDIS сумісний) |
|
Виконання без вентиляторів з підтримкою технології
FloTHERM® |
|
Специфікації |
|
Апаратна
частина |
Процесор |
MPC-2240X/2240Z: Intel® Celeron® Processor 1047UE (2M
Cache, 1.40 GHz)
MPC-2247X/2247Z: Intel® Core™ i7-3517UE Processor (4M Cache, up to
2.80 GHz) |
Чіпсет |
Mobile Intel® HM65 Express Chipset |
Графічний
контролер |
Intel® HD Graphics 520 |
Відео
вихід |
2
типи: 1 DVI-D, 1 VGA (female) |
Системна
пам'ять |
SODIMM DDR3/DDR3L slot x 1 (4 GB DDR3/DDR3L
встановлено) |
Підтримувана ОС |
Windows 7 Pro for Embedded Systems
Windows Embedded Standard 7 (WS7P) 64-bit
Windows 10 Pro 64-bit
Windows 10 Embedded IoT Ent 2016 LTSB High End EPKEA
Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA |
BIOS |
64
Mbit Flash BIOS, SPI типу, підтримка ACPI |
Накопичувачі |
2 SATA III
інтерфейс: 6 Gbps, 2.5" диски - знімний
трей |
USB |
USB 2.0 x
4 хостів, тип A з'єднувач, підтримка системного завантаження |
Інша периферія |
Аудіо |
Line-in
і line-out
інтерфейси, 3.5 mm роз'єм |
Клавіатура
і миша |
1
PS/2 інтерфейс, що підтримує стандартні PS/2 клавіатури і PS/2 миші через кабель Y-типу |
Дисплей |
Контролер |
Intel GS45 |
Роздільна здатність |
• VGA: 640 x 480
• SVGA: 800 x 600
• XGA: 1024 x 768
• SXGA: 1280 x 1024
• WSXGA+: 1920 x 1080 |
Час
відповіді |
25ms (сірий
до сірого) |
Розмір |
24’’
видима область |
Тип
панелі |
MVA |
Співвідношення
сторін |
16:9 |
Крок
пікселів (RGB) |
0.276 (H) x 0.276 (V)
мм |
Контраст |
5000:1 |
Яскравість |
300
cd/m2 |
Кут огляду |
178/178 |
Активна
робоча область |
531.36
(В) x 298.89 (Ш) мм |
Число
кольорів |
(8bits/колір) |
Мережа |
LAN |
10/100/1000 Mbps
порт x 2 (RJ45) |
Magnetic Isolation Protection |
Вбудована
1.5 kV |
Послідовні порти
(Serial) |
Стандарт |
2 RS-232/422/485
порти (програмно-обирані) |
Число
портів |
2 |
З'єднувач |
DB9 male |
Послідовні порти
- параметри |
Біти даних |
5, 6, 7, 8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None, Even, Odd, Space, Mark |
Швидкість |
від
50 bps до 921.6 Kbps |
Контроль
потоку |
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control) for RS-485 |
Послідовні порти
- сигнали |
RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
RS-485-2
дротовий |
Data+,
Data-, GND |
NMEA
інтерфейс |
Стандарт |
8 NMEA 0183
портів, NMEA 2000: шина CAN (доступна за
запитом) |
Базовий
стандарт |
RS-422 |
Оптичний
захист |
±6 kV
розряд для контактів, ± 8 kV розряд по повітрю |
Диференціал
вольт |
-15 V to + 15 V |
Швидкість |
4800 bps |
Біти даних |
8 |
Стоп
біти |
1, 1.5, 2 |
Паритет |
None |
Handshake |
None |
Фронтальна
панель |
Світлодіод |
Storage |
SavvyTouch
кнопки контролю |
ECDIS, INFO, Brightness (+, -), Power |
Світлодіоди |
Система |
Power, Storage |
LAN |
100M/Link x 2,
1000M/Link x 2 (на з'єднувачі) |
Живлення |
Вхідне
живлення |
• 24 VDC
(від 18 до 36 VDC), термінальний блок з гвинтами
• від 100 до 240 VAC, AC вилка |
Споживання |
від
40 до 75 W |
Механічні |
Розміри
(Ш x Д x В) |
595 x 393 x 75
мм
Детальніше розміри >>>
|
Вага |
12,4 кг |
Кріплення |
"Втоплений" |
Матеріал |
алюміній |
Навколишнє середовище |
Робоча температура |
від -15 до 55°C |
Температура
зберігання |
від -20 до 60°C |
Відносна вологість |
від 5 до 95% без
конденсату |
IP
захист |
• Front: IP 54
• Rear: IP 22 |
Захист від вібрації |
• 0.7 g @ DNV2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5 hr per axis
• 1 Grms @ DNV2.4, random wave, 3-100 Hz, 2.5 hr per axis
• 2.1 g @ DNV2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5 hr per axis |
Сертифікати |
Safety |
EN 60950-1, IEC 60950-1, UL 60950-1 |
EMC |
EN 55032/24 |
EMI |
CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal:
0,5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V |
Вібрація |
IEC 60068-2-6, IEC 60945, IEC 60068-2-64,
DNVGL-CG-0339 |
Морські |
ABS, CCS, DNV-GL |
Директиви |
RoHS, CRoHS, WEEE |
Reliability |
Тригер перезавантаження |
Вбудований таймер (WDT watchdog timer), налаштовується для скидання в разі "зависання", інтервал 1-255 секунди; програмно встановлюваний |
|
|
Інформація для замовлення |
|
|
|
¤
Моделі |
MPC-2240X |
24”
панельний комп'ютер морського виконання
на базі процесора Intel Celeron 1047UE 1.4 GHz, VGA,
DVI, аудіо, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти,
CompactFlash, full-dimming, tape bonding glass |
MPC-2240Z |
24”
панельний комп'ютер морського виконання
з сенсорним екраном на базі процесора
Intel Celeron 1047UE 1.4 GHz, VGA, DVI, аудіо, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти,
CompactFlash, full-dimming, tape bonding glass
|
MPC-2247X |
24”
панельний комп'ютер морського виконання
на базі процесора Intel® Core™
i7-3517UE, VGA,
DVI, аудіо, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти,
CompactFlash, full-dimming, tape bonding glass |
MPC-2247Z |
24”
панельний комп'ютер морського виконання
з сенсорним екраном на базі процесора
Intel® Core™ i7-3517UE, VGA, DVI, аудіо, 2 Gigabit LAN порти, 2 serial порти, 4 USB 2.0 порти,
CompactFlash, full-dimming, tape bonding glass
|
|
