Комп'ютери
MOXA x86
панельні
Серія
EXPC-1519
Знято з виробництва

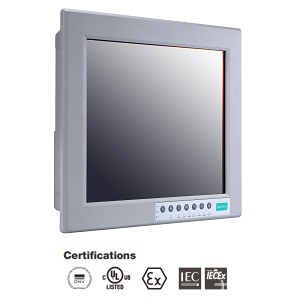

19" безвентиляторний,
1000 nit, LCD панельний комп'ютер з Touch Screen,
численними опціями комунікацій
і сертифікатами Zone 2
Специфікація |
Інформація для замовлення
|
Документація та завантаження англійською мовою
| Відправити запит
 |
Zone 2
безвентиляторний 19", 1000 nit, LCD панельний комп'ютер з
Touch Screen |
 |
 |
Комп'ютери серії MOXA EXPC-1519 - панельні, безвентиляторні пристрої, виготовлені спеціально для використання в небезпечних середовищах, чи то в приміщенні чи поза ним. Серія MOXA EXPC-1519 оснащена процесорами третього покоління Core ™ i7-3555LE 2.5GHz або Celeron 1047UE 1.4GHz, має до 16 ГБ оперативної пам'яті, що забезпечує їй високу продуктивність обробки даних в додатках базованих в небезпечних місцях, таких як наприклад, нафтові і газові родовища і т.п. MOXA EXPC-1519 є Zone 2 сертифікованими і поставляються з двома електрично ізольованими, програмно обираними RS-232/422/485 послідовними портами (крім моделей (EXPC-1519-C1-S3 / EXPC-1519-C7-S3) і одним / двома Gigabit LAN портами, що забезпечує надійний послідовний зв'язок і високу швидкість передачі по Ethernet LAN з можливістю резервування мережі. |
|
Комп'ютери серії MOXA EXPC-1519 мають спеціальний безвентиляторний дизайн корпусу, який забезпечує високоефективний тепловідвід, що робить їх однією з найнадійніших промислових платформ, доступних для використання в складних індустріальних гарячих середовищах, так і на відкритому просторі - робоча температура від -40 до 70°C.
Крім цього, MOXA EXPC-1519 мають гнучкі варіанти підключення - стандартні роз'єми з кабельними вводами, термінальні блоки з кабельними вводами і стандартні роз'єми на нижній панелі.
Ці комп'ютери оснащені ємнісними touch screen зі спеціальним захисним склом (glass-film-glass bonding), що усуває можливість появи подряпин, а також виникнення відблисків і забезпечує якісне читання інформації навіть при яскравому денному світлі.
|
|
Особливості |
|
|
|
|
 |
Сертифікати Class 1 Division 2, ATEX Zone 2 і IECEx для роботи в небезпечних середовищах |
|
Висока продуктивність з Intel Core ™ i7-3555LE або Celeron 1047UE процесором з малим електроспоживанням |
|
19"
РК - панель, захист від подряпин, 1000 nits |
|
Опціональні
USB Type A/RJ-45 |
|
Робоча
температура від -40 до 70°C |
|
IP66, NEMA 4X
панельний комп'ютер |
|
Touchscreen
управління з можливістю дозволу/заборони |
|
Опціонально
WLAN, 100M Fiber optic |
|
Дубльоване живлення AC/DC |
|
Специфікації |
|
| Апаратна частина |
| Процесор |
Intel® Core™ i7-3555LE 2.5GHz
або Intel® Celeron® 1047UE 1.4GHz |
| Чіпсет |
Intel® QM77 Express Chipset (Intel® BD82QM77 PCH) |
| Графічний
контролер |
Intel® HD Graphics 4000 |
| ОС |
Windows Embedded Standard 7 32/64-bit, Windows 7 Professional 32/64-bit |
| Відео
вихід |
VGA,
вологозахищений
DB-15 (female) з'єднувач |
| Системна
пам'ять |
4 GB, 2 GB
попередньо інстальовано: 2 слоти по 2 GB DDR3-800 SO-DIMM SDRAM |
| ОС |
Windows Embedded Standard 7 |
| BIOS |
64 Mbit SPI Flash |
| Пам'ять |
2 SO-DIMM
слоти, DDR3/DDR3L підтримка, 4 GB встановлено, max 16 GB |
| Шина
розширення |
1 mini PCIe
сокет |
| Пам'ять |
| Розширення
пам'яті |
• Один SATA інтерфейс, 2.5” |
| CFast |
Push-push,
зовнішній доступ |
|
Дисплей |
| Роздільна здатність |
• VGA: 640 x 480
• SVGA: 800 x 600
• XGA: 1024 x 768
• SXGA: 1280 x 1024 |
| Час
відповіді |
5
ms |
| Відео
вихід |
VGA,
вологозахищений
DB15 (female)
з'єднувач |
| Розмір |
19"
SXGA, 1000 nits LED підсвічування |
| Співвідношення
сторін |
5:4 |
| Контраст |
1000:1 |
| Кут огляду |
•
Горизонтальний: 170° (зліва направо)
• Вертикальний: 160° (зверху вниз) |
| Число
кольорів |
16.7 M |
|
Послідовні порти
- параметри |
| Біти даних |
5, 6, 7, 8 |
| Стоп
біти |
1, 1.5, 2 |
| Паритет |
None, Even, Odd, Space, Mark |
| Швидкість |
від 50 bps
до 115.2 Kbps |
| Контроль
потоку |
RTS/CTS,
XON/XOFF |
|
Послідовні порти
- сигнали |
| RS-232 |
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 |
TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4
дротовий |
TxD+,
TxD-, RxD+, RxD-, GND |
| RS-485-2
дротовий |
Data+,
Data-, GND |
|

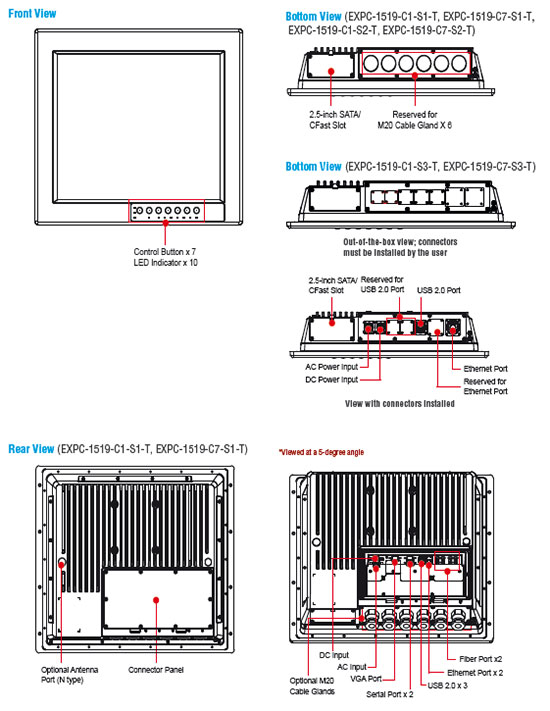

Інтерфейси (EXPC-1519-C1-S1/EXPC-1519-C7-S1) |
| З'єднувачі |
на
материнській платі, через кабель |
| USB |
3
USB 2.0 hosts, Type A |
| VGA |
15-pin
D-Sub з'єднувач (DB15 female), роздільна
здатність до 2048x1536 пікселів з 32-біт кольором
при 75 Hz |
| Serial |
2
RS-232/422/485 порти, програмно обирані (DB9 male) |
| Ethernet |
2
auto-sensing 10/100/1000 Mbps порти |
| Оптичні
порти |
2
multimode 100M порти |
| AC |
від
100 до 240 VAC (3-pin термінальний блок) |
| DC |
24
VDC
(2-pin термінальний блок)
|
|

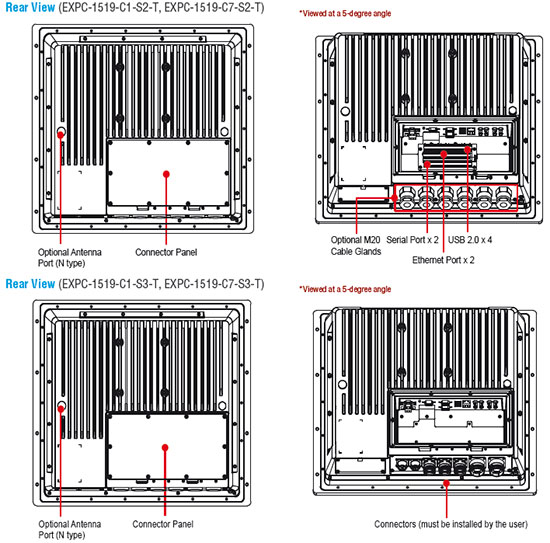

Інтерфейси (EXPC-1519-C1-S2/EXPC-1519-C7-S2) |
| З'єднувачі |
термінальний
блок, через кабель |
| USB |
4
USB 2.0 hosts, термінальний
блок |
| Serial |
2
RS-232/422/485 порти, програмно
обирані (термінальний
блок) |
| Ethernet |
2
auto-sensing 10/100/1000 Mbps порти (термінальний
блок) |
| Оптичні
порти |
2
multimode 100M порти |
| AC |
від
100 до 240 VAC (3-pin термінальний блок) |
| DC |
24
VDC
(2-pin термінальний
блок)
|
|
Інтерфейси (EXPC-1519-C1-S3/EXPC-1519-C7-S3) |
|
З'єднувачі
|
На
нижній панелі |
| USB |
1
USB 2.0 hosts, Type A |
| Serial |
2
RS-232/422/485 порти, програмно
обирані (термінальний
блок)
|
| Ethernet |
1
auto-sensing 10/100/1000 Mbps порт (RJ45) |
| AC |
від
100 до 240 VAC (3-pin термінальний блок) |
| DC |
24
VDC
(2-pin термінальний блок)
|
|
Світлодіоди
і кнопки |
| Світлодіоди
системні |
Power, Fiber1, Fiber2, LAN1, LAN2,
Touch, Info, DAY, Dusk, Night |
| Світлодіоди
LAN |
100M/Link, 1000M/Link
(на кожному RJ-45) |
| Кнопки |
Система увімк/вимк, управління яскравістю x 2, touchscreen увімк/вимк, інфо і тип яскравості |
|
Живлення |
| Вхідне
живлення |
•
24 VDC (від 18 до 32 VDC, 2-pin термінальний
блок)
• Зовнішнє від 100 до 240 VAC |
| Споживання |
від
100 до 240 VAC, від 47 до 63 Hz, 1 A ((менше
100 W)) або 24 VDC, 6 A (менше 150 W) |
|
Механічні |
| Вага |
10.7
кг |
| Кріплення |
VESA
100, настінний, настільний, панельний монтаж і
з допомогою хомутів |
| Матеріал |
алюміній |

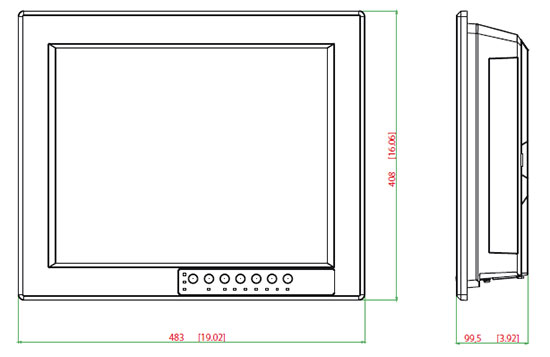

| Розміри |
483 x 408 x 99
mm |
 |
|
Навколишнє середовище |
| Робоча температура |
від
-40 до
70°C |
| Температура
зберігання |
від
-40 до 70°C |
| Відносна вологість |
від 5 до 95% без
конденсату |
|
Сертифікати |
| Safety |
EN 60950-1, IEC 60950-1, UL 60950-1 |
| EMC |
EN 55032/24 |
| EMI |
CISPR 32, FCC Part 15B Class A |
| EMS |
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal:
0,5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF |
|
Hazardous Locations |
ATEX, Class I Division 2, IECEx |
|
Екологічні випробування |
IEC 60068-2-1, DNVGL-CG-0339
IEC 60068-2-2, DNVGL-CG-0339
IEC 60068-2-2, IEC 60945
IEC 60068-2-30, IEC 60945 |
|
Вібрація |
IEC 60068-2-6, IEC 60068-2-6, IEC 60945, IEC
60068-2-64, DNVGL-CG-0339 |
|
Шок |
IEC 60068-2-27 |
| Директиви |
RoHS, CRoHS, WEEE |
|
|
Інформація для замовлення |
|
|
|
| ¤
Моделі |
| EXPC-1519-C1-S1-T |
Zone 2
безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Celeron® 1,4 ГГц
1047UE процесором, кабельний ввід зі стандартним дизайном, ємнісний сенсорний екран, 2,5 "SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C |
| EXPC-1519-C1-S2-T |
Zone 2 безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Celeron® 1,4 ГГц
1047UE процесором, кабельне введення з термінальним блоком для введення - виведення, ємнісний сенсорний екран, 2,5" SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C
|
| EXPC-1519-C1-S3-T |
Zone 2
безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Celeron® 1,4 ГГц
1047UE з'єднувач для жорстких умов експлуатації, ємнісний сенсорний екран, 2,5" SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C
|
| EXPC-1519-C7-S1-T |
Zone 2
безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Core™ i7-3555LE
2.5GHz процесором, кабельний ввід зі стандартним дизайном, ємнісний сенсорний екран, 2,5 "SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C |
| EXPC-1519-C7-S2-T |
Zone 2 безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Core™ i7-3555LE 2.5GHz процесором, кабельне введення з термінальним блоком для введення - виведення, ємнісний сенсорний екран, 2,5" SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C |
| EXPC-1519-C7-S3-T |
Zone 2
безвентиляторний 19", 1000 nit, LCD панельний комп'ютер, з
Intel® Core™ i7-3555LE 2.5GHz,
з'єднувач для жорстких умов експлуатації, ємнісний сенсорний екран, 2,5" SSD-лоток і слот CFast, IP66, робоча
температура
від
-40 до 70°C |
|
